用 WorkBuddy 制作配电室 2D／3D 组态
这篇教程用于能耗中心的配电室场景：围绕项目、区域和电表，制作 2D 一次图或 3D 配电室，并关联读数与趋势。日常查看入口可先了解能耗分析的一次图和电力集抄的配电图；制作过程如下。
1. 先看成品：点到电表，也能看到数据
配电站成品录屏，采集于 2026-09-14。留意点表后出现的详情和趋势；这是已有场景的操作展示，不是后文 WorkBuddy 任务的制作计时录屏。点击图片可放大。
图纸、区域和设备已经有了，做组态时不必再从空白画布开始逐个画柜子、填标签、找数据。你可以让 WorkBuddy 读取资料，按需要制作 3D 模型或提取 2D 一次图，再整理图上对象与平台设备的对应关系。
本教程从已有平台和设备开始。你负责提供资料、确认授权、核对现场关系；AI 负责读取资料、制作画面和整理绑定。先预览，确认后再发布。 全程以查看数据为目标，不包含合闸、分闸等设备控制。
| 你需要的画面 | 交给 AI 的资料 | 做出来以后看什么 |
|---|---|---|
| 3D 配电室 | 柜列布置、尺寸或照片，一次图、设备资料 | 柜体和通道位置，点选仪表后的读数与趋势 |
| 2D 一次图 | 可读取的 CAD 图纸、回路与设备资料 | 保留电气关系，在对应位置叠加名称、读数和状态 |
只有图纸、还没接设备，也可以先复原画面；此时标明“未绑定”或“演示数据”，不要把模拟读数当成现场数据。设备接入方法见让 AI 接入和调试设备。
2. 准备资料，并在浏览器确认授权
先选一个配电室、一组柜列或一段回路，准备以下资料：
- 一次图：自己的 DWG 文件，以及必要的字体、外部参照；有 PDF 或清晰导出图也一起提供。
- 空间资料：柜列顺序、通道、尺寸和现场照片。一次图说明电气关系，不能单独确定准确的房间布局。
- 设备资料：目标企业、项目、区域，以及设备名称、回路编号或已有对应表。已在平台配置的内容让 AI 查询，不必重新手抄。
打开能读取本地文件、执行命令的 WorkBuddy，把资料放到本次工作目录。先发给它：
帮我按联犀《本地 AI 安装教程》安装 CLI 和 Skills：
https://doc.unitedrhino.com/use/01.快速开始/09.本地AI安装教程/
先确认我要连接的平台地址；已有有效认证时不要重复登录。
需要授权时，把浏览器授权链接给我，由我本人确认。
完成后检查当前身份、企业和 Skills 状态，不要创建或修改业务数据。使用私有部署时，明确给出自己的平台地址，避免连到公有云。浏览器授权需要你选择有效期和可访问企业，然后完成客户端绑定；不需要把账号密码或访问密钥粘贴到聊天里。三张操作截图和安装细节见本地 AI 安装教程。

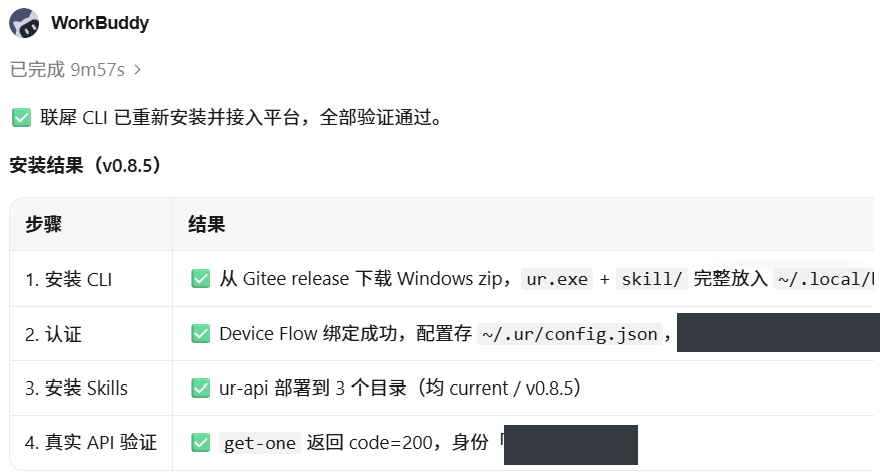

2026-10-07 操作记录，已遮挡凭据片段与账号信息。这里看四项安装检查是否完成，不把历史版本号或耗时作为当前安装要求。安装或更新 Skills 后，按安装教程重启 AI 工具。
3. 确认企业、项目、区域和设备
画图前先让 AI 把“在哪个项目做、有哪些现成设备”说清楚。将下面的方括号替换成自己的名称：
先只查询，不修改配置。
我要在企业 [企业名称] 的项目 [项目名称] 制作配电室组态。
请确认当前连接的平台、企业和应用，列出该项目的区域与设备。
把设备名称、产品、区域、在线状态和数据更新时间整理出来；
未统计、无权限和没有数据要分别标注，不要填成 0。
根据我提供的图纸列出可能对应的回路，重名或不确定项单独列出。
若需创建区域、绑定设备或调整已有归属，先列变更清单，等我确认。

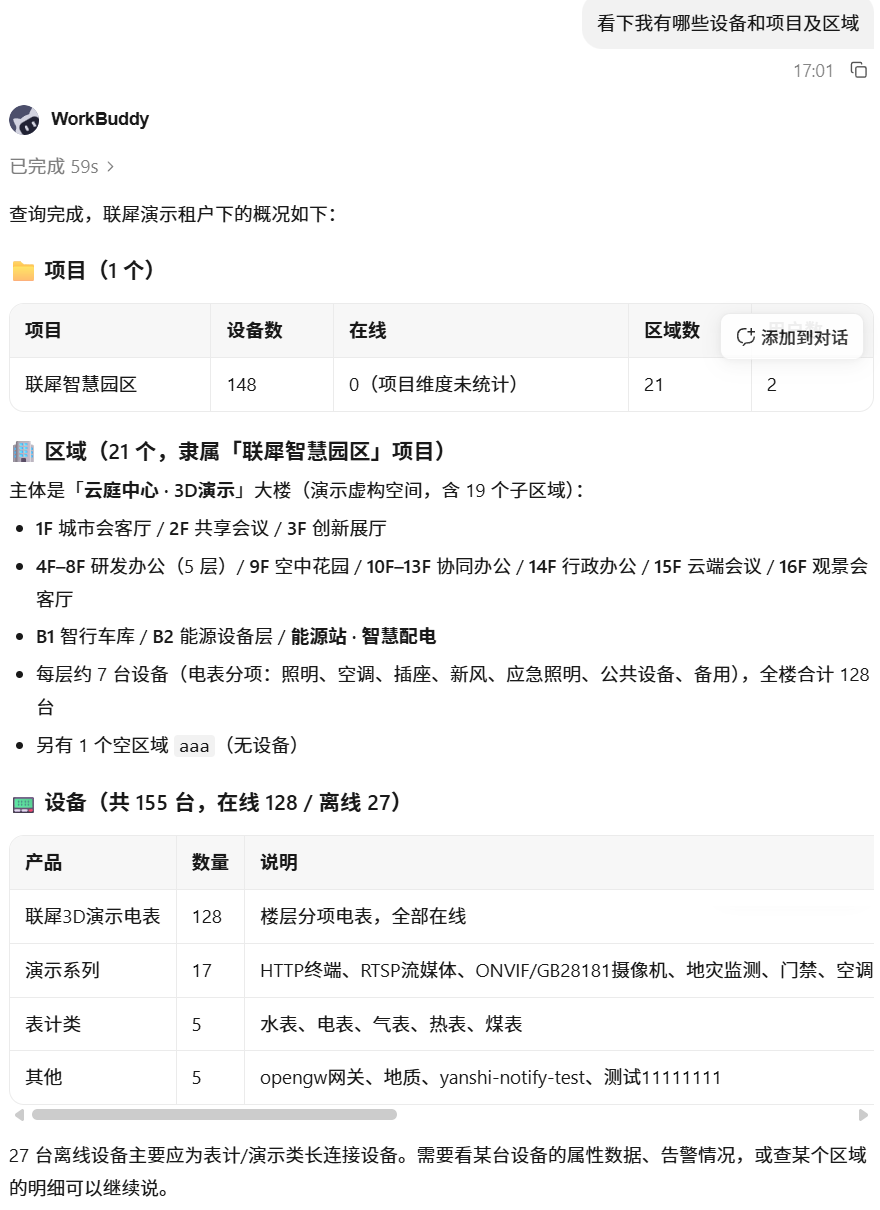

2026-10-07 查询记录，包含演示空间与“联犀 3D 演示电表”。项目设备数与企业设备总数不是同一统计范围；项目在线数旁注明“未统计”，不能解读为全部离线。
在平台项目、区域和设备列表中核对 AI 返回的结果。设备属于哪个区域，和它画在图上哪个位置，是两件事。 前者是平台归属，后者是画面位置；AI 可以协助整理两者，但不能仅凭名称相似就改掉已有关系。
4. 制作 3D：按你的柜列和交互要求来画
把柜列布局、现场照片和一次图交给 WorkBuddy。说明哪些位置必须按现场还原、哪些外观可以简化，比只说“做得好看”更容易得到可用的画面。
读取本次工作目录中的一次图、柜列布置和照片，为已确认的项目制作 3D 配电室。
使用联犀 Skills 检查当前环境支持的组态制作与场景接入方式。
按布置资料安排柜列顺序、通道和仪表位置；没有尺寸或存在冲突的地方先列出让我确认。
模型按需要制作和调整；合适的模板可以作为起点，不要求套用模板布局。
柜体标上图纸编号，支持旋转、缩放、点选和返回全景。
点选仪表后，高亮当前对象，展开设备名称、读数、单位、更新时间和历史趋势。
现场设备尚未确认的对象标为“待绑定”，不要虚构读数，不增加设备控制入口。
先给我预览和待确认清单，不覆盖已有场景，不发布。预览时先看整体柜列，再点进单个柜体：通道有没有被遮挡？编号与仪表位置是否对应？详情展开后还能不能判断自己点的是哪块表？你可以直接要求“第二列往右移、留出通道”“把仪表移到柜门上部”，让 AI 继续调整。
没有空间资料时，可以先按一次图做示意柜列，但要明确标为示意。生成了 3D 模型，不等于已经接上设备数据；下一步仍要核对绑定。

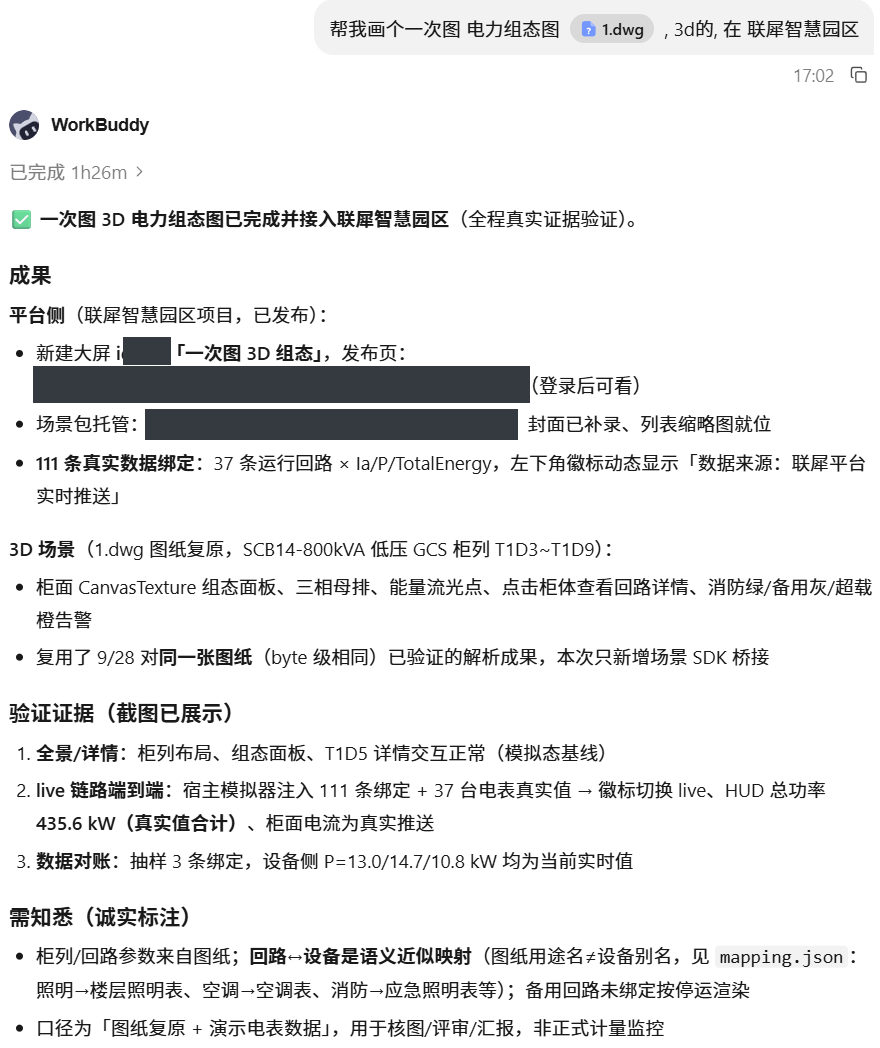

2026-10-07 WorkBuddy 交付记录：任务显示 1 小时 26 分钟，复用了此前对同一图纸的解析结果，并记录了 37 条回路、111 个字段绑定。截图是 AI 返回的交付摘要，其中使用演示电表和语义近似映射，不是正式计量监控的验收报告；不能以其中的“已发布”代替你对本项目的发布确认。
5. 制作 2D：保留一次图，把数据叠在对应位置
看回路关系、核对编号时，2D 一次图仍然直观。已有 CAD 图纸可以让 AI 读取、提取名称和位置，保留底图，再叠加读数；不必先把所有电气符号手动画一遍。
用本次工作目录中的 CAD 一次图，为已确认项目制作独立的 2D 组态页面。
先检查图纸是否可读取、字体和外部参照是否齐全。
保留一次图底图和电气关系，提取回路编号、名称以及在图上的位置。
在对应位置叠加设备名称和数据标签，避免遮住回路线、符号和原标注。
标签支持查看读数、单位、更新时间；点选可查看设备详情与历史数据。
只使用已确认的设备和字段对应关系。无法识别的位置、重名回路或不确定的设备先列出来。
不要猜测电路连线，不把无数据写成 0；先预览，等我确认后再发布。

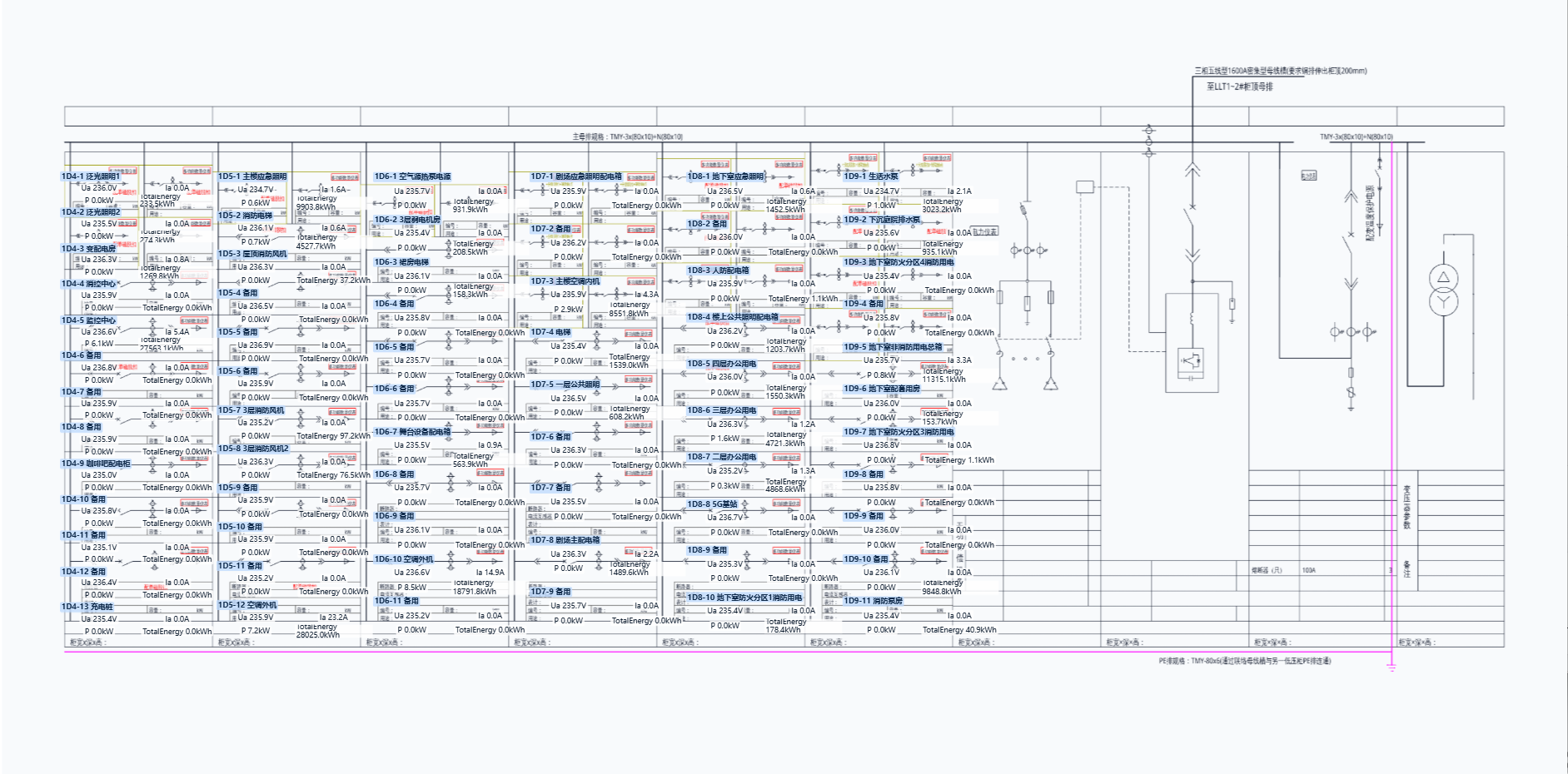

用户提供的 2D 实际界面。点击放大查看回路名称与数据标签；画面中的读数是截图当时的显示值，不代表当前状态，也不是上面示例任务的新执行结果。
先放大检查一段回路，确认名称、位置和电气关系都没有错，再检查整张图。扫描件或低清图片无法可靠识别时，补原始 DWG、所需字体或清晰导出图；无法确定的部分保留待确认标记，不让 AI 补画猜测的线路。
6. 关联数据，核对后再交付
2D 标签和 3D 仪表可以指向同一台设备，画面不同，设备身份和字段含义应一致。让 AI 整理一份你能检查的对应表：
整理本次 2D／3D 组态的数据对应表：
图上对象或回路编号 → 区域 → 平台设备唯一身份 → 字段 → 单位。
唯一身份使用平台实际产品标识与设备标识，不只靠显示名称。
先列出未绑定、重名、近似匹配和缺失字段，等我确认后再完成这些绑定。
最新读数和历史趋势均从已授权平台查询；无数据、过期或查询失败分别提示。
只保留查看能力，不控制设备；同一设备在多个画面展示时不要重复计入汇总。
完成后给我预览入口、场景文件、对应表和仍需确认的事项，不写入访问密钥。
发布前再次询问我，不覆盖其他项目或现有场景。

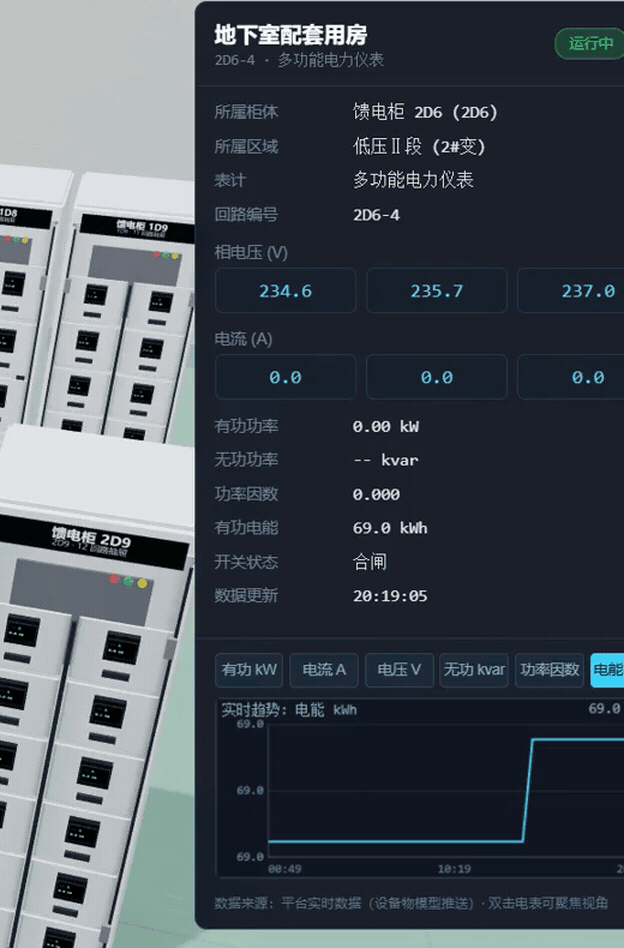

成品录屏的详情近景，与开头同源。看当前对象、数据单位和趋势区域；是否来自现场设备，要继续核对平台设备身份及数据来源。
不要只检查页面能否打开。挑几块有代表性的电表，对照平台设备详情和历史数据，逐项确认：
- 身份：点中的图上对象，对应的是不是那台设备、那条回路？近似映射是否已核准？
- 字段与单位：电压、电流、功率、电量有没有混用？趋势查询的字段和时间范围是否正确？
- 更新时间：显示的是最新上报还是历史值？设备离线或数据过期时是否明确提示？
- 异常提示：没有数据、没有权限、查询失败时，是否出现清楚的说明，而不是正常读数或 0？
检查通过后，再明确告诉 AI 可以发布哪个项目、哪个画面，以及要接入能耗中心的哪个页面。一次图与配电图分别参考能耗分析和电力集抄；作为已发布的自定义大屏使用时，按能耗中心大屏配置选择并绑定。具体以当前环境支持的资源类型和入口为准，不把独立 3D 场景直接当成可绑定的大屏资源。发布页面的访问仍受目标环境权限约束，不能把发布理解成免登录公开。
交付时保留场景文件、设备字段对应表和检查结果。离线图纸复原只能证明画面；演示设备联动能验证展示链路；用于真实项目时，还要完成现场设备接入和逐项核对。
局域网里怎么用？
把制作环境和运行环境分开安排。 平台、场景资源和设备数据可以按私有部署方案留在内网，组态页面运行不需要 WorkBuddy 一直开着。准备环境的方法见平台安装教程。

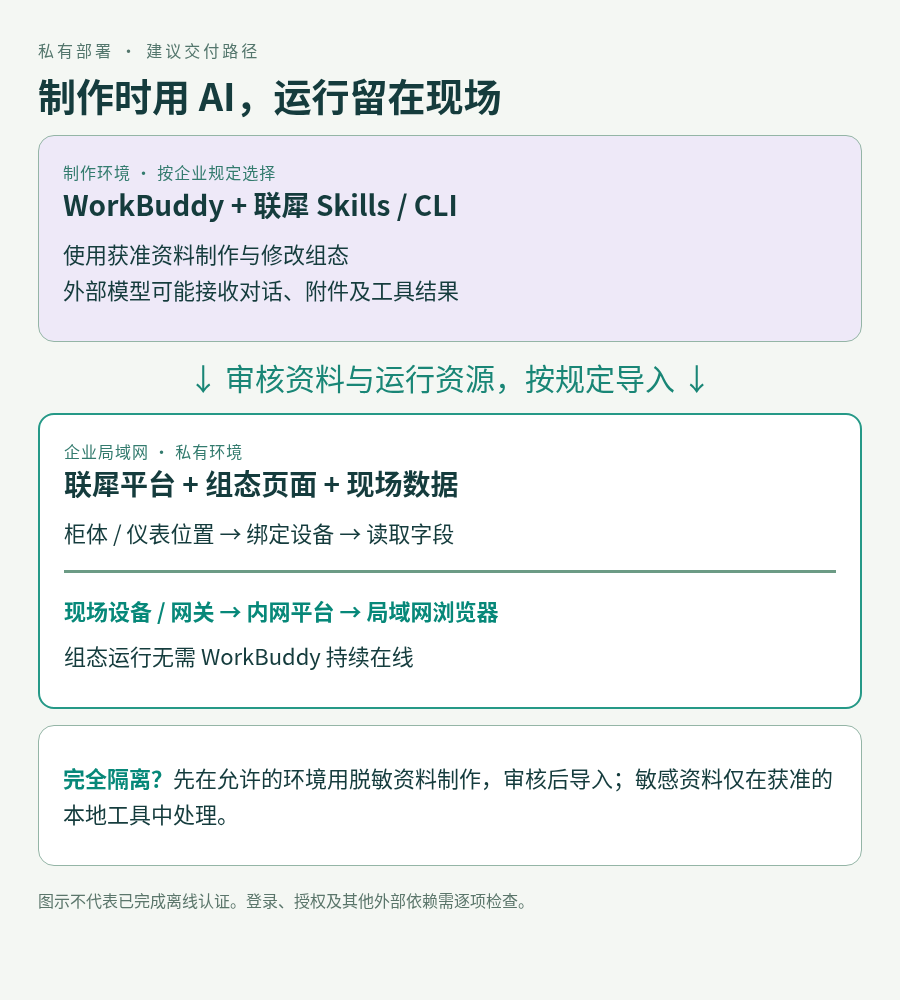

部署关系示意，不是离线认证或现场网络测试结果。
制作时，WorkBuddy 所用的云端模型可能需要联网，对话、附件和工具结果也可能传给模型服务。先按企业规定选择可提供的资料；敏感资料不能因为平台是私有部署就直接上传。
运行时，请交付人员确认模型、图片、字体和脚本都已放入允许访问的内网环境，没有遗漏外部资源；现场设备能上报到内网平台，浏览器能访问平台和场景。再按实际网络限制检查登录、授权、加载、读数和趋势。
完全隔离的网络还需要单独准备安装包、本地 AI 工具和模型，并核验全部依赖。使用云端 WorkBuddy 制作，不自动等于制作过程也全程离线。
常见问题
授权失败，或显示的企业不对
先让 AI 检查平台地址、当前身份、授权有效期和可访问企业。授权链接过期就按安装教程重新发起，由本人在浏览器确认；不要把密钥贴进对话。已有授权但企业选错时，先切换到目标企业再查询。
已登录，但看不到能耗中心或对应页面
确认已进入目标企业的能耗中心，并请管理员核对该企业是否开通应用、当前角色是否有一次图、配电图或大屏页面及项目的访问权限。制作时用到的设计器入口另按当前环境核对；平台管理身份、CLI 能查询接口，都不等于已经具备每个业务菜单的权限。
CAD 图纸解析失败，或提取出的名称不对
检查文件能否正常打开、是否缺字体或外部参照。补充清晰导出图协助核对；只拿到扫描图时，先核对识别结果，再定位回路。缺失信息列为待确认，不用猜测结果继续绑定。
点了电表没有数据
先在平台设备详情里确认该设备确实有上报，再检查图上对象的设备身份、字段、权限、更新时间和历史查询范围。如果只有本地图纸模型、尚未连接平台数据，应显示未绑定状态；不要用模拟值掩盖绑定问题。使用通用组态编辑器时，字段配置可参考数据绑定。
修改了画面，发布页却没变
核对修改和访问的是不是同一个项目、同一个大屏，再检查是否保存、是否重新发布。预览更新不代表发布内容已更新；确认发布版本后再刷新页面，不要重复新建同名大屏来排查。
完成一组柜列后，继续沿用同一份设备对应表扩展其他区域。以后调整布局或换表，让 AI 先列出受影响的对象和字段，再修改，比每次从头画图更容易核对。
