电力集抄
约 989 字大约 3 分钟
2026-05-19
电力集抄模块主要面向抄表、监控和配电管理场景,用来承接更偏实时数据和电表侧的管理需求。
需要先把现场电表接进来,可以从 OpenGW 电表接入教程开始:配置网关和子设备,在物联网后台核对数据与日志,再返回本模块查询同一电表。

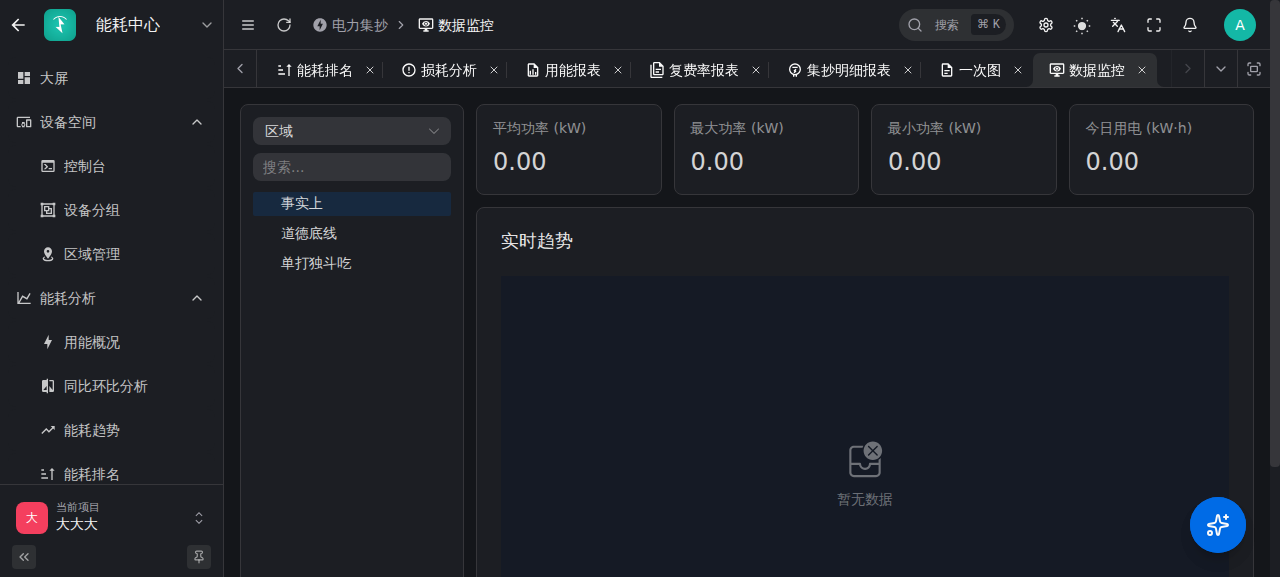

数据监控
访问路径:能耗中心 → 电力集抄 → 数据监控
数据监控适合查看当前采集链路是否正常,通常会看:
- 设备在线状态
- 最新上报时间
- 关键测点实时值
- 异常或告警信息
这个页面更偏“运行态监控”。
如果现场反馈“抄不到数”或“数据断更”,通常会先看数据监控。

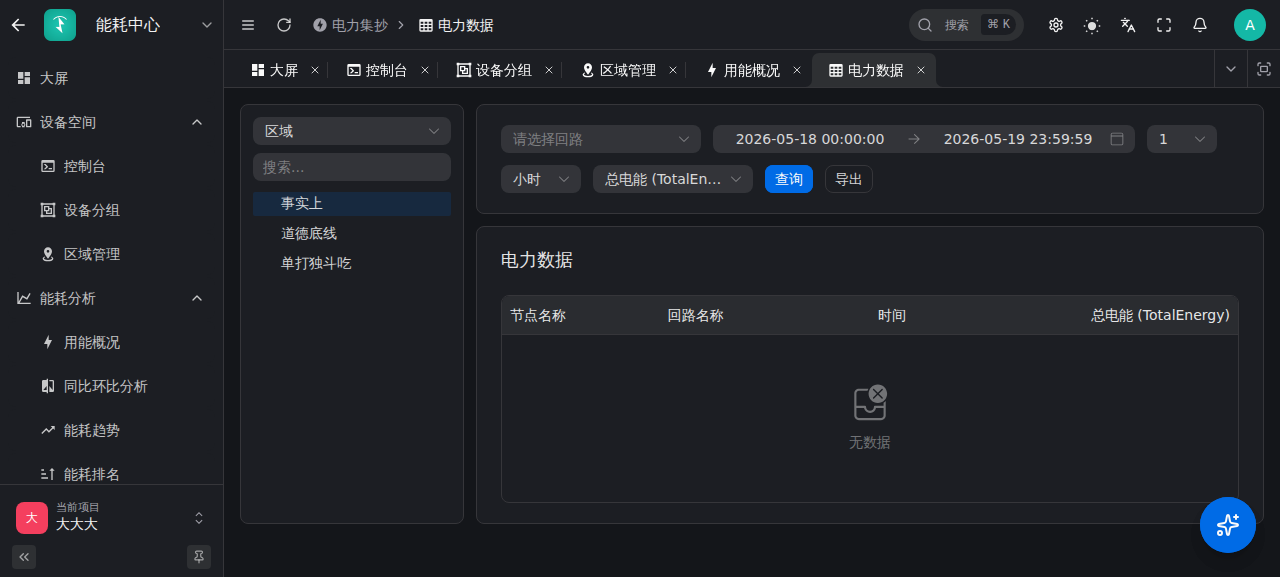

电力数据
访问路径:能耗中心 → 电力集抄 → 电力数据
电力数据用于看表计采集到的明细数据,常见字段包括:
- 电压
- 电流
- 功率
- 电能
- 功率因数
适合做专业人员的数据核查与分析。

这是电力集抄里最贴近原始表计数据的业务页面之一。

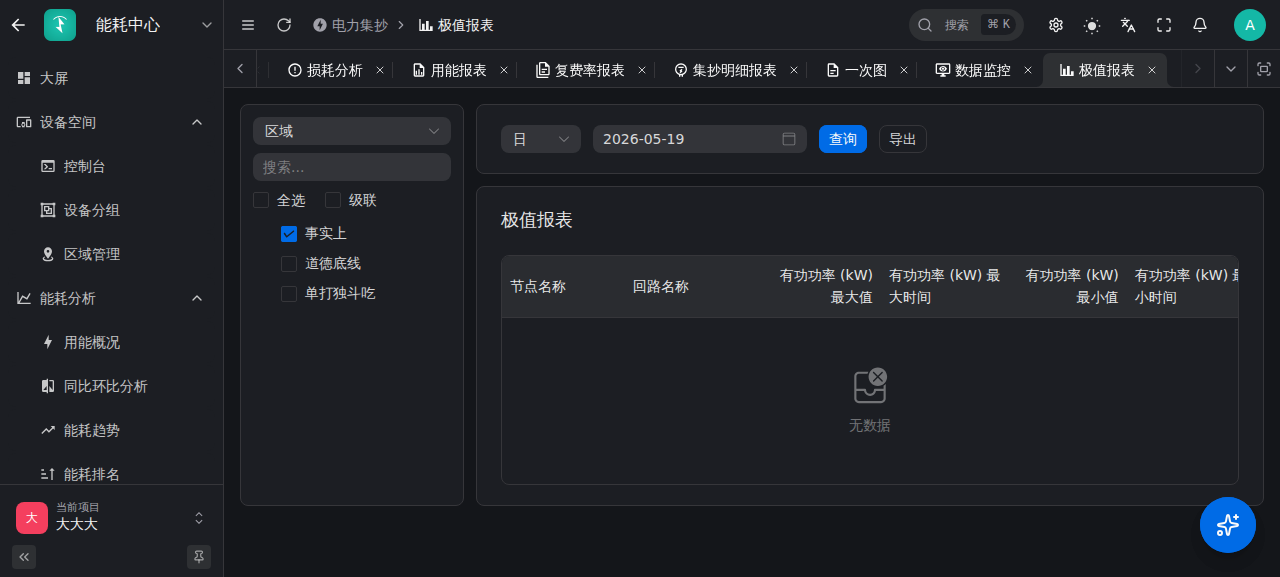

极值报表
访问路径:能耗中心 → 电力集抄 → 极值报表
极值报表用于查看某个周期内的最大值、最小值和极值发生时间。
它更适合发现:
- 峰值是否异常
- 最低值是否失常
- 某些时间点是否存在越限风险
极值报表更适合发现“异常高峰”这类问题,而不是看完整趋势。

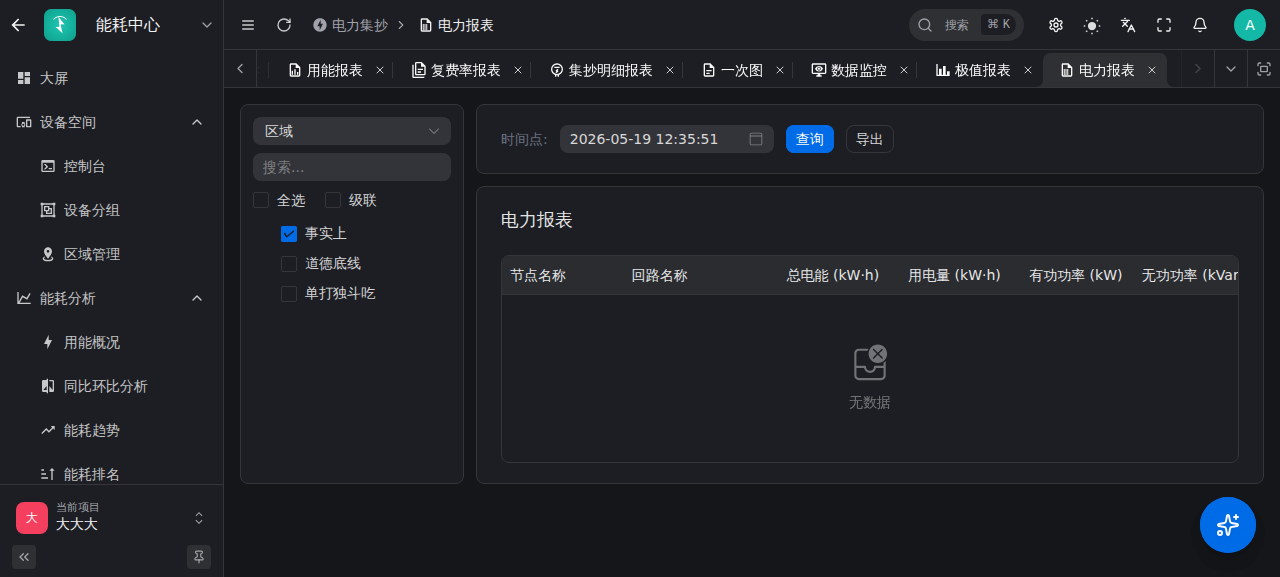

电力报表
访问路径:能耗中心 → 电力集抄 → 电力报表
电力报表更适合做标准化输出,例如:
- 抄表汇总
- 周期电量统计
- 管理汇报
- 对账导出
如果要形成制度化输出,电力报表通常比实时页面更常用。

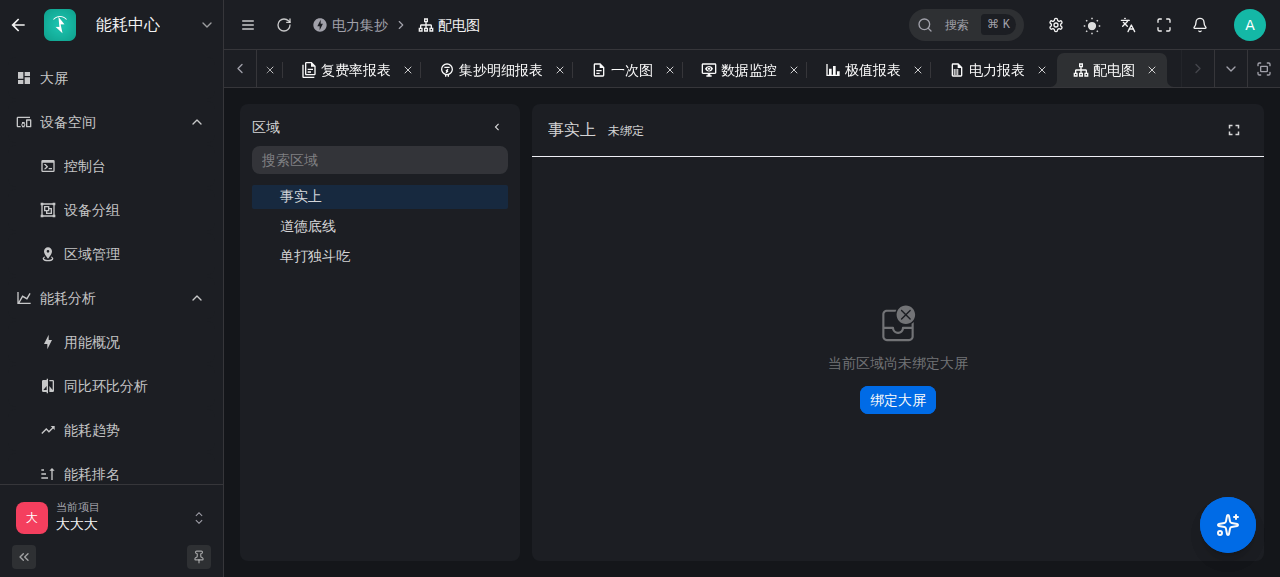

配电图
访问路径:能耗中心 → 电力集抄 → 配电图
左侧有两个页签:区域为每个选中区域绑定一张大屏;孪生为当前项目绑定一张数字孪生大屏。进入页面时,已有项目孪生绑定会优先显示孪生;需要区域图时点击“区域”。
| 用途 | 操作 | 结果 |
|---|---|---|
| 区域配电图 | 选区域 → 绑定大屏 → 选已发布资源 → 确定 | 保存到该区域,切换区域分别读取 |
| 项目数字孪生 | 选孪生 → 绑定大屏/更换绑定 → 选资源 → 确定 | 保存到当前项目,与左侧某个区域无关 |
“确定”会保存;“解除绑定”直接清除当前对象的绑定,不删除大屏、场景或设备。更换区域大屏时使用右侧绑定信息旁的编辑图标。画面内的组件数据需提前绑定,选择展示资源不会自动改写设备或区域范围。
支持缩放、平移、复位、收起侧栏和全屏查看。独立 3D 文件需先按平台支持方式接入为已发布大屏资源。完整截图、配置和排障步骤见数字孪生绑定、区域配电图绑定;制作方法见WorkBuddy 配电室组态。
与能耗分析的区别
- 能耗分析更偏管理视角和趋势视角
- 电力集抄更偏采集视角和实时明细视角
如果你先要判断整体情况,建议先看能耗分析;如果你要落到具体表计和实时值,建议进电力集抄。
