能耗分析
约 1428 字大约 5 分钟
2026-05-19
能耗分析模块面向管理层、运营人员和能源分析人员,重点提供“看整体、找变化、做对比、出报表”的能力。

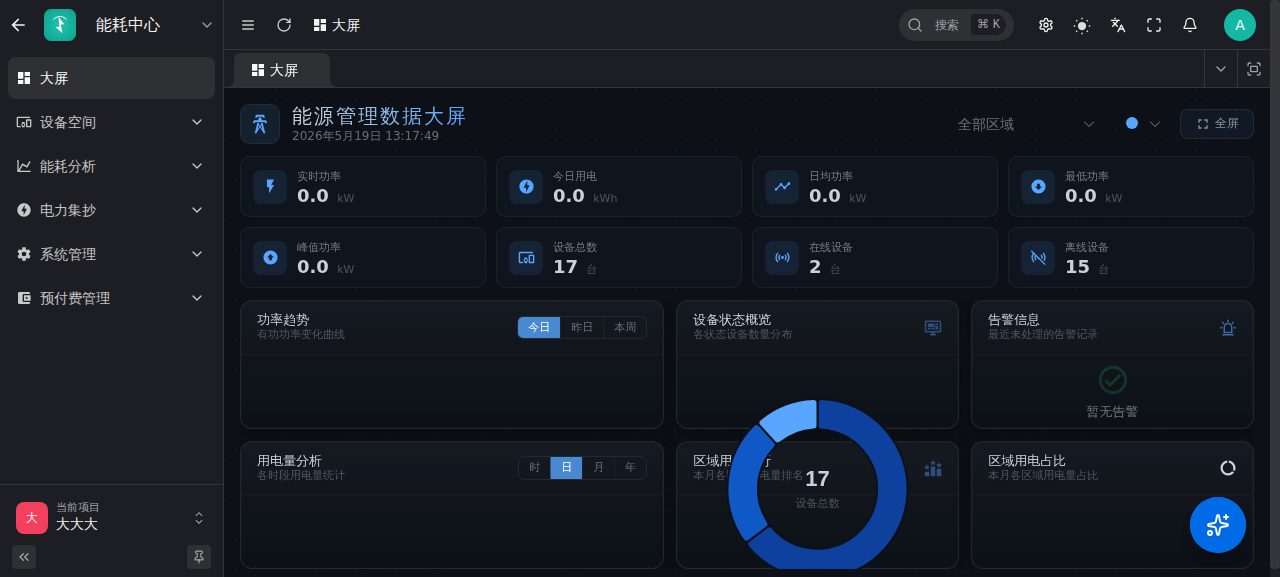

能源管理数据大屏
访问路径:能耗中心 → 大屏
大屏更适合做领导汇报、值班监控和项目总览。
它通常会集中展示:
- 区域用电排行
- 功率趋势
- 设备状态概览
- 告警信息
- 用电量分析

先接数据,再配置展示
首次实施请按完整教程核对品类、累计字段、差值处理与增量字段,再查询能耗;只看到设备在线不足以证明统计已经接通。

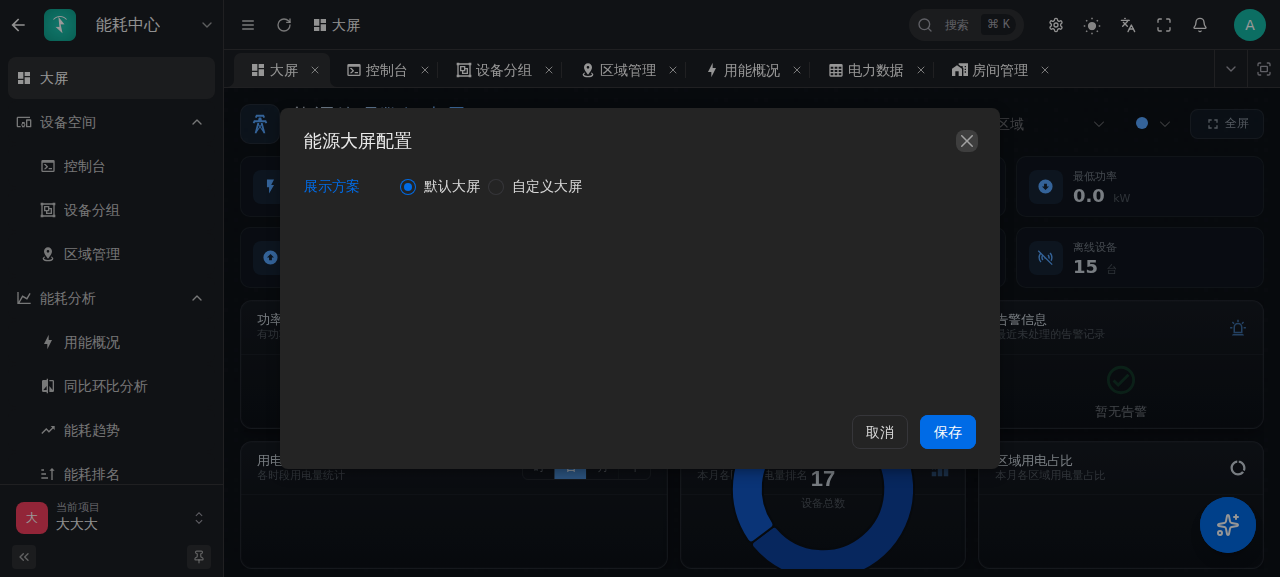

总览的默认/自定义切换见大屏配置。项目总览、项目孪生、区域配电图分别保存,完整步骤见三类画面绑定。

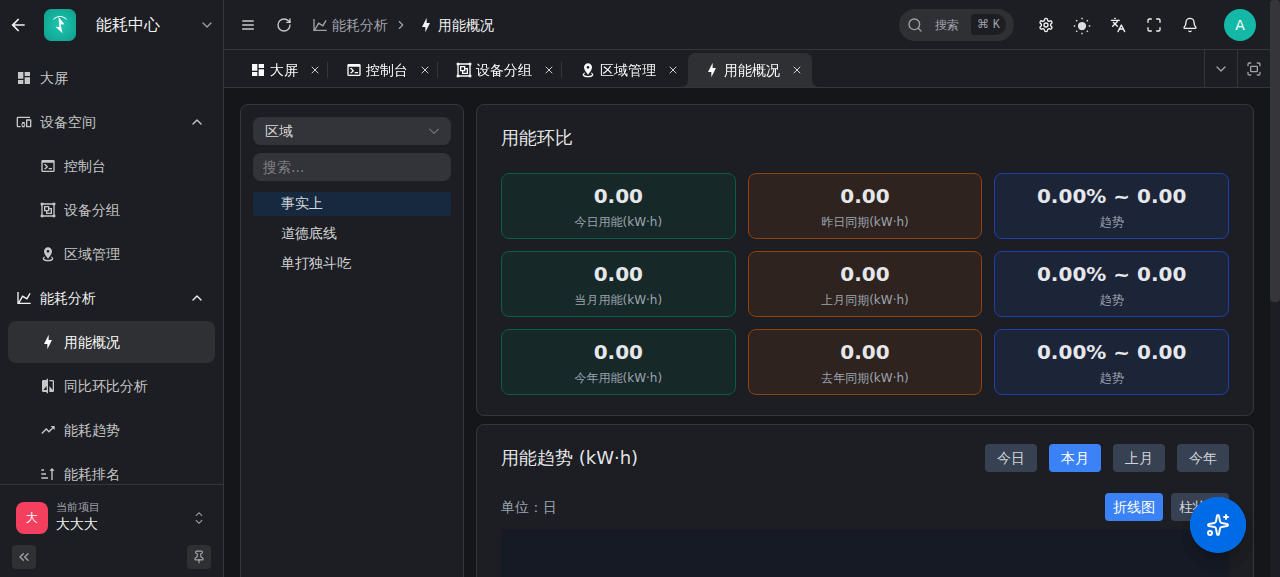

用能概况
访问路径:能耗中心 → 能耗分析 → 用能概况
这是能耗分析的首页,适合快速查看当前项目的总体能耗水平。
通常会关注:
- 总用能
- 当前周期消耗
- 核心分项能耗
- 区域或设备的整体分布
适合用来判断“现在整体是否正常”。

这个页面通常是管理侧进入能耗分析后的第一站。
如果大屏更偏展示和汇报,那么“用能概况”更偏业务人员日常查看和分析。

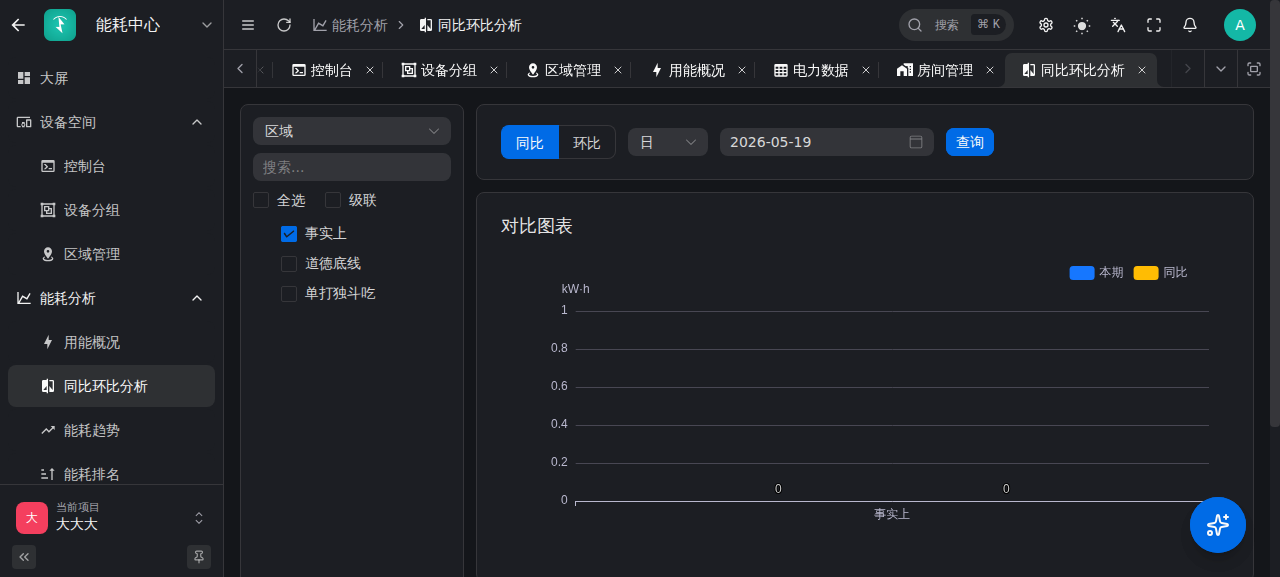

同比环比分析
访问路径:能耗中心 → 能耗分析 → 同比环比分析
用于对比不同时间周期的变化,例如:
- 本月对比上月
- 本周对比上周
- 本日对比昨日
它更适合回答“最近是变高了还是变低了”。
页面重点不是看单次瞬时值,而是看不同周期之间的变化趋势。

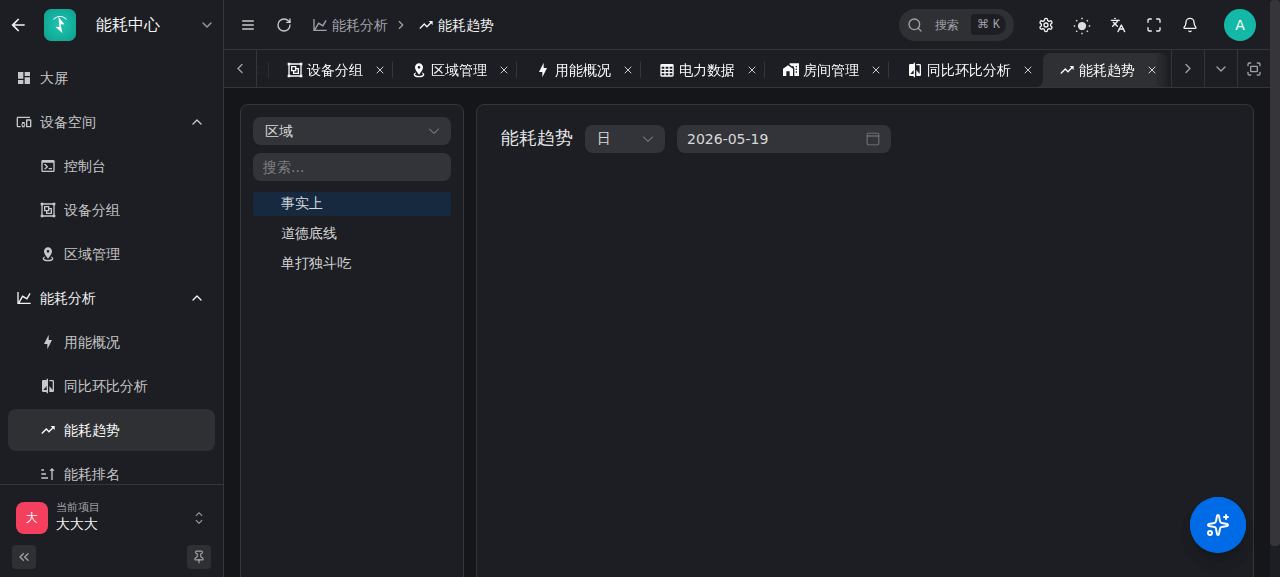

能耗趋势
访问路径:能耗中心 → 能耗分析 → 能耗趋势
趋势页主要看时间序列变化。
适合用来观察:
- 某段时间的波动
- 用能高峰和低谷
- 异常尖峰出现的时间点
它比概况页更适合排查“什么时候开始异常”。
如果已经发现本月总体异常,通常下一步就会进入趋势页继续缩小时间范围。

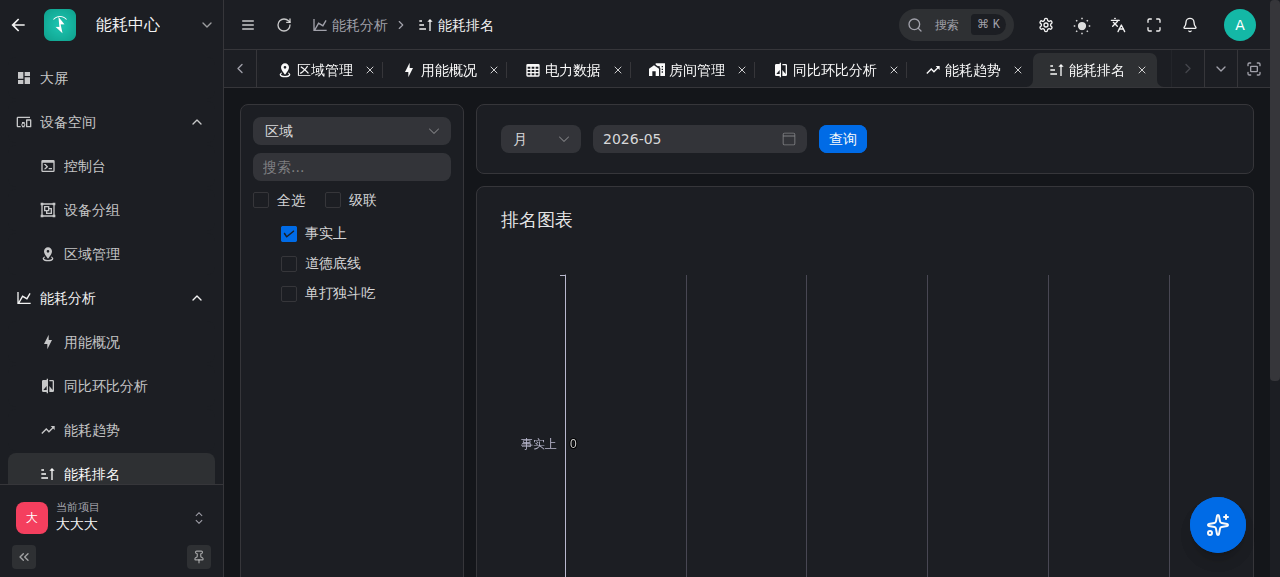

能耗排名
访问路径:能耗中心 → 能耗分析 → 能耗排名
排名页用于识别高耗能对象,常见维度包括:
- 区域排名
- 设备排名
- 分项排名
适合做“优先治理对象”筛选。
这类页面更偏运营管理和节能治理,而不是设备调试。

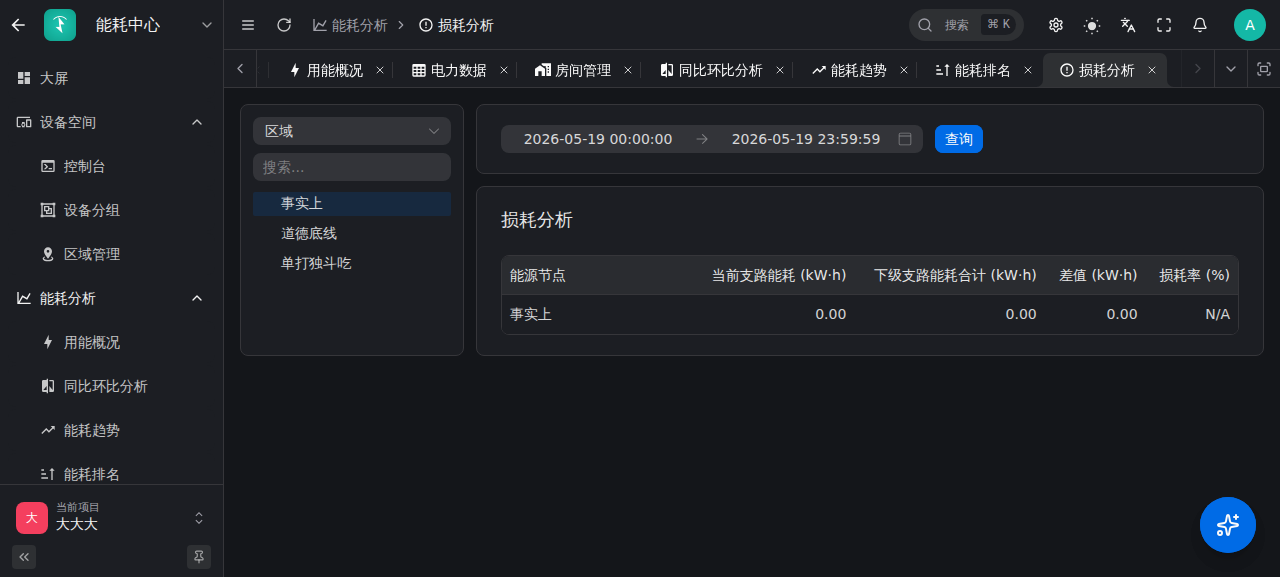

损耗分析
访问路径:能耗中心 → 能耗分析 → 损耗分析
损耗分析用于识别能耗链路中的差异和损耗问题。
更适合处理:
- 主表与分表之间不平衡
- 区域总量与下级明细存在差额
- 异常损耗偏高
这个页面更适合专业能源管理人员排查统计口径或损耗问题。

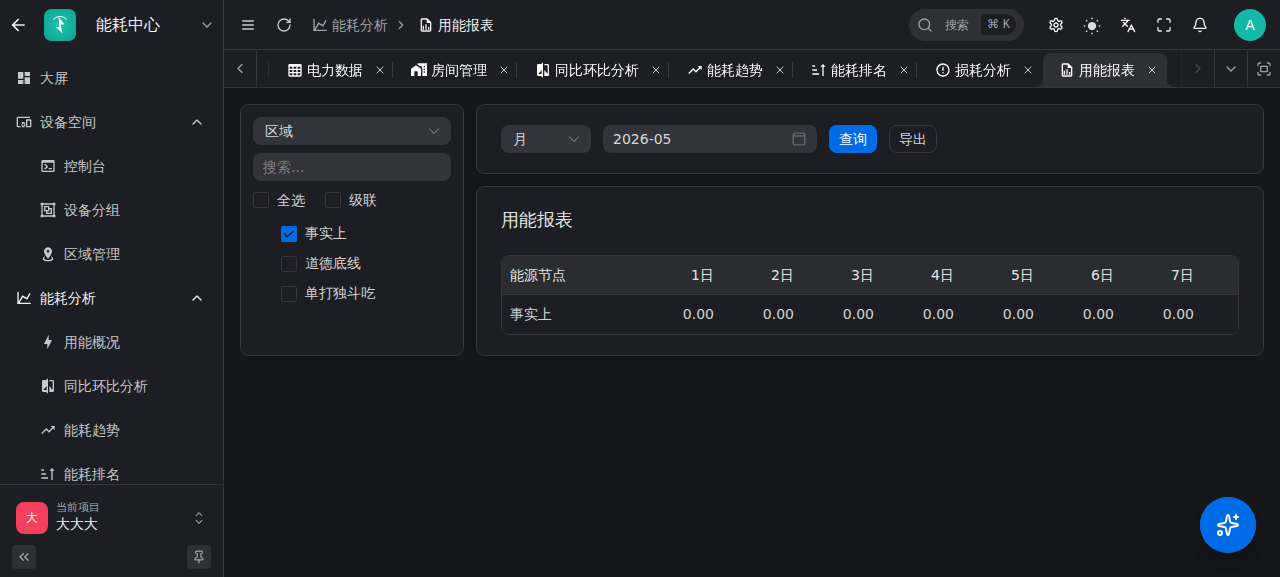

用能报表
访问路径:能耗中心 → 能耗分析 → 用能报表
报表页更适合导出、存档和对账。
通常用于:
- 周报、月报
- 管理层汇报
- 项目对账
- 运维复盘
如果是固定周期汇总输出,优先看报表页而不是图表页。

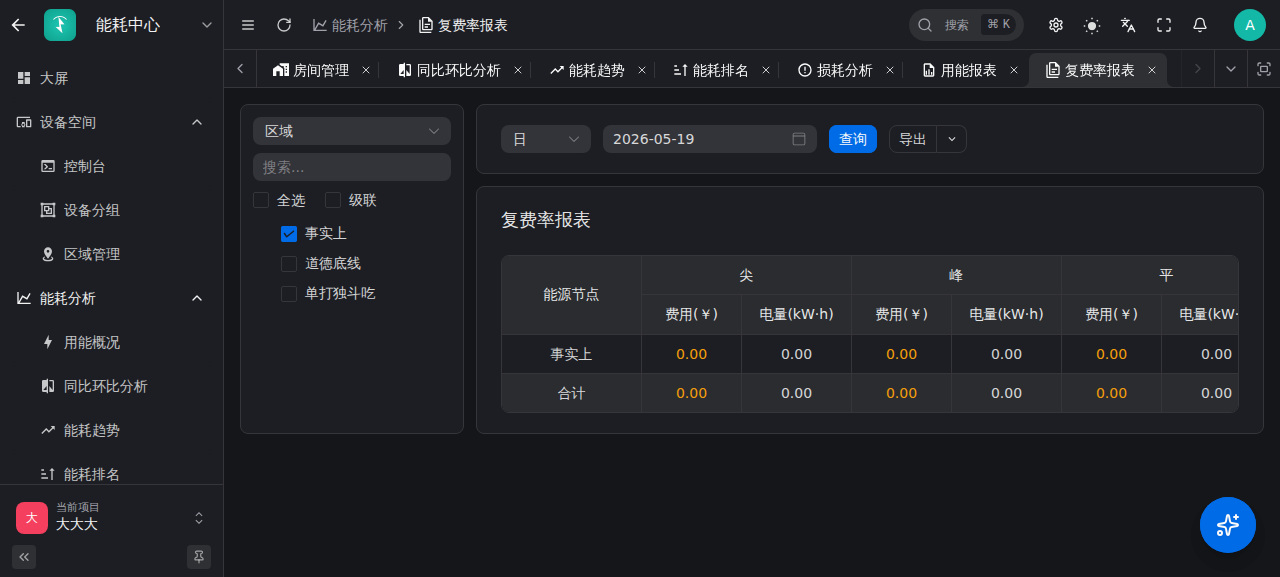

复费率报表
访问路径:能耗中心 → 能耗分析 → 复费率报表
复费率报表按默认费率 1/2/3/4 对应尖/峰/平/谷,读取 TotalEnergyRate1~4 组合分费率累计电量。EPRate1~4 是另一组正向分费率累计电量,不会自动填充报表字段。电价入口、两组字段的区别及核对步骤见完整教程的尖峰平谷配置。 适合查看:
- 不同时段的耗能分布
- 费用结构
- 时段策略是否合理
这类页面更偏费用结构和电价策略分析。

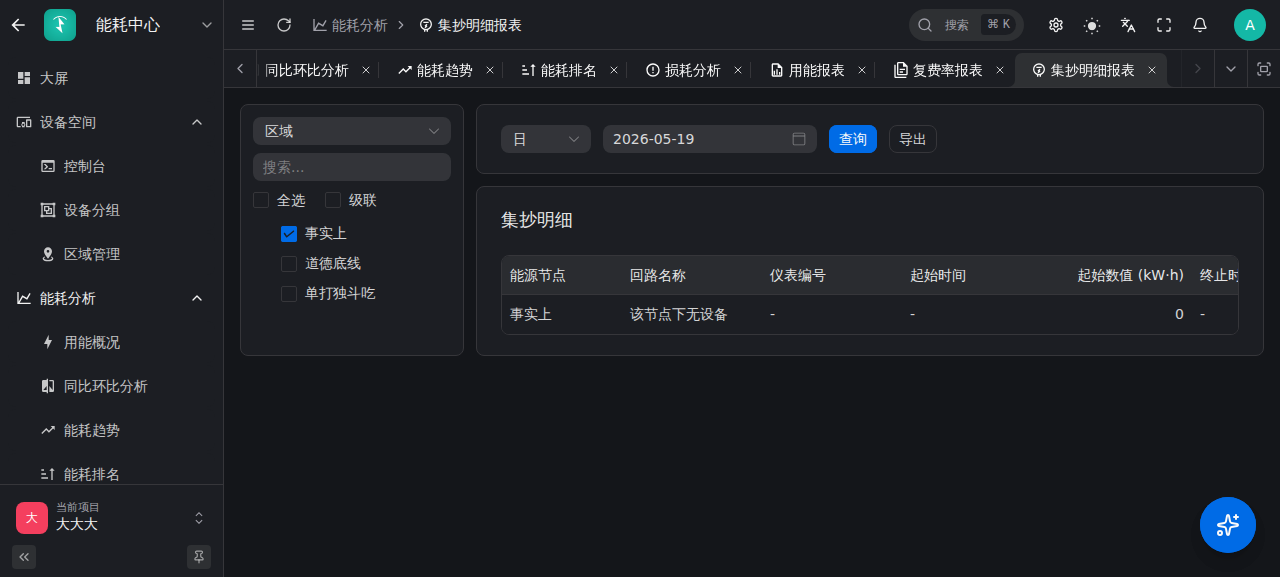

集抄明细报表
访问路径:能耗中心 → 能耗分析 → 集抄明细报表
用于查看更细粒度的采集数据明细,适合:
- 核对单设备或单表计数据
- 排查报表与原始采集结果差异
- 支撑问题追溯
它在分析链路中更靠近“数据底稿”。

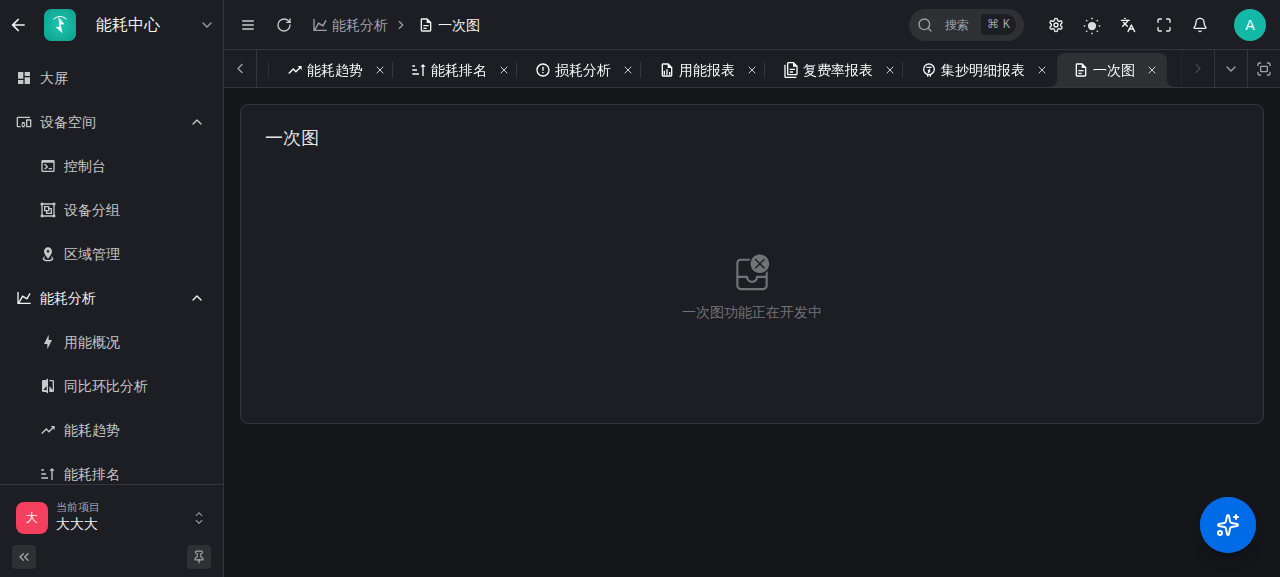

一次图
一次图用于表达电气关系。旧版资料中的“能耗分析 → 一次图”不是当前能耗应用已完成的独立绑定入口;相关历史页面仍为空状态,当前菜单未提供此入口。
需要使用 2D 一次图时,先将自己的图纸制作成带设备数据的大屏,再在“电力集抄 → 配电图 → 区域”选择目标区域并绑定。3D 配电室可以在同页的“孪生”页签绑定到项目。详见区域配电图绑定和数字孪生绑定。
图纸制作与对象映射方法见用 WorkBuddy 制作配电室 2D/3D 组态。
