🎯 概述

本教程详细介绍如何将ESP32设备接入联犀（UnitedRhino）开源物联网云平台，并实现远程OTA（空中下载）固件升级功能。

学习目标

通过本教程，您将掌握：

• ✅ 云平台产品与设备的创建流程
• ✅ 设备接入云平台的代码实现
• ✅ 远程OTA升级功能的配置与实现
• ✅ 常见问题的排查与解决

🔧 前提条件

在开始之前，请确保您已具备以下条件：

项目	要求	说明
硬件	ESP32开发板	推荐使用ESP32-WROOM-32或ESP32-S3
开发环境	ESP-IDF 4.4+	已安装并配置完成
网络	稳定的WiFi连接	用于设备联网和OTA升级
账号	联犀云平台账号	可使用体验账户进行测试

🌐 云平台设备管理

3.1 登录云平台

1. 访问平台入口

   • 打开浏览器，访问：联犀云平台体验入口
   • 使用提供的体验账号登录

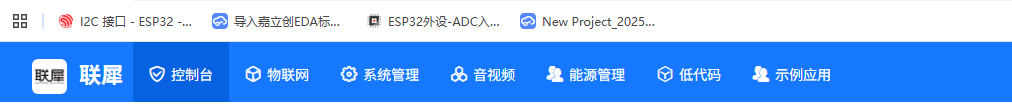

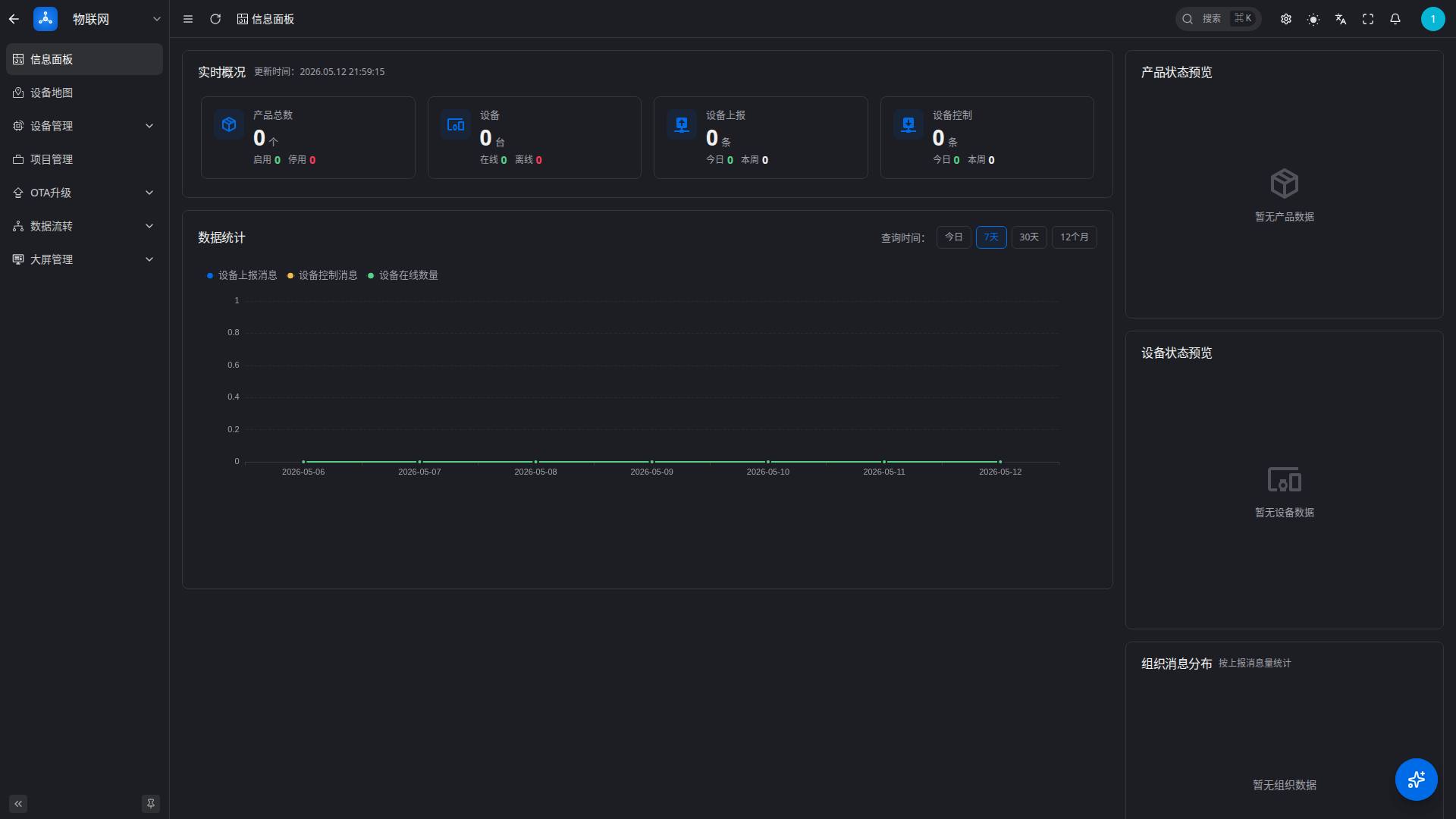

2. 进入物联网管理

   • 登录成功后，系统会自动跳转至物联网管理主页面
   • 界面如下所示：

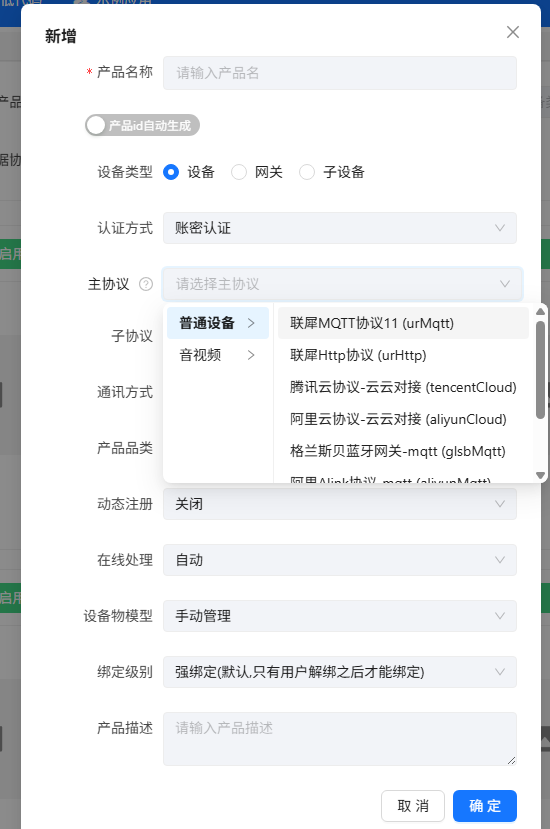

3.2 创建产品

产品是设备的基础模板，定义了设备的基本属性和通信协议。

1. 进入产品管理

   • 点击左侧菜单：设备接入 → 产品管理
   • 点击 新建产品 按钮

2. 填写产品信息

   • 产品类型：选择 设备、网关 或 子设备
   • 通讯协议：选择合适的协议类型（推荐MQTT）
   • 产品名称：输入有意义的名称
   • 产品描述：简要描述产品功能

3. 完成创建

   • 点击 确认 完成产品创建

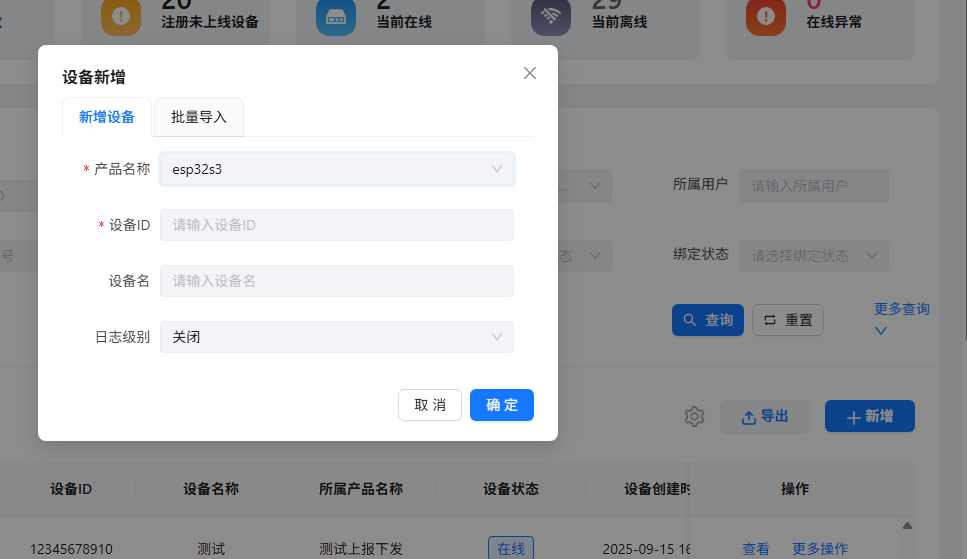

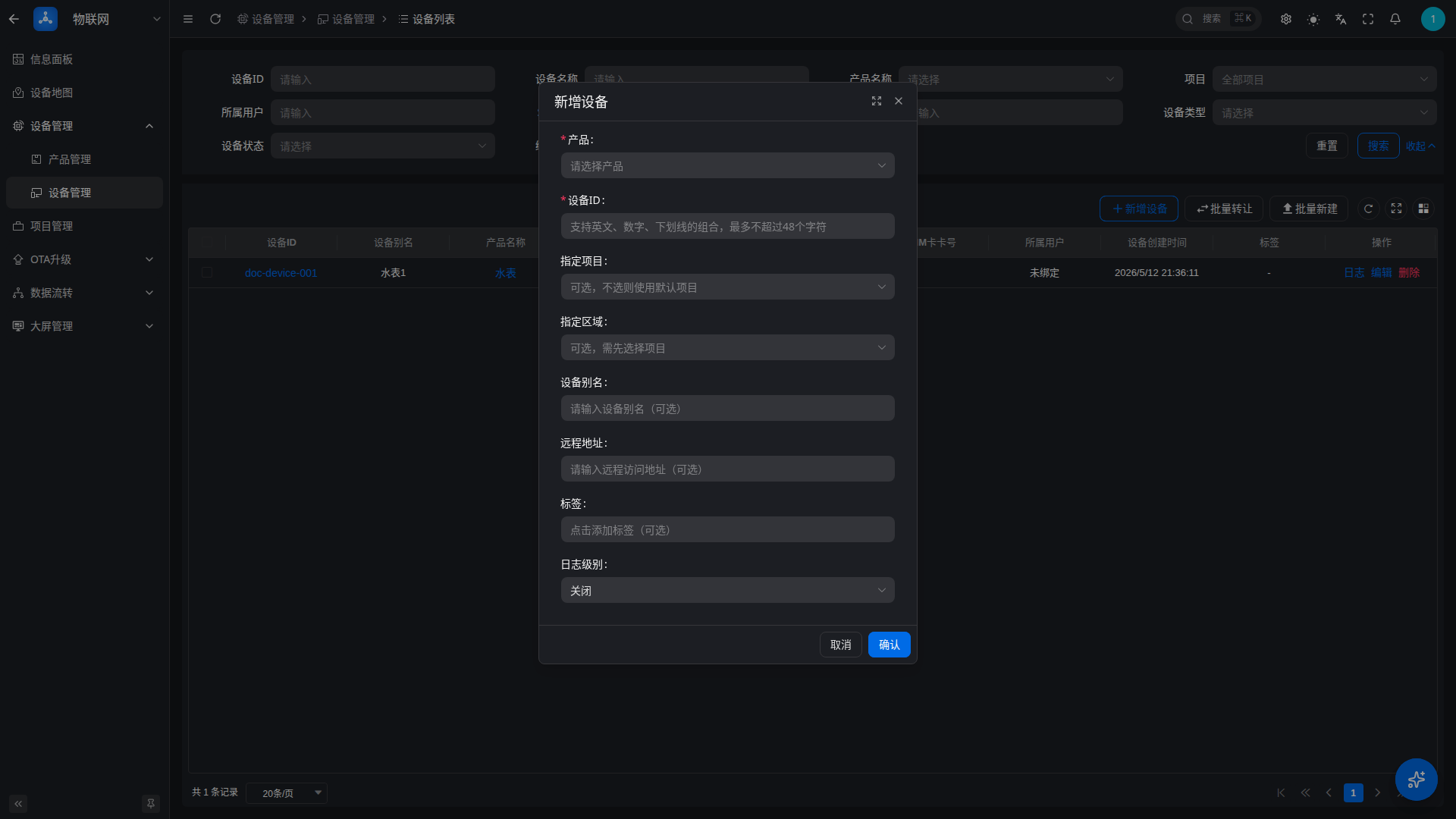

3.3 添加设备

设备是产品的具体实例，每个设备都有唯一的标识符。

1. 进入设备管理

   • 点击左侧菜单：设备接入 → 设备管理
   • 点击 新建设备 按钮

2. 填写设备信息

   • 产品名称：选择刚创建的产品
   • 设备ID：输入唯一标识符（建议使用MAC地址或序列号）
   • 设备名称：输入设备的可读名称
   • 设备描述：可选，描述设备用途

3. 完成添加

   • 点击 确认 完成设备添加



3.4 配置物模型

物模型定义了设备的功能属性，包括属性、命令和事件。

1. 进入设备详情

   • 在设备列表中找到刚创建的设备
   • 点击 查看 进入设备详情页面

2. 配置物模型

   • 切换到 物模型 标签页
   • 点击 添加物模型 → 新建自定义模型
   • 根据设备功能配置相应的属性、命令和事件

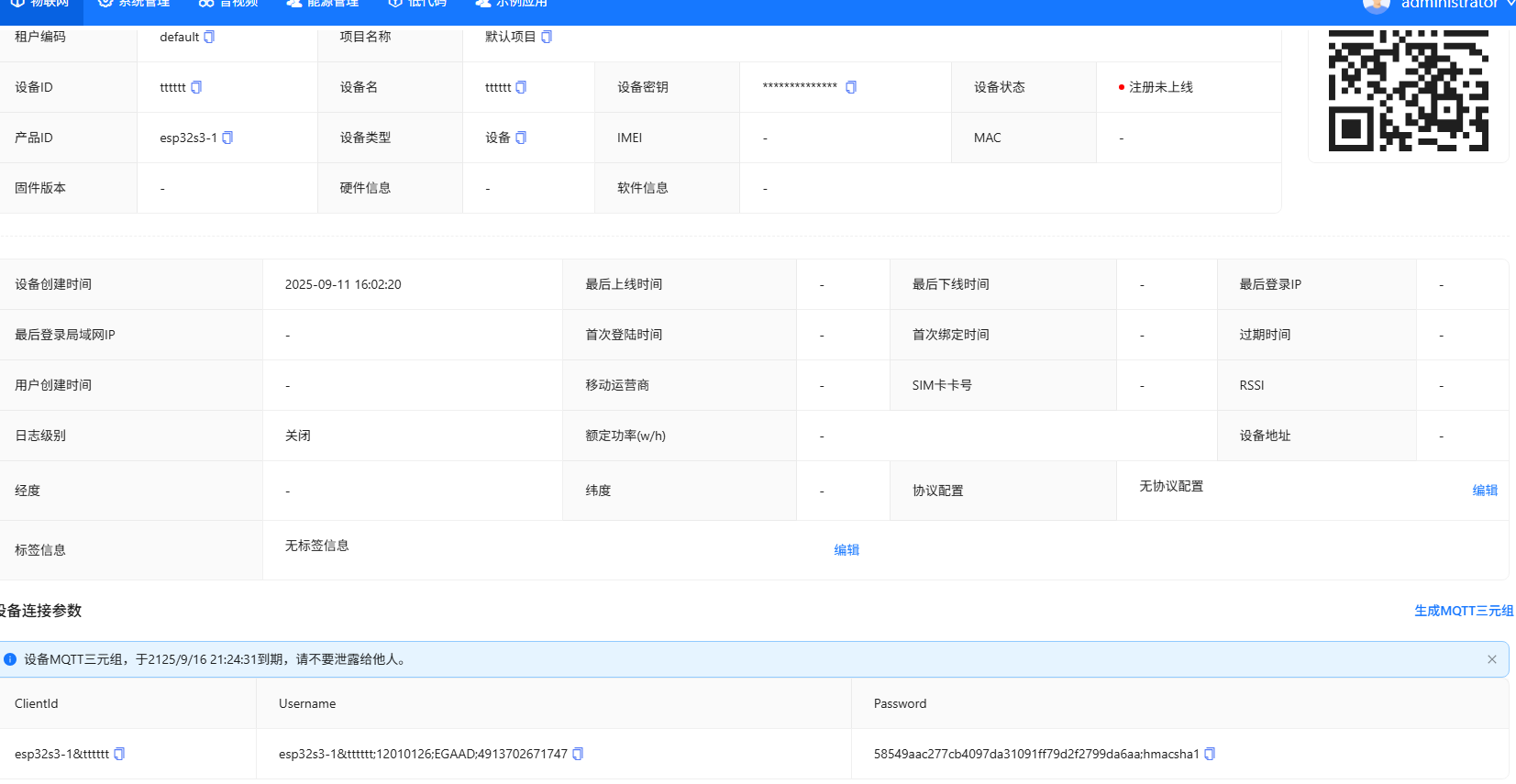

3.5 生成MQTT连接凭证

MQTT三元组是设备连接云平台的关键凭证。

1. 进入基本信息

   • 在设备详情页面，切换到 基本信息 标签页

2. 生成凭证

   • 点击 生成 按钮
   • 系统将自动生成以下信息：
     • Client ID：客户端标识符
     • Username：用户名
     • Password：密码

3. 保存凭证

   • 请妥善保存这些信息，后续设备端开发将使用



💻 设备接入代码实现

4.1 项目结构

建议的项目结构如下：

esp32_iot_project/
├── main/
│   ├── main.c              # 主程序入口
│   ├── mqtt_client.c       # MQTT客户端实现
│   ├── ota_handler.c       # OTA升级处理
│   └── wifi_manager.c      # WiFi管理
├── components/             # 自定义组件
├── CMakeLists.txt         # 构建配置
└── sdkconfig              # SDK配置

4.2 MQTT客户端配置

创建MQTT客户端配置文件：

// mqtt_config.h
#ifndef MQTT_CONFIG_H
#define MQTT_CONFIG_H

// MQTT服务器配置
#define MQTT_BROKER_URL     "mqtt://your-broker-url"
#define MQTT_BROKER_PORT    1883

// 设备凭证（从云平台获取）
#define MQTT_CLIENT_ID      "your-client-id"
#define MQTT_USERNAME       "your-username"
#define MQTT_PASSWORD       "your-password"

// 主题配置
#define MQTT_TOPIC_DATA     "/device/data"
#define MQTT_TOPIC_COMMAND  "/device/command"
#define MQTT_TOPIC_OTA      "/device/ota"

#endif

4.3 MQTT客户端实现

// mqtt_client.c
#include "mqtt_client.h"
#include "mqtt_config.h"
#include "esp_log.h"
#include "cJSON.h"

static const char *TAG = "MQTT_CLIENT";
static esp_mqtt_client_handle_t mqtt_client = NULL;

// MQTT事件处理函数
static void mqtt_event_handler(void *handler_args, esp_event_base_t base,
                              int32_t event_id, void *event_data)
{
    esp_mqtt_event_handle_t event = event_data;
    esp_mqtt_client_handle_t client = event->client;
    int msg_id;

    switch (event_id) {
        case MQTT_EVENT_CONNECTED:
            ESP_LOGI(TAG, "MQTT连接成功");

            // 订阅命令主题
            msg_id = esp_mqtt_client_subscribe(client, MQTT_TOPIC_COMMAND, 1);
            ESP_LOGI(TAG, "订阅命令主题成功, msg_id=%d", msg_id);

            // 订阅OTA主题
            msg_id = esp_mqtt_client_subscribe(client, MQTT_TOPIC_OTA, 1);
            ESP_LOGI(TAG, "订阅OTA主题成功, msg_id=%d", msg_id);
            break;

        case MQTT_EVENT_DISCONNECTED:
            ESP_LOGI(TAG, "MQTT连接断开");
            break;

        case MQTT_EVENT_DATA:
            ESP_LOGI(TAG, "收到MQTT消息");
            ESP_LOGI(TAG, "主题: %.*s", event->topic_len, event->topic);
            ESP_LOGI(TAG, "数据: %.*s", event->data_len, event->data);

            // 处理接收到的消息
            handle_mqtt_message(event->topic, event->topic_len,
                              event->data, event->data_len);
            break;

        case MQTT_EVENT_ERROR:
            ESP_LOGE(TAG, "MQTT错误");
            break;

        default:
            ESP_LOGI(TAG, "其他MQTT事件: %d", event_id);
            break;
    }
}

// 初始化MQTT客户端
esp_err_t mqtt_client_init(void)
{
    esp_mqtt_client_config_t mqtt_cfg = {
        .broker.address.uri = MQTT_BROKER_URL,
        .session.protocol_ver = MQTT_PROTOCOL_V_5,
        .network.disable_auto_reconnect = false,
        .credentials.client_id = MQTT_CLIENT_ID,
        .credentials.username = MQTT_USERNAME,
        .credentials.authentication.password = MQTT_PASSWORD,
        .session.last_will.topic = "/device/status",
        .session.last_will.msg = "offline",
        .session.last_will.msg_len = strlen("offline"),
        .session.last_will.qos = 1,
        .session.last_will.retain = true,
    };

    mqtt_client = esp_mqtt_client_init(&mqtt_cfg);
    if (mqtt_client == NULL) {
        ESP_LOGE(TAG, "MQTT客户端初始化失败");
        return ESP_FAIL;
    }

    esp_mqtt_client_register_event(mqtt_client, ESP_EVENT_ANY_ID,
                                  mqtt_event_handler, NULL);

    esp_err_t ret = esp_mqtt_client_start(mqtt_client);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "MQTT客户端启动失败: %s", esp_err_to_name(ret));
        return ret;
    }

    ESP_LOGI(TAG, "MQTT客户端初始化成功");
    return ESP_OK;
}

// 发布数据到云平台
esp_err_t mqtt_publish_data(const char *data)
{
    if (mqtt_client == NULL) {
        ESP_LOGE(TAG, "MQTT客户端未初始化");
        return ESP_FAIL;
    }

    int msg_id = esp_mqtt_client_publish(mqtt_client, MQTT_TOPIC_DATA,
                                        data, 0, 1, 0);
    if (msg_id < 0) {
        ESP_LOGE(TAG, "数据发布失败");
        return ESP_FAIL;
    }

    ESP_LOGI(TAG, "数据发布成功, msg_id=%d", msg_id);
    return ESP_OK;
}

4.4 消息处理实现

// 处理MQTT消息
static void handle_mqtt_message(const char *topic, int topic_len,
                               const char *data, int data_len)
{
    // 检查是否为OTA升级消息
    if (strncmp(topic, MQTT_TOPIC_OTA, topic_len) == 0) {
        handle_ota_message(data, data_len);
        return;
    }

    // 检查是否为命令消息
    if (strncmp(topic, MQTT_TOPIC_COMMAND, topic_len) == 0) {
        handle_command_message(data, data_len);
        return;
    }

    ESP_LOGW(TAG, "未知消息主题: %.*s", topic_len, topic);
}

// 处理命令消息
static void handle_command_message(const char *data, int data_len)
{
    cJSON *root = cJSON_ParseWithLength(data, data_len);
    if (root == NULL) {
        ESP_LOGE(TAG, "命令消息解析失败");
        return;
    }

    cJSON *command = cJSON_GetObjectItem(root, "command");
    if (command && cJSON_IsString(command)) {
        ESP_LOGI(TAG, "收到命令: %s", command->valuestring);

        // 根据命令执行相应操作
        if (strcmp(command->valuestring, "restart") == 0) {
            ESP_LOGI(TAG, "执行重启命令");
            esp_restart();
        } else if (strcmp(command->valuestring, "get_status") == 0) {
            // 发送设备状态
            send_device_status();
        }
    }

    cJSON_Delete(root);
}

// 发送设备状态
static void send_device_status(void)
{
    cJSON *status = cJSON_CreateObject();
    cJSON_AddStringToObject(status, "device_id", MQTT_CLIENT_ID);
    cJSON_AddStringToObject(status, "status", "online");
    cJSON_AddNumberToObject(status, "uptime", esp_timer_get_time() / 1000000);
    cJSON_AddNumberToObject(status, "free_heap", esp_get_free_heap_size());

    char *status_string = cJSON_Print(status);
    mqtt_publish_data(status_string);

    free(status_string);
    cJSON_Delete(status);
}

🔄 设备OTA升级实现

5.1 云平台OTA配置

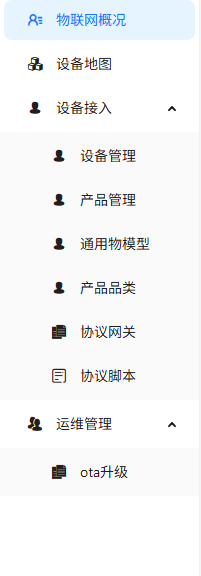

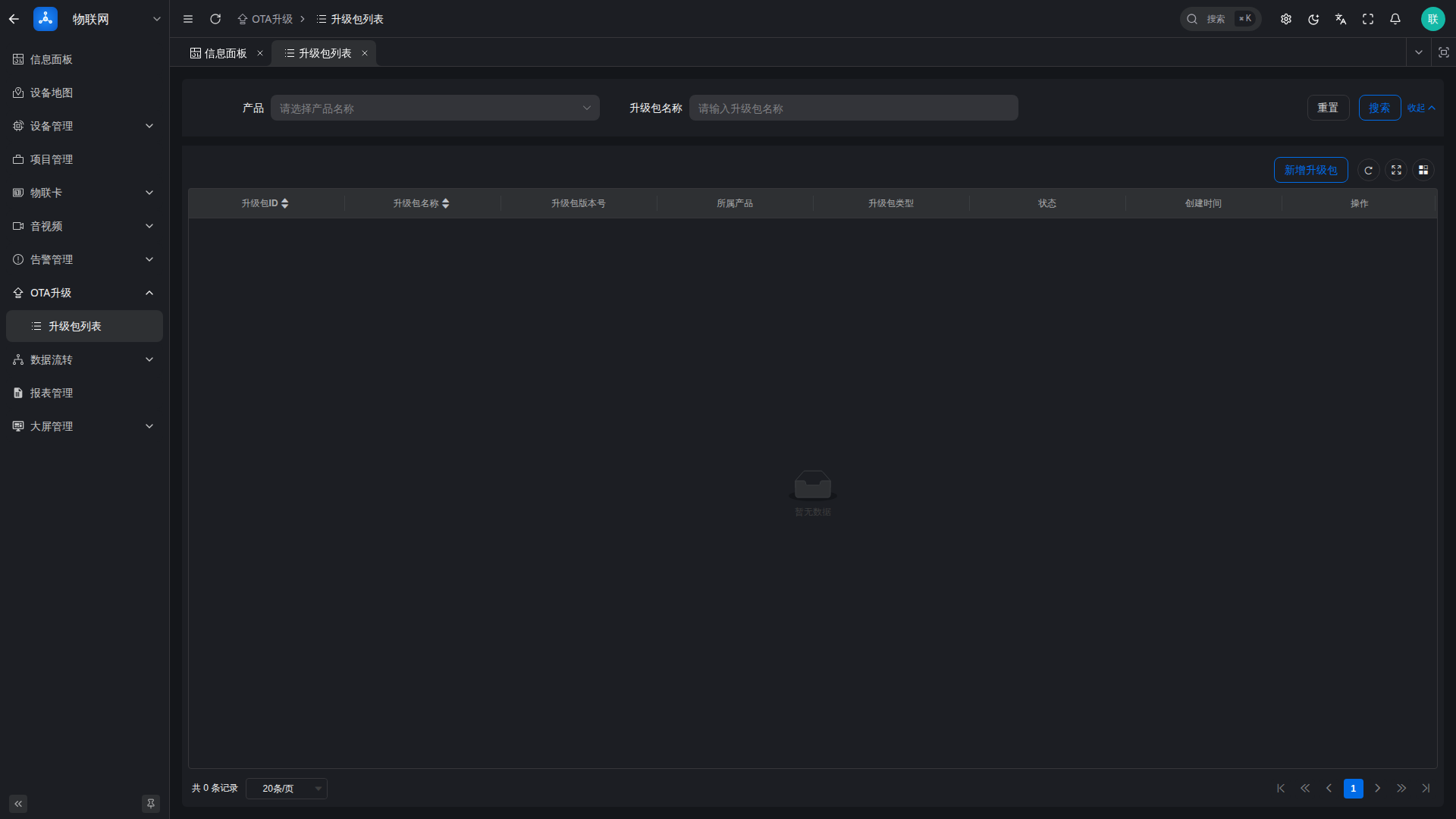

1. 进入OTA管理

   • 登录联犀云平台
   • 点击左侧菜单：OTA升级 → 升级包列表

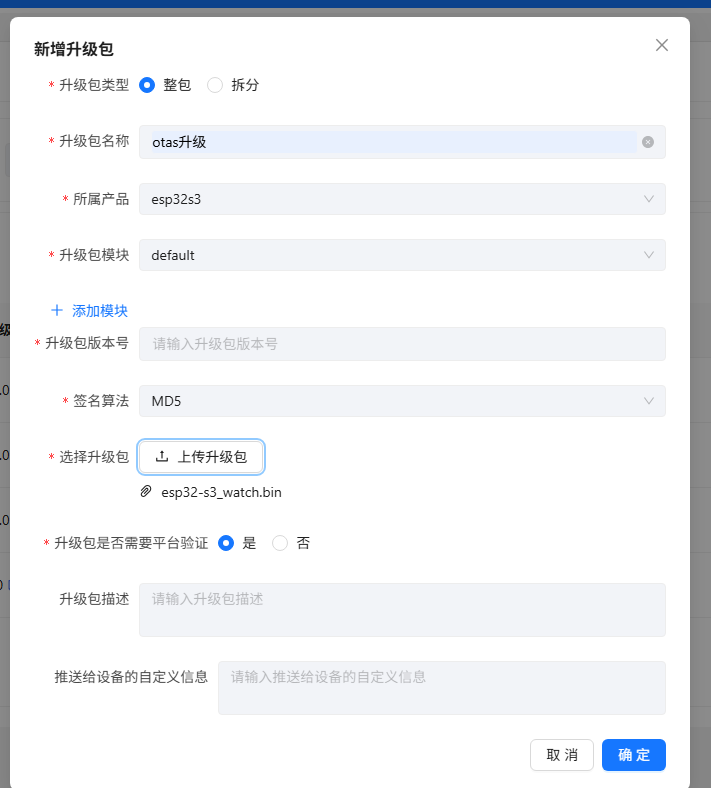

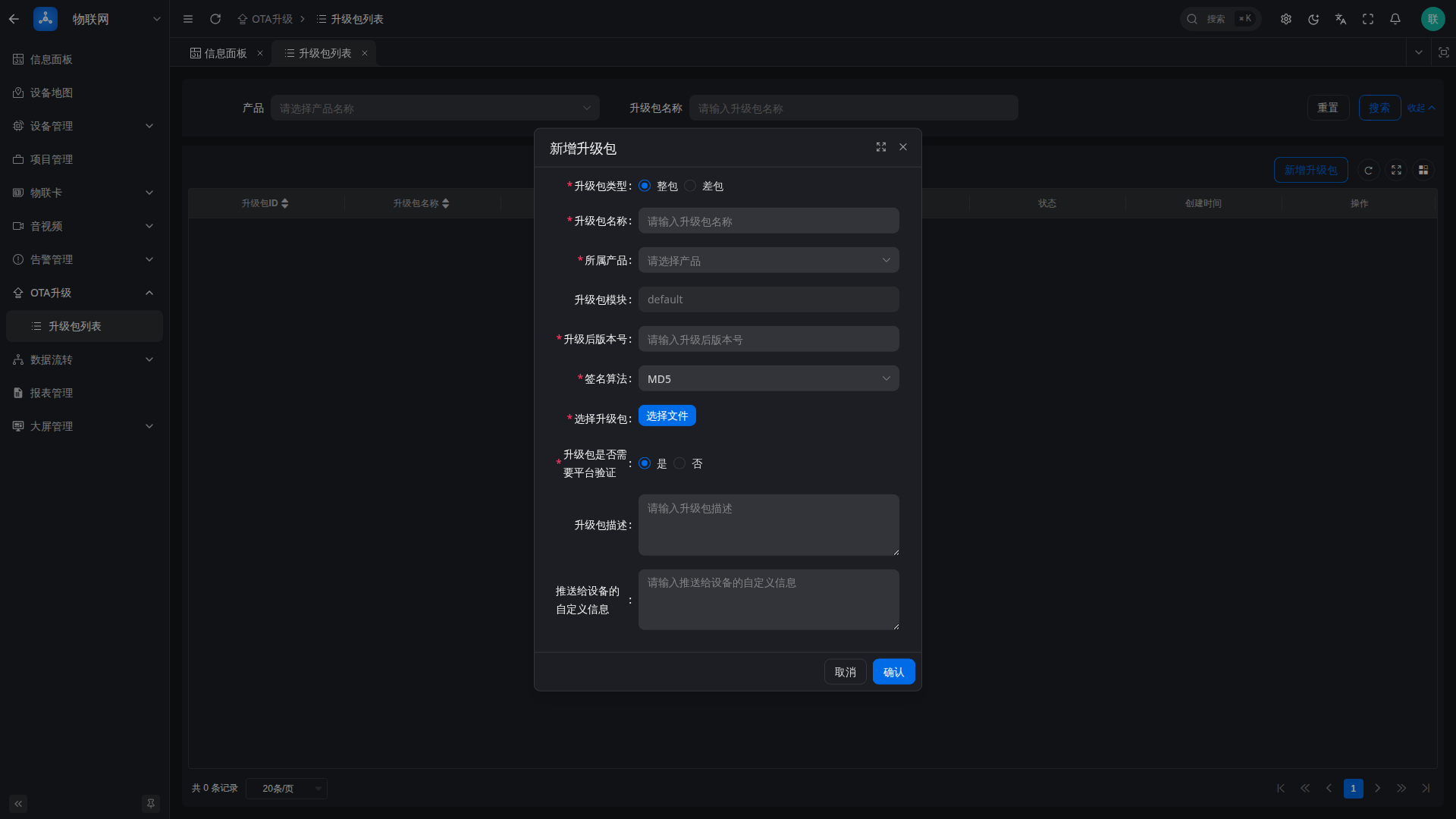

2. 创建升级包

   • 点击 新建升级包 按钮
   • 填写升级包信息：
     • 升级包名称：输入有意义的名称（如：v1.0.1）
     • 升级包描述：详细描述本次升级内容
     • 选择设备类型：选择对应的产品
     • 上传固件：上传编译好的ESP32固件（.bin文件）
   • 点击 确认 完成升级包创建



5.2 OTA处理代码实现

// ota_handler.c
#include "ota_handler.h"
#include "esp_log.h"
#include "esp_https_ota.h"
#include "esp_ota_ops.h"
#include "cJSON.h"

static const char *TAG = "OTA_HANDLER";

// 处理OTA升级消息
void handle_ota_message(const char *data, int data_len)
{
    cJSON *root = cJSON_ParseWithLength(data, data_len);
    if (root == NULL) {
        ESP_LOGE(TAG, "OTA消息解析失败");
        return;
    }

    cJSON *method = cJSON_GetObjectItem(root, "method");
    if (method && cJSON_IsString(method) &&
        strcmp(method->valuestring, "upgrade") == 0) {

        ESP_LOGI(TAG, "收到OTA升级指令");
        handle_ota_upgrade(root);
    } else {
        ESP_LOGW(TAG, "未知的OTA消息类型");
    }

    cJSON_Delete(root);
}

// 处理OTA升级
static void handle_ota_upgrade(cJSON *root)
{
    cJSON *params = cJSON_GetObjectItem(root, "params");
    if (params == NULL) {
        ESP_LOGE(TAG, "OTA参数缺失");
        return;
    }

    cJSON *url = cJSON_GetObjectItem(params, "url");
    cJSON *version = cJSON_GetObjectItem(params, "version");
    cJSON *size = cJSON_GetObjectItem(params, "size");

    if (url == NULL || version == NULL) {
        ESP_LOGE(TAG, "OTA升级信息不完整");
        return;
    }

    ESP_LOGI(TAG, "开始OTA升级");
    ESP_LOGI(TAG, "版本: %s", version->valuestring);
    ESP_LOGI(TAG, "URL: %s", url->valuestring);
    if (size) {
        ESP_LOGI(TAG, "大小: %d bytes", size->valueint);
    }

    // 执行OTA升级
    esp_err_t ret = perform_ota_upgrade(url->valuestring);
    if (ret == ESP_OK) {
        ESP_LOGI(TAG, "OTA升级成功，即将重启");
        esp_restart();
    } else {
        ESP_LOGE(TAG, "OTA升级失败: %s", esp_err_to_name(ret));
    }
}

// 执行OTA升级
static esp_err_t perform_ota_upgrade(const char *url)
{
    esp_http_client_config_t config = {
        .url = url,
        .cert_pem = NULL,  // 如果使用HTTPS，需要提供证书
        .timeout_ms = 30000,
    };

    esp_https_ota_config_t ota_config = {
        .http_config = &config,
        .http_client_init_cb = NULL,
        .bulk_flash_erase = true,
        .partial_http_download = true,
        .max_http_request_size = 1024,
    };

    esp_err_t ret = esp_https_ota(&ota_config);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "OTA升级失败: %s", esp_err_to_name(ret));
        return ret;
    }

    ESP_LOGI(TAG, "OTA升级完成");
    return ESP_OK;
}

// 获取当前固件版本
const char* get_firmware_version(void)
{
    const esp_app_desc_t *app_desc = esp_app_get_description();
    return app_desc->version;
}

// 检查是否有新版本
bool check_for_updates(void)
{
    // 这里可以实现版本检查逻辑
    // 例如：向服务器查询最新版本信息
    return false;
}

5.3 主程序集成

// main.c
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "wifi_manager.h"
#include "mqtt_client.h"
#include "ota_handler.h"

static const char *TAG = "MAIN";

void app_main(void)
{
    ESP_LOGI(TAG, "设备启动中...");
    ESP_LOGI(TAG, "固件版本: %s", get_firmware_version());

    // 初始化WiFi
    if (wifi_init() != ESP_OK) {
        ESP_LOGE(TAG, "WiFi初始化失败");
        return;
    }

    // 等待WiFi连接
    if (wifi_wait_connected(10000) != ESP_OK) {
        ESP_LOGE(TAG, "WiFi连接超时");
        return;
    }

    ESP_LOGI(TAG, "WiFi连接成功");

    // 初始化MQTT客户端
    if (mqtt_client_init() != ESP_OK) {
        ESP_LOGE(TAG, "MQTT客户端初始化失败");
        return;
    }

    ESP_LOGI(TAG, "设备初始化完成");

    // 主循环
    while (1) {
        // 发送心跳数据
        send_heartbeat();

        // 检查OTA更新
        if (check_for_updates()) {
            ESP_LOGI(TAG, "发现新版本，准备升级");
        }

        vTaskDelay(pdMS_TO_TICKS(30000)); // 30秒间隔
    }
}

// 发送心跳数据
static void send_heartbeat(void)
{
    cJSON *heartbeat = cJSON_CreateObject();
    cJSON_AddStringToObject(heartbeat, "type", "heartbeat");
    cJSON_AddNumberToObject(heartbeat, "timestamp", esp_timer_get_time() / 1000000);
    cJSON_AddNumberToObject(heartbeat, "free_heap", esp_get_free_heap_size());
    cJSON_AddStringToObject(heartbeat, "version", get_firmware_version());

    char *heartbeat_string = cJSON_Print(heartbeat);
    mqtt_publish_data(heartbeat_string);

    free(heartbeat_string);
    cJSON_Delete(heartbeat);
}

5.4 执行OTA升级

1. 触发升级

   • 在云平台的OTA升级页面，找到刚创建的升级包
   • 点击 验证 按钮，系统将向目标设备下发升级指令

2. 升级过程

   • 设备接收到升级指令后，自动下载新固件
   • 下载完成后，验证固件完整性
   • 验证通过后，执行固件更新
   • 更新完成后，设备自动重启

3. 升级结果

   • 设备重启后运行新版本固件
   • 可通过日志查看升级过程
   • 升级失败时，设备会回滚到原版本

❓ 常见问题与解决方案

6.1 连接问题

问题	可能原因	解决方案
设备无法连接云平台	WiFi连接异常	检查WiFi配置和信号强度
MQTT连接失败	凭证错误	验证Client ID、Username、Password
连接频繁断开	网络不稳定	检查网络质量，增加重连机制

6.2 OTA升级问题

问题	可能原因	解决方案
OTA升级失败	固件格式错误	确认固件为.bin格式
下载超时	网络连接不稳定	检查网络连接，增加超时时间
升级后无法启动	固件损坏	检查固件完整性，使用备份分区

6.3 数据通信问题

问题	可能原因	解决方案
数据上报失败	消息格式错误	检查JSON格式和字段名称
命令下发无响应	主题订阅错误	确认订阅的主题名称正确
消息丢失	QoS设置不当	使用QoS 1或2确保消息送达

6.4 调试技巧

1. 启用详细日志

   esp_log_level_set("*", ESP_LOG_DEBUG);

2. 使用串口监控

   idf.py monitor

3. 检查网络连接

   esp_ping_config_t ping_config = ESP_PING_DEFAULT_CONFIG();
   ping_config.target_addr = esp_ip4addr_aton("8.8.8.8");
   esp_ping_handle_t ping;
   esp_ping_new_session(&ping_config, &ping);

📚 资源链接

官方文档

• 联犀云平台官方文档
• ESP-IDF编程指南
• MQTT协议规范

开发工具

• ESP-IDF安装指南
• VS Code ESP-IDF插件
• 串口调试工具

社区支持

• ESP32官方论坛
• 联犀技术社区
• GitHub Issues

🎉 总结

本教程详细介绍了联犀物联网平台的完整接入流程，包括：

核心功能实现

• ✅ 云平台配置：产品创建、设备管理、物模型配置
• ✅ 设备接入：MQTT连接、消息处理、数据上报
• ✅ OTA升级：远程固件更新、版本管理、错误处理
• ✅ 故障排查：常见问题解决、调试技巧、性能优化

最佳实践建议

1. 安全性：使用TLS加密连接，定期更新设备凭证
2. 可靠性：实现断线重连、消息重发、错误恢复机制
3. 性能：优化内存使用、减少网络流量、提高响应速度
4. 维护性：完善的日志记录、版本管理、测试覆盖

下一步计划

• 实现设备分组管理
• 添加数据可视化功能
• 集成边缘计算能力
• 支持更多通信协议

通过本教程，您已经掌握了物联网设备接入和OTA升级的核心技术。如有疑问或需要技术支持，请参考相关文档或联系技术团队。

---

📝 文档版本：v1.0
🕒 最后更新：2024年12月
👨‍💻 维护团队：联犀技术团队

更新日志

2026/8/21 03:59

查看所有更新日志

• 4ab8f-Merge #25 into master from docs/third-party-protocols于 2026/8/21
• 7e927-文档站全面重构：目录重排、首页重写、案例独立成站、应用市场下线于 2026/8/4
• 66485-docs: 更新设备接入文档中的MQTT地址与后台地址于 2026/5/9
• bddea-docs: 更新文档结构、添加新内容并优化现有文档于 2025/12/28

贡献者: godLei6, 杨磊

上一页OTA升级

下一页WiFi蓝牙绑定流程
