这篇教程带你走完：现场表计 → OpenGW → 物联网设备与数据 → 能耗统计 → AI 制作画面 → 发布并绑定到能耗管理。平台应用菜单目前显示为“能耗中心”，本文的“能耗管理”均指该应用。

第一次实施，请顺序阅读。已经接通设备的，可以直接看能耗配置、AI 制作画面；需要文件的，直接到五类网关模板下载。

先分清三种画面绑定

想做什么	在哪里配置	保存到哪里	日常怎么看
项目能源总览	能耗中心 → 大屏 → 能源大屏配置	当前项目	进入“大屏”，展示默认方案或选定的自定义画面
项目数字孪生	能耗中心 → 电力集抄 → 配电图 → 孪生	当前项目	在“孪生”页签查看整个项目的空间或设备场景
不同区域的配电图	能耗中心 → 电力集抄 → 配电图 → 区域	选中的区域	切换区域，查看该区域绑定的画面

组件绑定数据决定画面里显示哪台设备、哪个字段；页面绑定画面决定从哪个业务入口打开这张画面。两步都完成，才能从业务页面看到正确数据。三处展示配置分别保存，不会互相代填。

开始前准备

准备可管理企业项目的账号，确认已开通物联网、能耗中心及所需大屏管理权限。平台管理员身份不自动等于企业大屏管理权限；菜单不可见时，请管理员核对应用与角色授权。

先确认浏览器时区与平台统计日界一致。本次按北京时间（Asia/Shanghai，UTC+8）核对；跨时区浏览器不会自动改写平台的日统计口径，时区不一致会影响“今日／昨日”等范围。网关报文保留真实采集时间，不为匹配图表修改设备时间。

以“一台网关、一块电表、一个独立区域”为最小起点，记录：

资料	用途
平台地址、企业、项目、区域	让物联网、能耗查询与画面使用同一业务范围
网关产品标识、网关设备标识	取得该网关专属的连接身份
电表产品标识、电表设备标识	注册子设备、查询数据及绑定图上对象
电表型号、协议、地址、串口或网络参数	配置现场采集，不能从平台设备编号推断
物模型标识、单位与倍率	对齐采集字段与能耗统计

先在物联网项目管理中准备项目、区域；已有项目直接复用。在能耗中心切换到同一项目，在“设备空间 → 区域管理”核对区域与设备归属。设备分组用于检索和管理，不替代区域或计量关系。详细页面说明见设备空间。

直接使用预置的五类产品

平台已经提前创建好电表、水表、气表、热表、煤表五类能源产品，累计量和增量量的物模型定义均已预先导入，对应差值脚本及绑定也已准备。首次接入直接选用，不需要再逐类新建产品、添加物模型或编写差值脚本。

1. 进入“物联网 → 设备接入 → 产品管理”，在“产品名称”输入“表”并搜索，找到带“公共产品”标记的电表、水表、气表、热表、煤表。接入网关时另行搜索已有的“opengw网关”产品。
2. 点击对应产品名称进入详情，记录产品 ID。网关上报节点注册电表填电表产品 ID，注册水表填水表产品 ID，其余类型同理；不要填网关产品 ID。
3. 按下一节下载对应的网关上报模型，在 OpenGW 中关联实际采集变量。平台预置产品负责云端的字段和统计，上报模型负责网关侧的字段对应，两者不是同一个导入步骤。
4. 设备编号由你为每台表分别确定。产品可以复用，同一产品下的不同表计使用各自的设备编号。

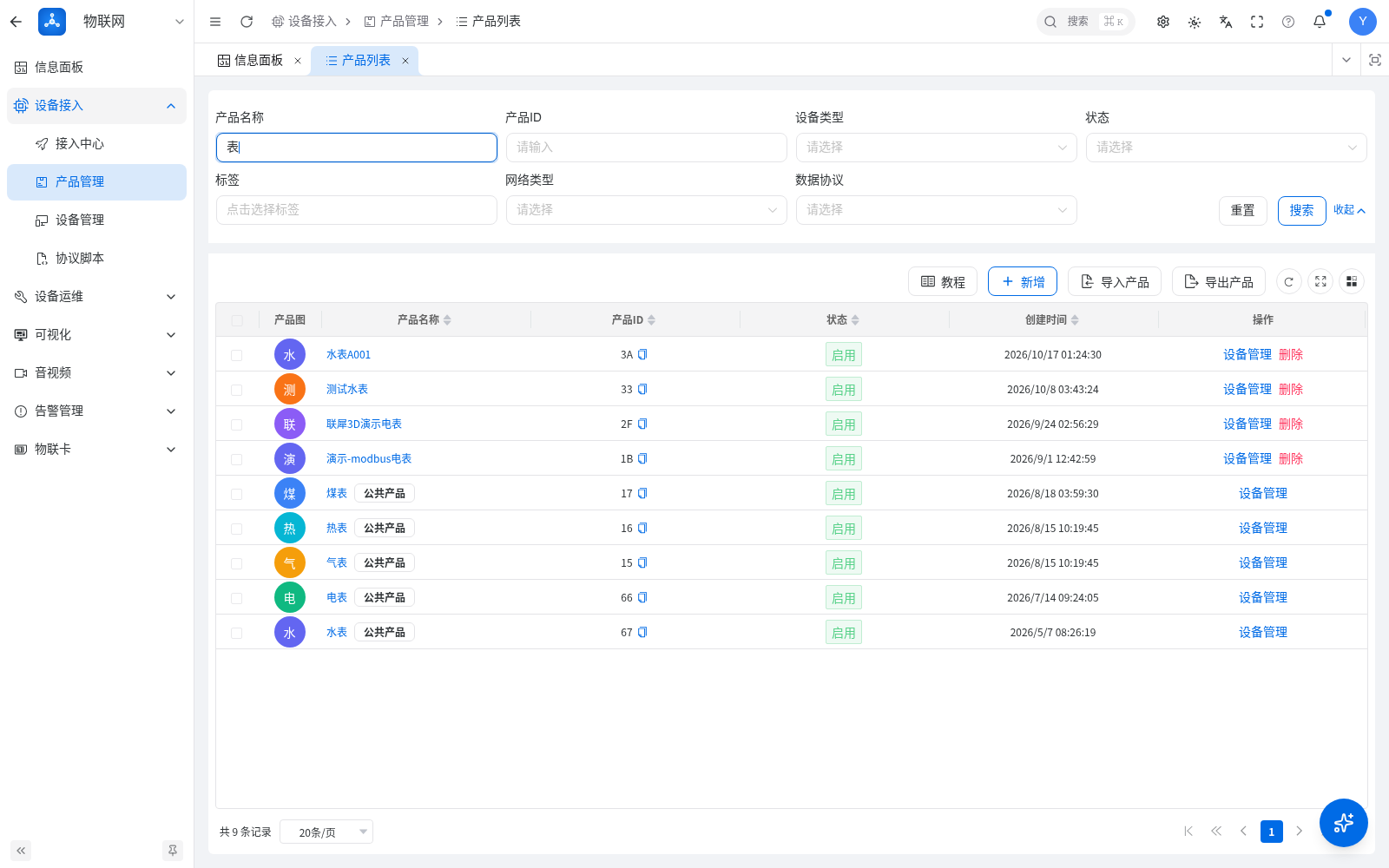

2026-10-27，SaaS 演示账号的产品列表。按产品名称找到五类表计，使用自己环境页面显示的产品 ID；不照抄截图中的编号。

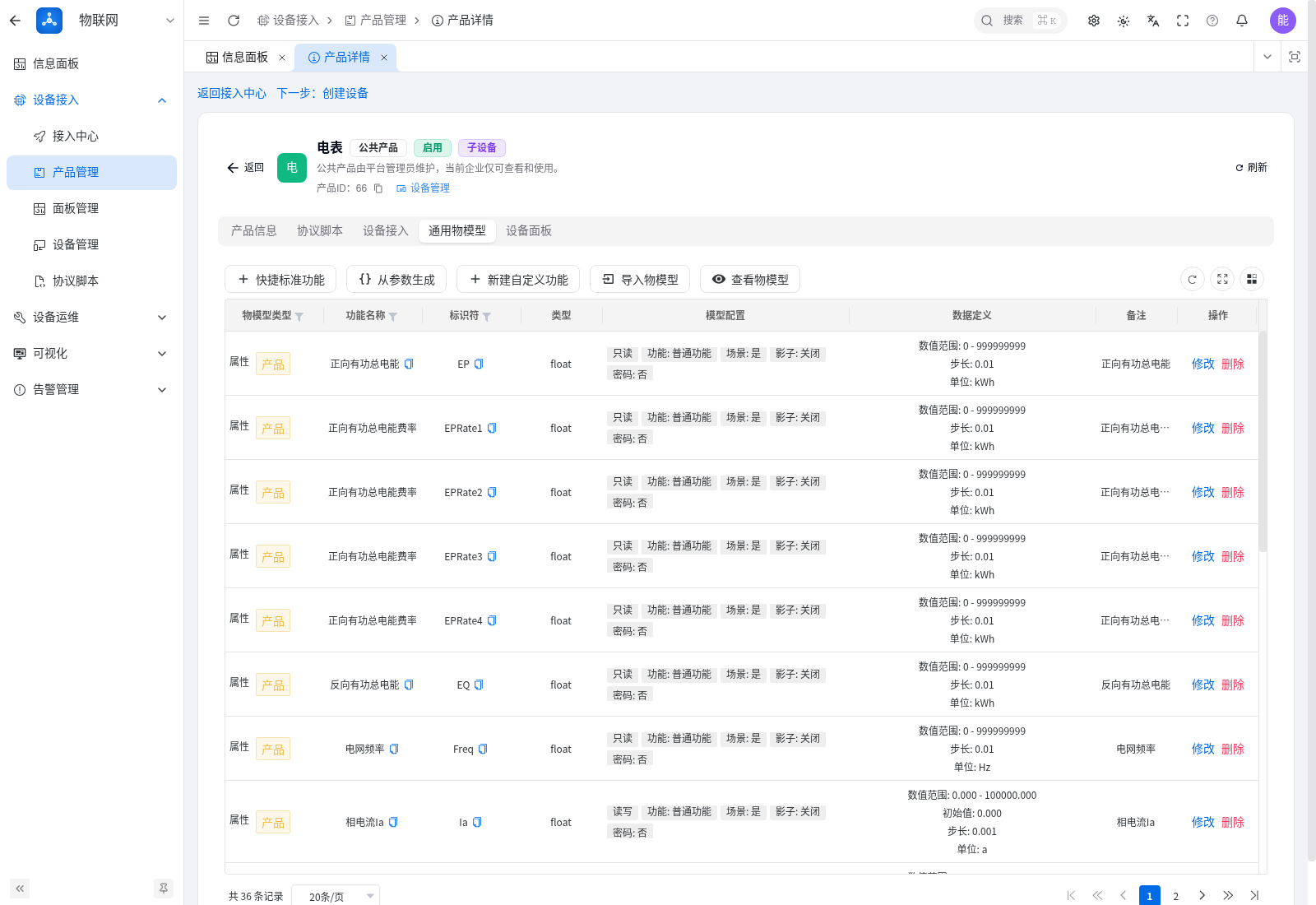

2026-10-27，本机 KVM 隔离联犀，默认电表产品 → 通用物模型。未设置列筛选，页脚显示“共 36 条记录”，列表分页展示；这一张用于核对完整属性数量，不是只有一个模型字段。产品 ID 使用自己环境的值。

查看顺序：先清空“物模型类型／功能名称／标识符”列的筛选，核对总数；再按标识符分别筛选 TotalEnergy 与 TotalEnergyChange，查看下列两项已有定义。这里只查询，不点击“导入物模型”或“新建自定义功能”。

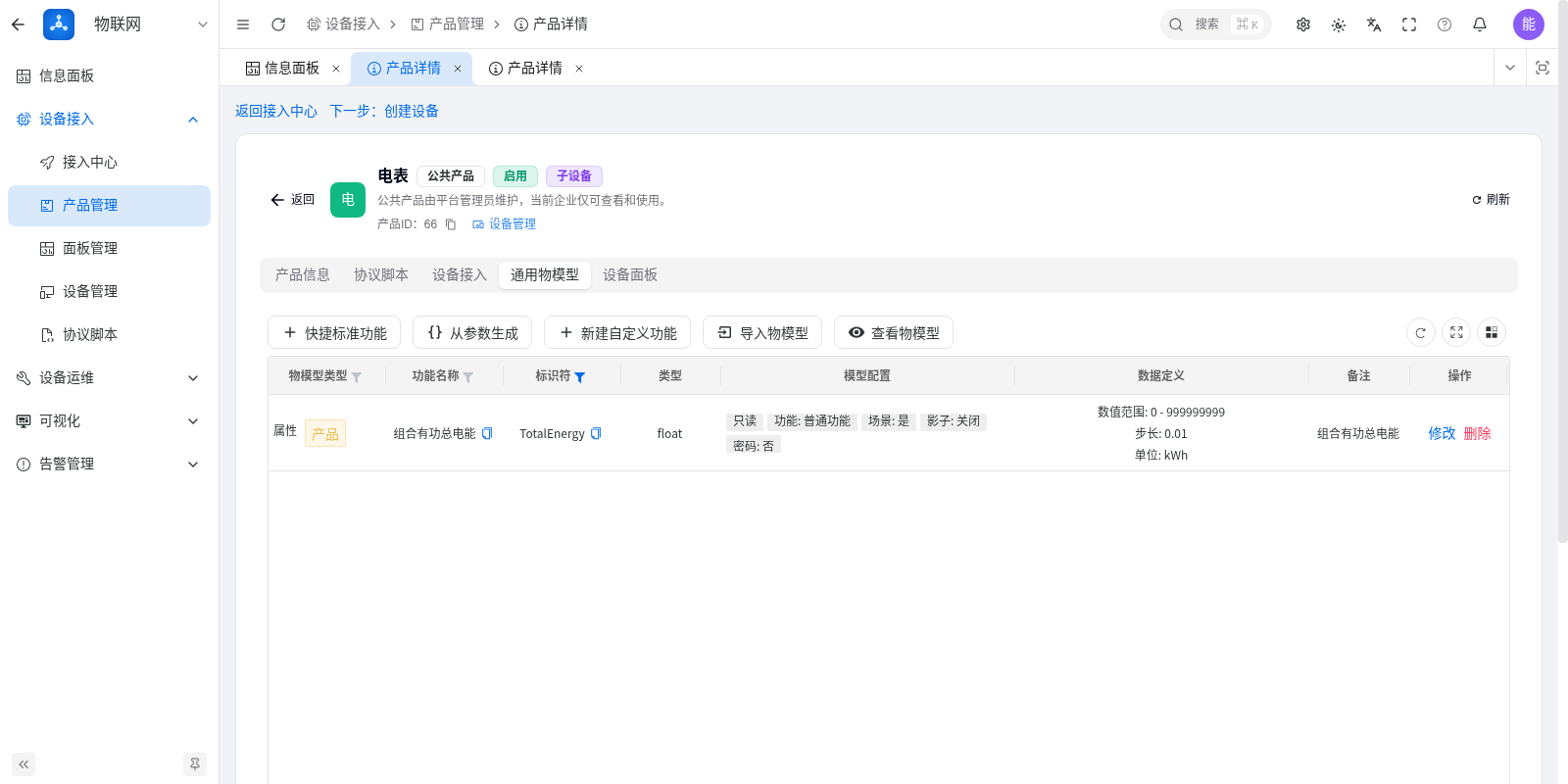

2026-10-27，本机 KVM 隔离联犀。按标识符筛选 TotalEnergy，显示已预先导入的累计电量字段，类型 float、单位 kWh。这里是字段定义，不是电表实时读数；筛选后“共 1 条记录”只表示匹配一项。

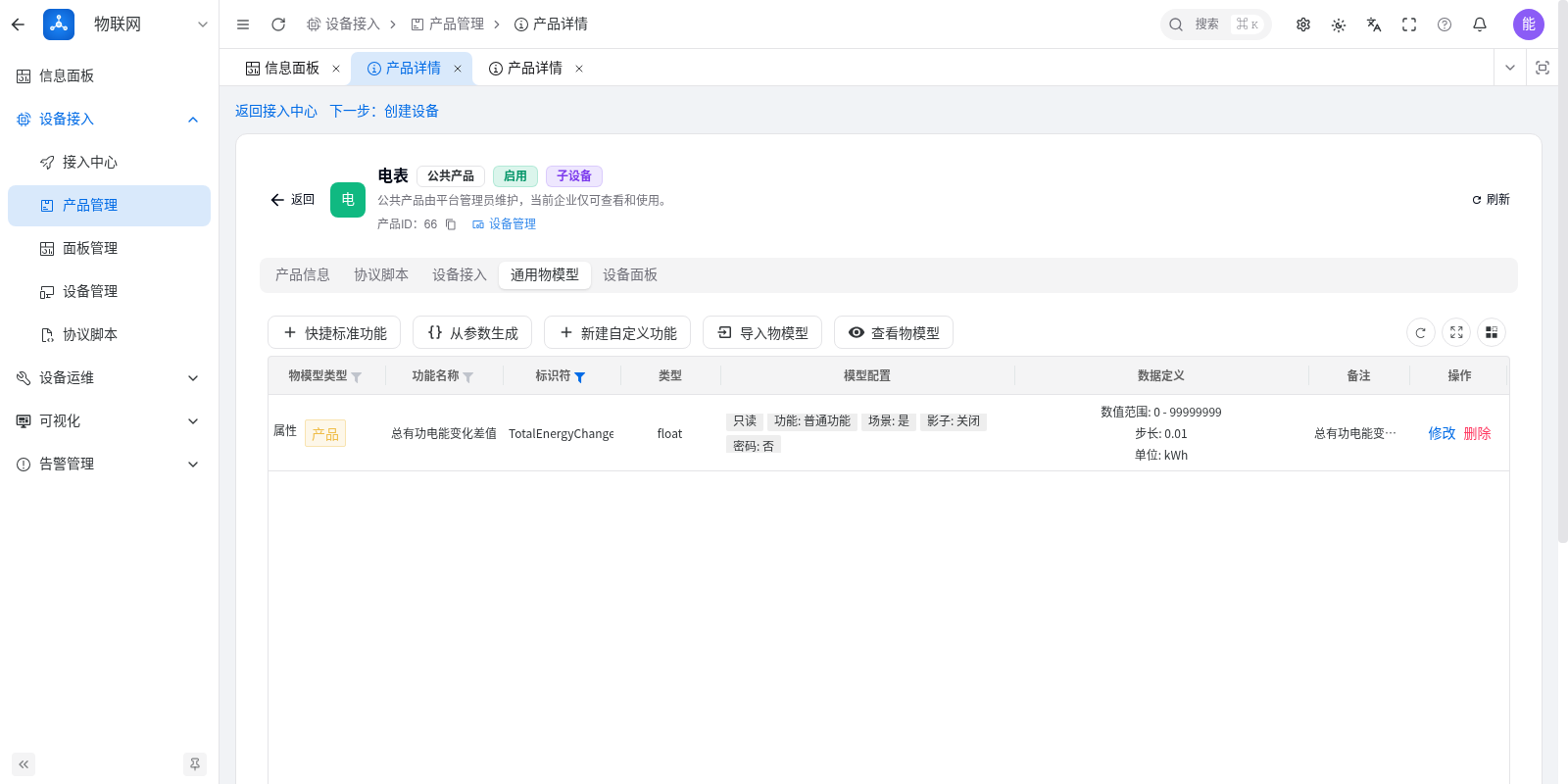

2026-10-27，本机 KVM 隔离联犀。按标识符筛选 TotalEnergyChange，显示已预先导入的增量字段，类型 float、单位 kWh。字段定义一直存在；差值脚本计算并写入的是它的数值。这里只核对定义，数值要到设备属性日志查看。其他四类产品按同样方式核对累计与增量字段。

默认物模型与模板的对应关系

一份电表模板包含多个属性，并与默认电表产品的物模型逐项对应。 2026-10-27 核对默认初始化定义及本机隔离平台：默认“电表”产品共有 36 项属性，下载文件包含其中 35 项，标识符与平台完全一致；剩余的 TotalEnergyChange 字段定义也已导入，只是其数值由已启用并绑定的差值脚本计算，因此不放入网关上报模板。物模型定义与数据计算是两步：导入字段本身不会自动产生增量数值。

电表属性组	平台标识符，也是模板的 UploadName	项数
组合有功电能及分费率	TotalEnergy、TotalEnergyRate1、TotalEnergyRate2、TotalEnergyRate3、TotalEnergyRate4	5
正向有功电能及分费率	EP、EPRate1、EPRate2、EPRate3、EPRate4	5
反向有功电能	EQ	1
三相电压	Ua、Ub、Uc	3
三相电流	Ia、Ib、Ic	3
总及各相有功功率	P、Pa、Pb、Pc	4
总及各相无功功率	Q、Qa、Qb、Qc	4
总及各相视在功率	S、Sa、Sb、Sc	4
总及各相功率因素	PF、PFa、PFb、PFc	4
电网频率	Freq	1
跳合闸属性	Relay，本教程不执行控制	1
已导入、数值由脚本计算的电量增量	TotalEnergyChange，不放入网关模板	1

五类模板均与当前默认导入的物模型逐项对应，只去掉数值由差值脚本计算的增量字段。水表同时保留默认的累计流量、阀门状态和阀门控制属性。

默认产品	平台属性总数	XLSX 上报属性数	已导入但由脚本计算数值、不在 XLSX 中
电表	36	35	TotalEnergyChange
水表	4	3	PostiveFluxChange
气表	2	1	TotalGasChange
热表	2	1	TotalHeatChange
煤表	2	1	TotalCoalChange

同一默认产品可以供多台表计复用，每台表使用各自的设备编号；不用为每台表重新建产品或物模型。现场设备没有的点位不要伪造数值，按实际采集能力选用模板中的对应属性。判断模板是否配套，应核对 UploadName 与默认物模型标识符，并按实际采集能力使用。

五类网关模板下载

下载当前五类模板，导入 OpenGW 的「上行通信 → 上报模型」，直接使用平台默认产品。 文件已按 OpenGW V1.19.2 实际导出的上报属性表头核对，更新日期为 2026-10-27。

能源类型	单独下载	目标累计量／单位	文件说明
电	电表默认物模型配套模板（35 项）（在新窗口打开）	TotalEnergy／kWh；P／kW 等	对应默认电表 35 项属性，不含差值字段
水	水表默认物模型配套模板（3 项）（在新窗口打开）	PostiveFlux／m³	累计流量、ValveStatus、ValveCtrl
气	气表默认物模型配套模板（1 项）（在新窗口打开）	TotalGas／m³	对应默认物模型，去掉差值字段
热	热表默认物模型配套模板（1 项）（在新窗口打开）	TotalHeat／kWh	对应默认物模型，去掉差值字段
煤	煤表默认物模型配套模板（1 项）（在新窗口打开）	TotalCoal／t	对应默认物模型，去掉差值字段

下载五类模板 ZIP 合集（在新窗口打开） · 使用说明（在新窗口打开） · SHA-256 校验清单（在新窗口打开）

水表包含 PostiveFlux、ValveStatus、ValveCtrl 三项；气、热、煤各保留默认累计量。累计量使用 double、2 位小数，水表枚举使用 uint32、0 位小数，与默认物模型及电表模板的枚举表示方式对应。它们是上报属性映射表，不包含采集寄存器或设备地址；现场协议与点位另行配置。水表枚举分别为 ValveStatus：0 开、1 关、2 异常；ValveCtrl：0 开阀、1 关阀。模板包含控制属性不代表执行控制。

导入入口与字段映射

1. 在自己的 OpenGW 进入「上行通信 → 上报模型」，选中自己的测试上报模型；没有模型时先在自己的环境添加。点击属性区的「从xlsx导入」，打开“导入模型属性”弹窗。
2. 选择本节对应文件，核对后上传。第二行应为 Index/Name/Label/UploadName/Type/Decimals/Min/Max/MinMaxAlarm/Step/StepAlarm 共 11 列。当前版本弹窗没有空模板下载按钮；其他版本先与其自身导出表头核对。
3. Name 对应实际采集变量名，按本地“查看变量”调整；UploadName 对应平台物模型标识，保持下表拼写。Label 为显示说明，序号唯一，计量类型使用 double。不要把 PostiveFlux 改成 PositiveFlux。
4. 此表没有单位和读写权限列。目标单位写在新模型标签与配套说明中，平台直接使用预置计量物模型；不要自行添加不受支持的列。在下行采集侧按真实表计配置协议、设备地址、串口或网络参数及单位换算。
5. 在上报节点关联实际采集设备和本次上报模型，填写自己的子设备产品 ID、设备编号和上报周期，再执行后文的「注册设备到平台」。这些连接参数不在本表中填写。

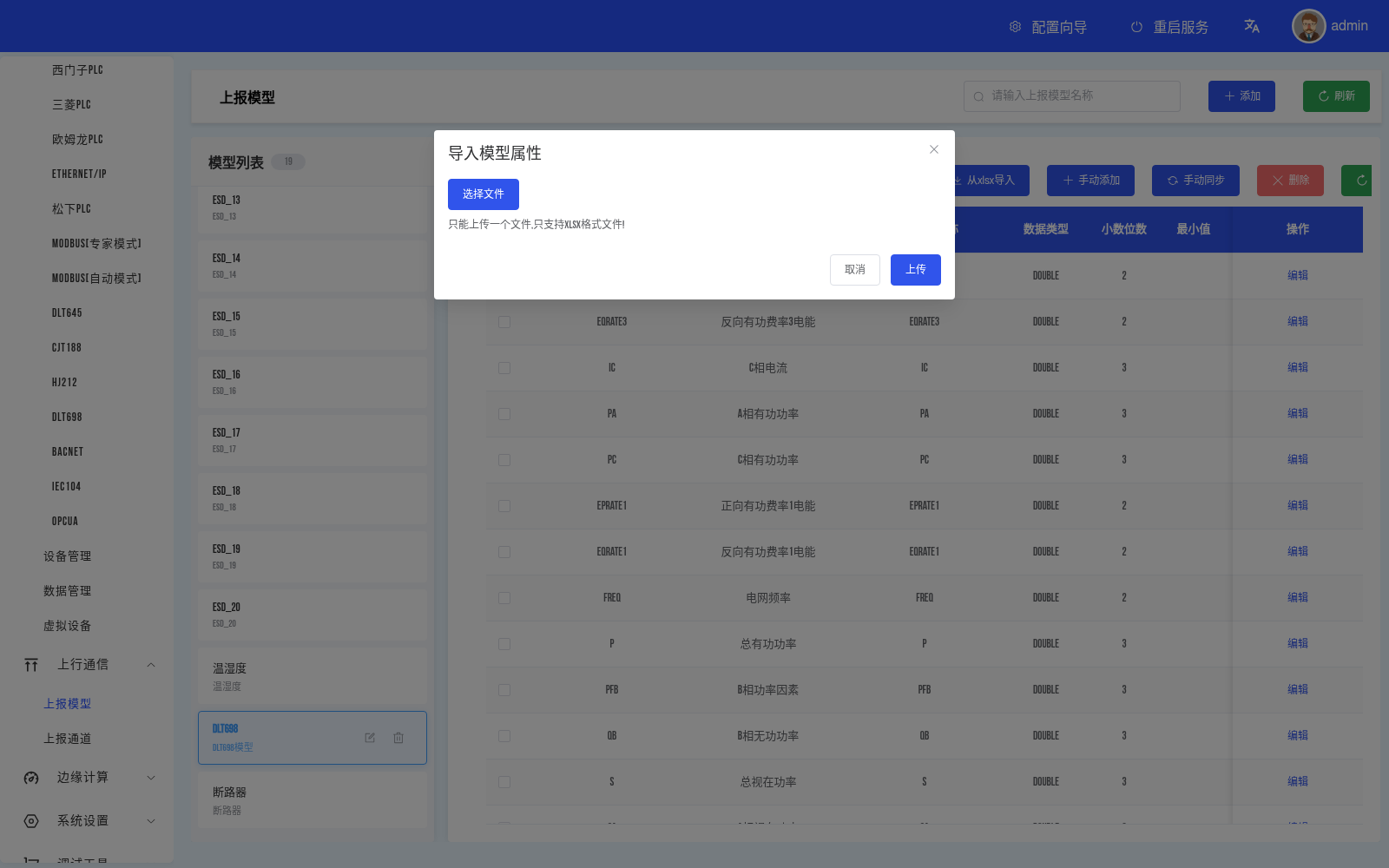

2026-10-27，用户提供的 OpenGW V1.19.2，只读打开弹窗并取消，未选择文件或上传。背景为已有上报模型，不要求使用截图中的模型名称。

上报目标	应关联的采集量	类型与单位	换算提示
TotalEnergy	所需计量口径的累计有功电量	double，kWh	Wh 转 kWh 除以 1000；核对组合／正向电量的区别
P	总有功功率	double，kW	W 转 kW 除以 1000
PostiveFlux	累计用水量	double，m³	L 转 m³ 除以 1000
TotalGas	累计用气量	double，m³	工况量与标况量先统一口径，不只检查单位名称
TotalHeat	累计热量	double，kWh	GJ 转 kWh 乘以 1000 / 3.6
TotalCoal	累计用煤质量	double，t	kg 转 t 除以 1000

倍率只应用一次；设备、采集模型已经转换过的，不在上报模型再乘一遍。TotalEnergyChange 等增量字段已预先导入，其数值由差值脚本计算，不要把累计读数直接映射过去。

电表模板含 Relay，水表模板含 ValveCtrl，本教程只使用计量读取，不执行设备控制。增量字段的数值由差值脚本计算，不把累计读数直接映射到 *Change。

适用范围与采集协议

这些文件用于当前 OpenGW 的上报属性入口；DLT645、CJT188 文件名不表示它们可以代替下行采集驱动。实采示例使用 DLT698，采集协议、数据标识和设备地址仍按真实表计配置，字段映射按默认物模型核对。

验证范围：已核对实际导出表头、五类默认物模型与模板字段集合、类型、小数位、单位说明及下载副本；平台侧五类 MQTT 注册和差值已在隔离联犀中使用模拟量验证。远端网关没有执行导入、保存或注册，模板实际导入和现场五类表计采集仍未验证。

接入 OpenGW 并核对同一块电表

以下沿用 OpenGW 电表接入教程的实际链路；截图采集于 2026-10-14，不要求自己的读数与图片相同。

1. 准备网关与子设备产品

在“物联网 → 设备接入 → 产品管理”直接选择已有“opengw网关”和“电表”产品，记录两者各自的产品 ID。水、气、热、煤接入时改选对应的预置表计产品，均不需要重复创建产品或物模型。

在“设备管理”创建自己的网关，设置项目和区域。打开“网关设备详情 → 设备接入”，取得平台生成的 MQTT 主机、端口、ClientID、用户名、密码及所需密钥。这里是网关身份，后面注册电表时使用的是另一组子设备产品与设备标识。

2. 本地采集与上报通道

在 OpenGW“下行通信”的采集接口选择现场协议，填写表计地址、串口或网络参数、采集模型。打开“查看变量”，核对累计电量、电压等读数及持续更新的采集时间。本地无数时先解决通信，不继续改平台配置。

DLT698 电表历史实采截图，关注字段、单位和时间。

再到“上行通信 → 上报通道 → MQTT 转发”，选择“联犀物联网平台”，填写网关连接参数与上报周期。服务地址使用 MQTT 地址，不使用管理后台网页地址。按网关提示保存、重载后，检查通道与平台网关状态。

3. 关联上报节点并注册

进入该通道的“查看上报设备 → 添加设备”，选择已采到读数的电表及匹配的上报模型，填写自己的电表产品标识、设备标识。核对 TotalEnergy、P、Ua 等字段后，勾选设备执行“注册设备到平台”。云端注册完成前不必再手工创建一遍同一子设备。

回到物联网，按电表设备标识查找，核对所属网关、项目和区域。遇到身份已存在，先检查现有记录，不反复换编号注册同一块表。注册及拓扑机制见网关子设备。

4. 在云端确认持续收到数据

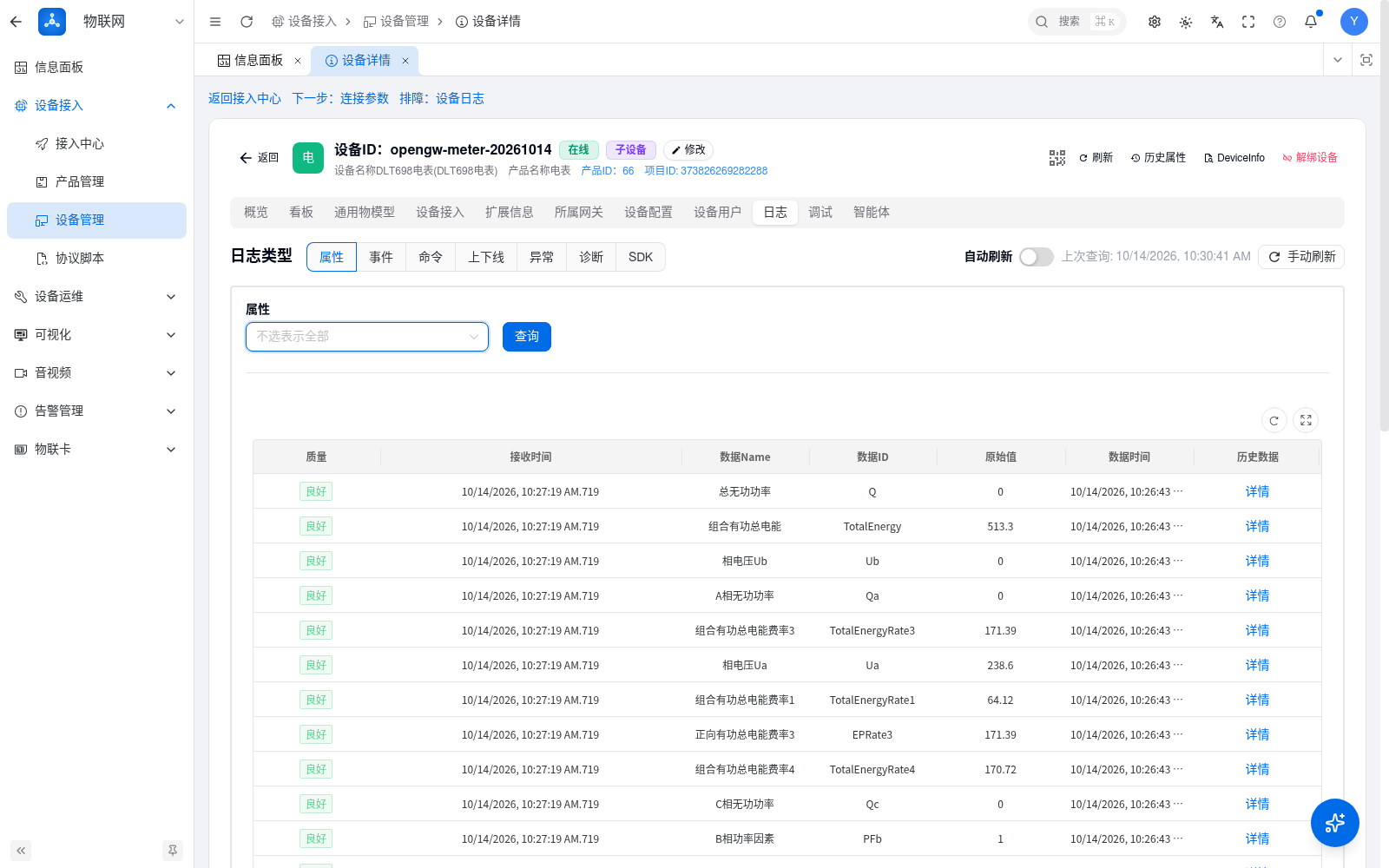

打开“电表详情 → 日志 → 属性”，等待上报周期，检查同一设备的字段值、数据时间与接收时间；再等待下一次上报，确认时间继续变化。需要即时验证时，在自己的网关节点执行一次上报。

通过条件：本地采集、平台设备身份、字段与单位一致，并且云端持续收到新数据。“在线”或网关缓存有值，不能单独证明子设备属性已上报。

OpenGW 云边协同与子设备同步

这里的云边协同，是 OpenGW 本地采集、联犀通道传输、云端设备与能耗应用使用同一批数据。下面沿用 OpenGW V1.19.2 的实际页面；其他版本的入口名称可能略有不同。

先配置通道，再同步子设备

进入“上行通信 → 上报通道 → MQTT 转发”，在联犀通道的编辑弹窗中核对协议为“联犀物联网平台”。连接身份来自云端网关，服务地址与端口来自该环境的 MQTT 接入配置；设备上报周期控制表计数据的发送频率。已有可用通道直接复用。

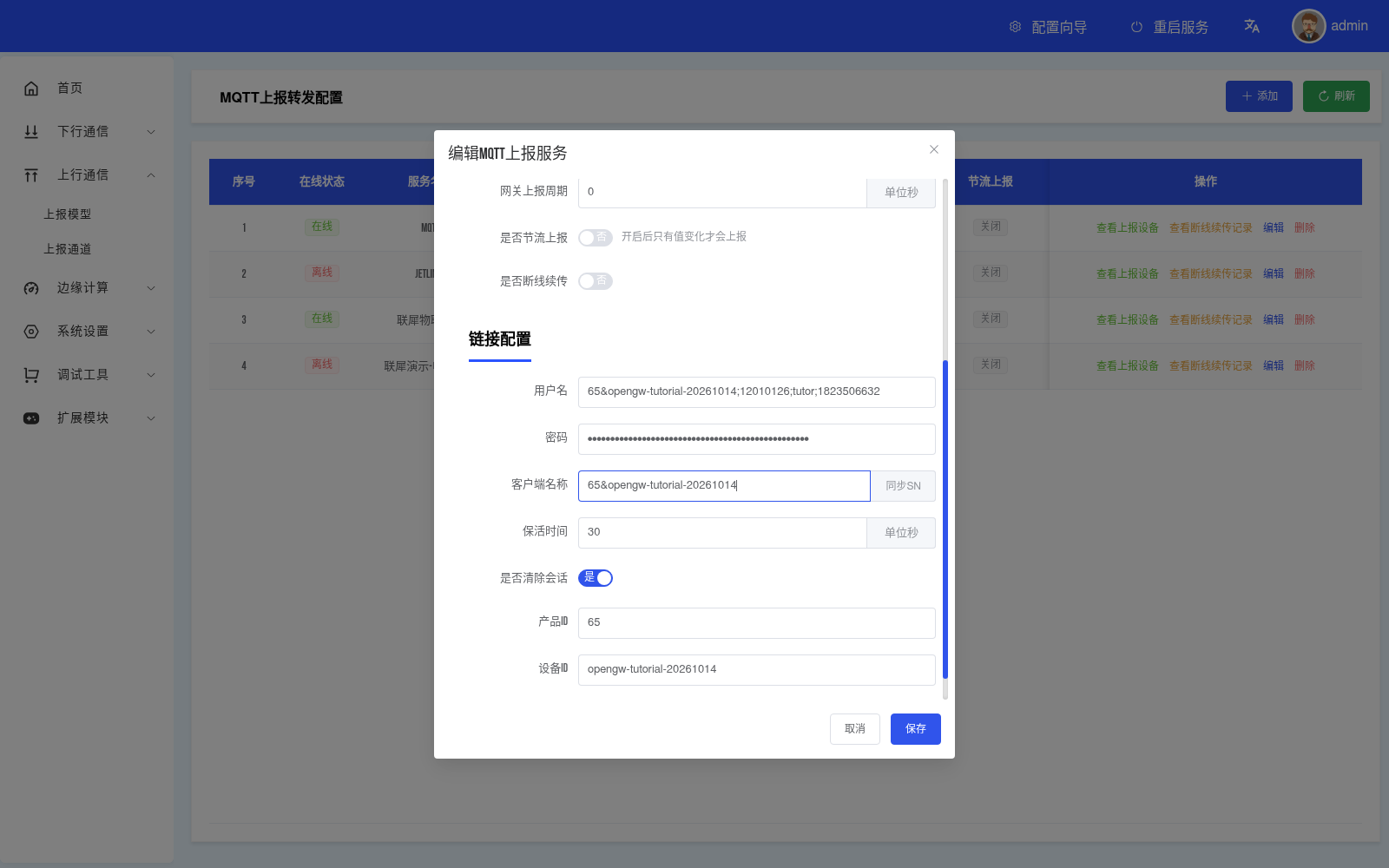

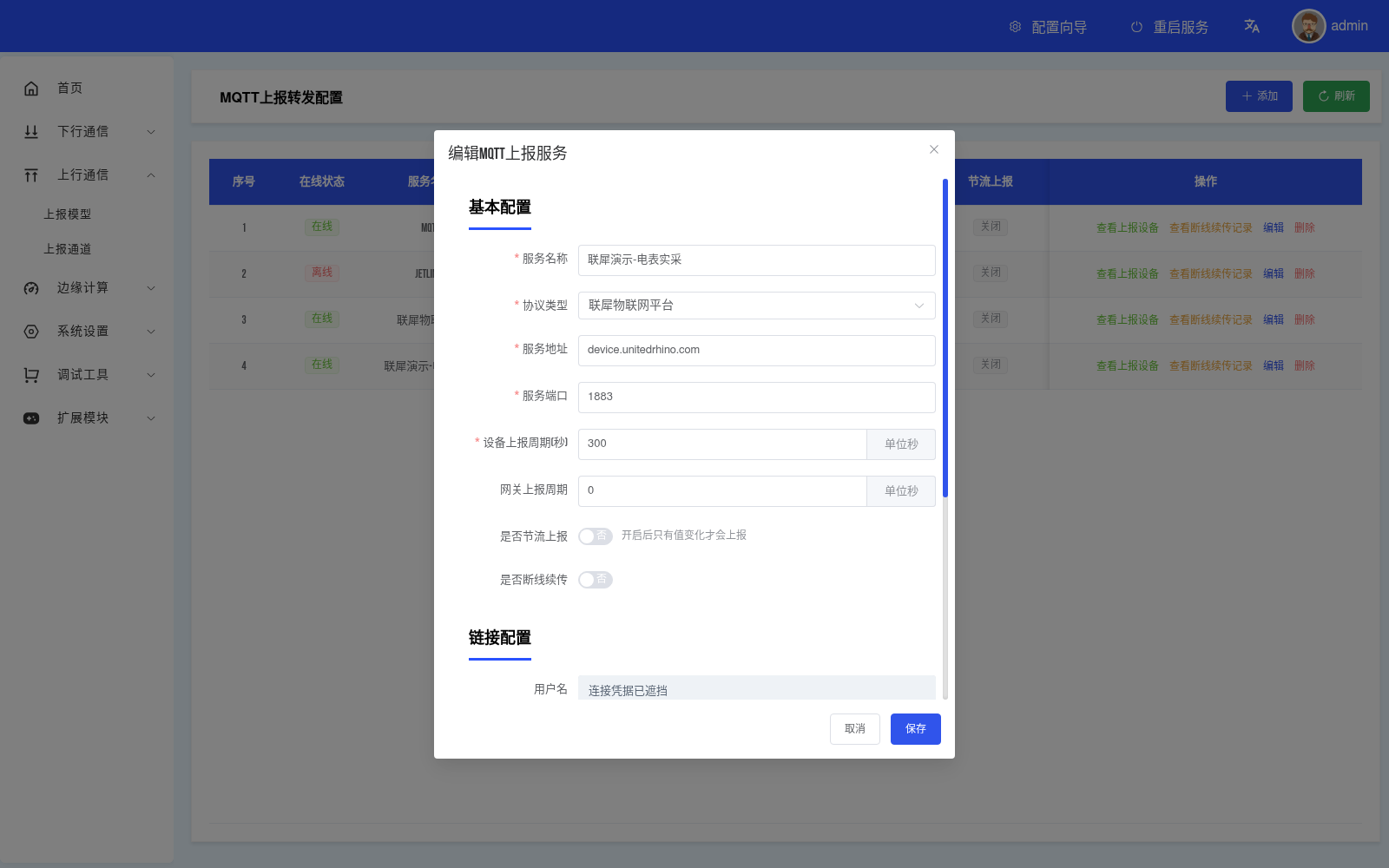

2026-10-27，用户提供的 OpenGW 演示后台，只打开既有通道查看后取消；连接凭据已遮挡。图中参数仅为演示环境的现有配置。

点击该通道“查看上报设备”，再打开目标表计的“编辑”，核对采集接口、设备、上报模型，以及以下对应关系：

OpenGW 页面／上报参数	联犀物联网对应资料	填写要点
通道中的产品 ID、设备 ID	网关产品 ID、网关设备标识	用于网关连接，不能换成表计身份
节点中的产品 ID（productKey）	对应能源产品 ID	电表选电表，水表选水表，其余同理
节点中的设备 ID（deviceKey）	子设备标识 deviceName	每块表独立编号；同一块表持续沿用原编号
设备名称、设备标签	本地采集节点与显示名称	名称相同不能代替产品＋设备标识的核对
上报模型中的属性名	云端物模型标识符	如 TotalEnergy；大小写、类型、单位均需对齐

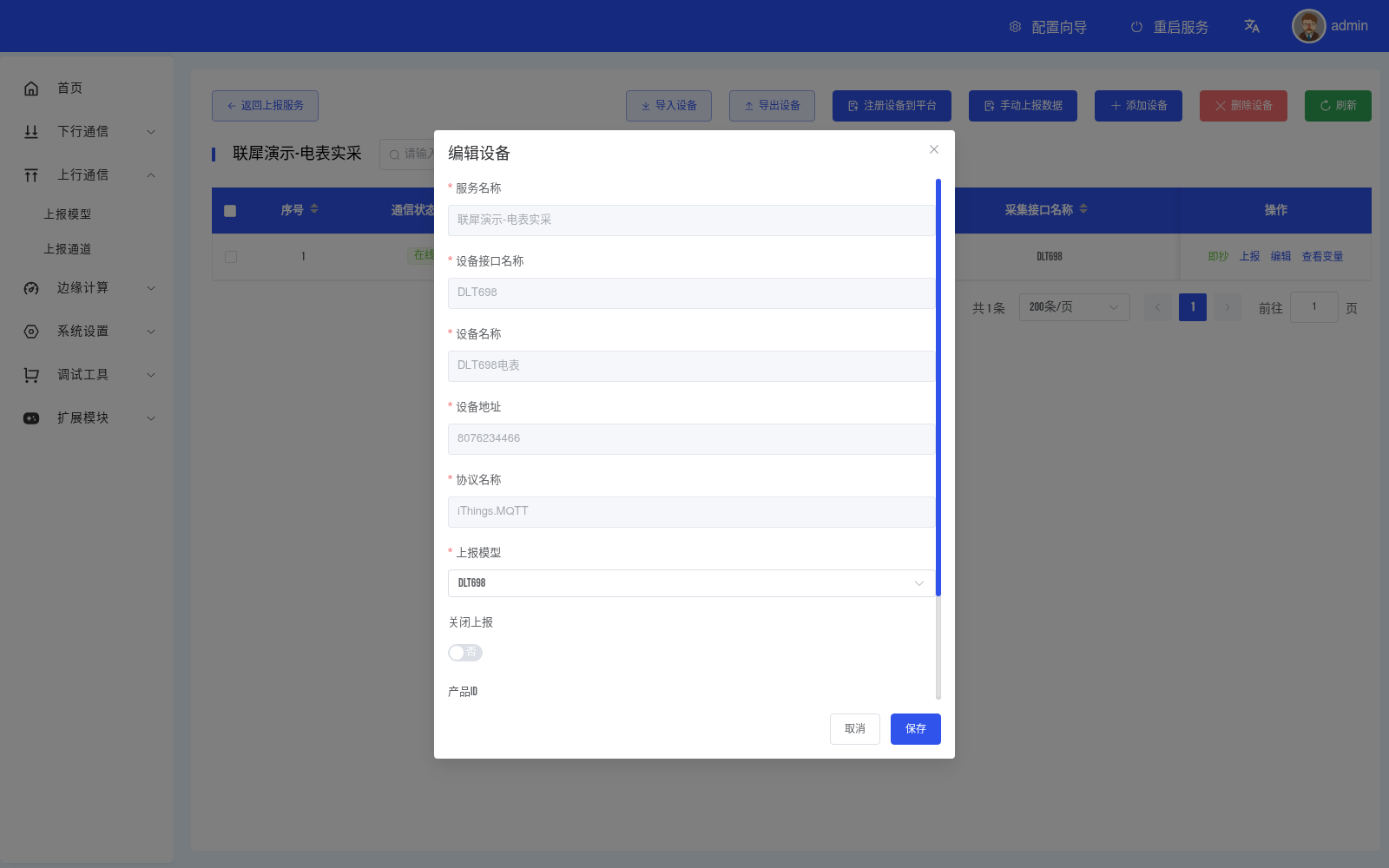

2026-10-27，只读查看。截图中的产品编号和电表地址不是通用默认值，接入时使用自己的资料。

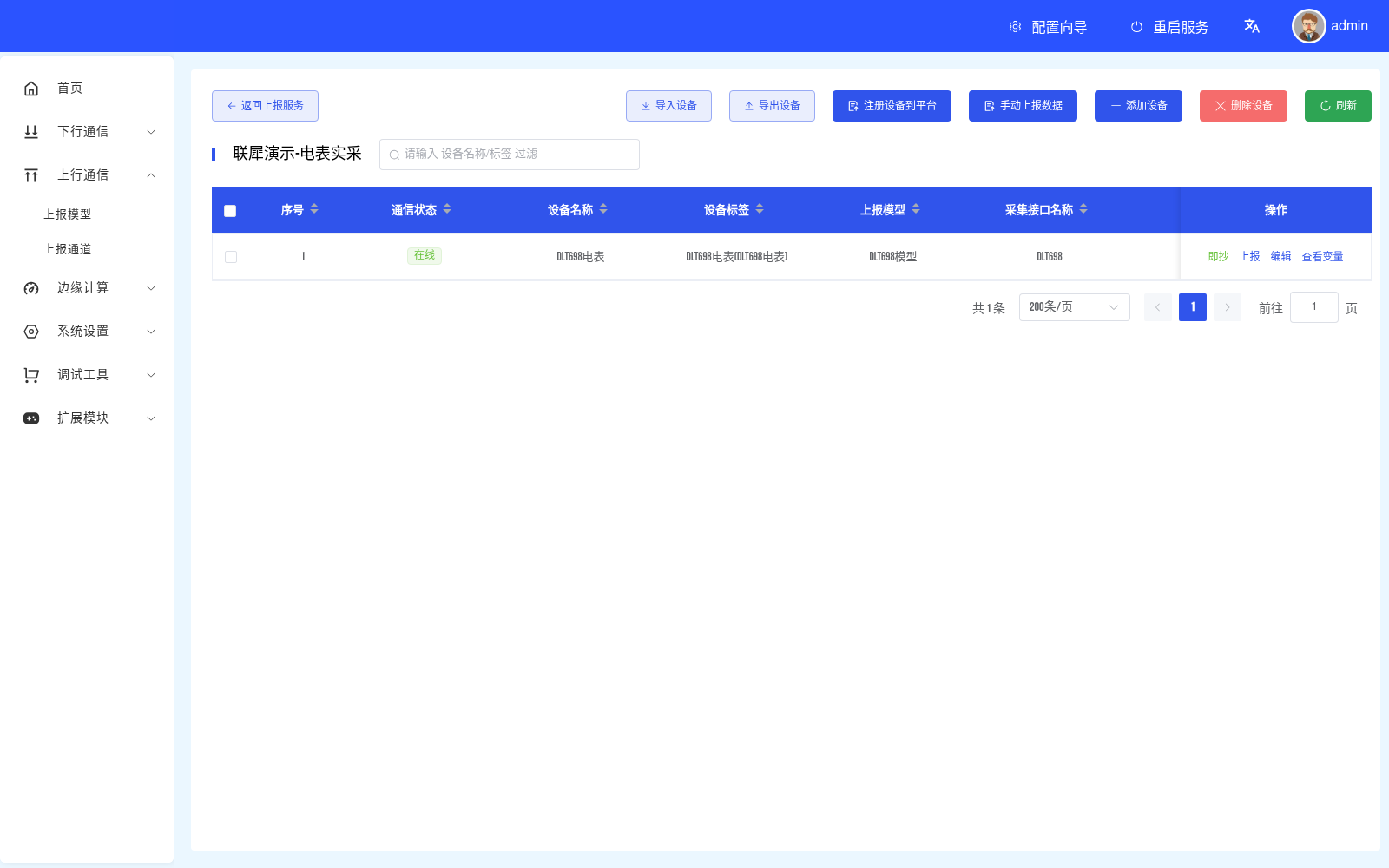

勾选自己的上报节点，再执行“注册设备到平台”。这一步会通过网关向云端申请子设备身份；不要把“导入设备”或本地“添加设备”当作已经完成云端同步。首次创建的子设备应核对企业、项目、区域和所属网关，随后检查拓扑及属性数据。

2026-10-27，演示后台已有 DLT698 节点。此次只定位并截图入口，没有点击注册、即抄或上报。

在云端检查同步的三层结果

要核对的结果	在哪里看	通过条件

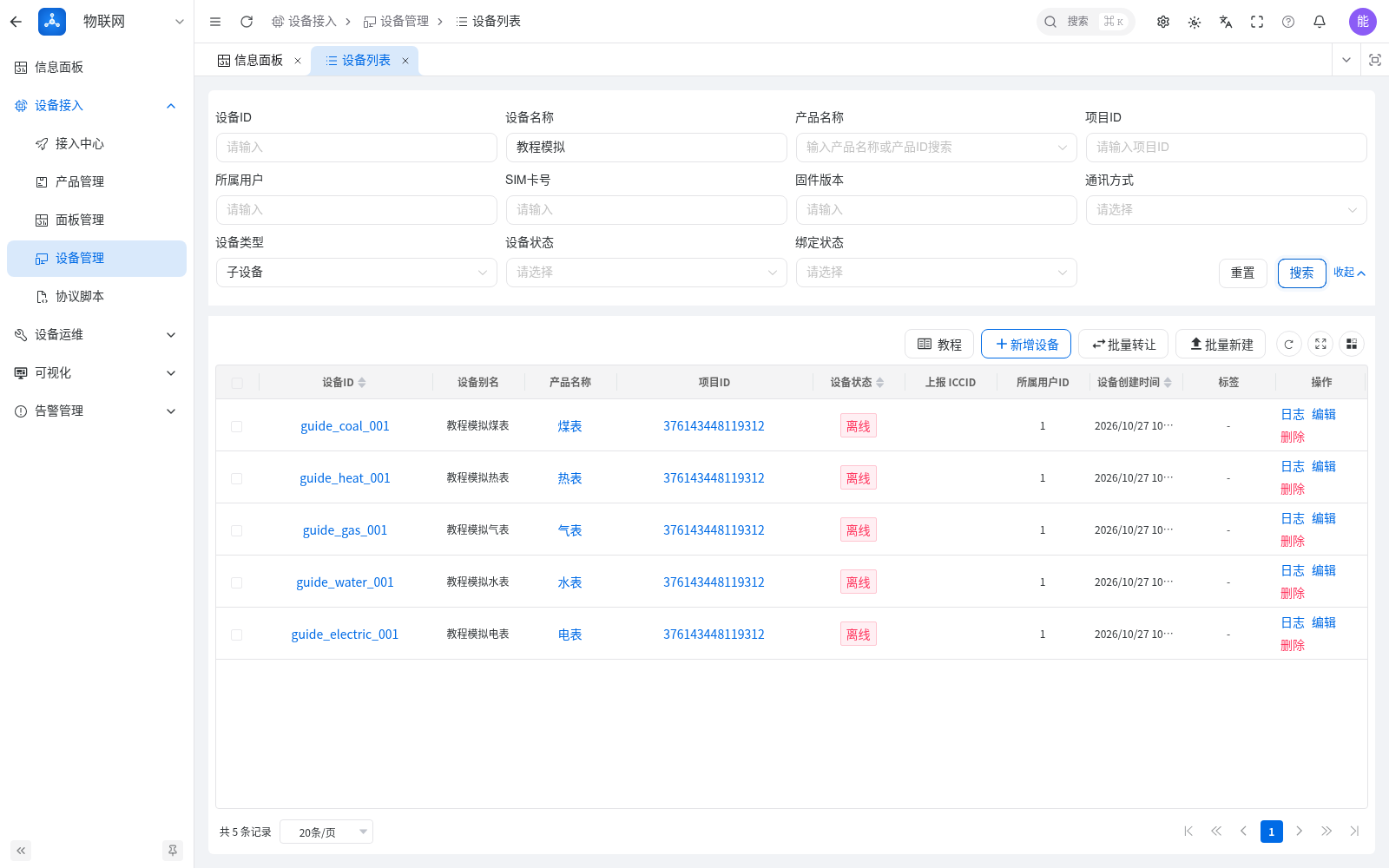

子设备身份与归属	物联网 → 设备管理，按节点中的设备 ID 搜索	产品＋设备标识一致；新设备在预期企业、项目和区域

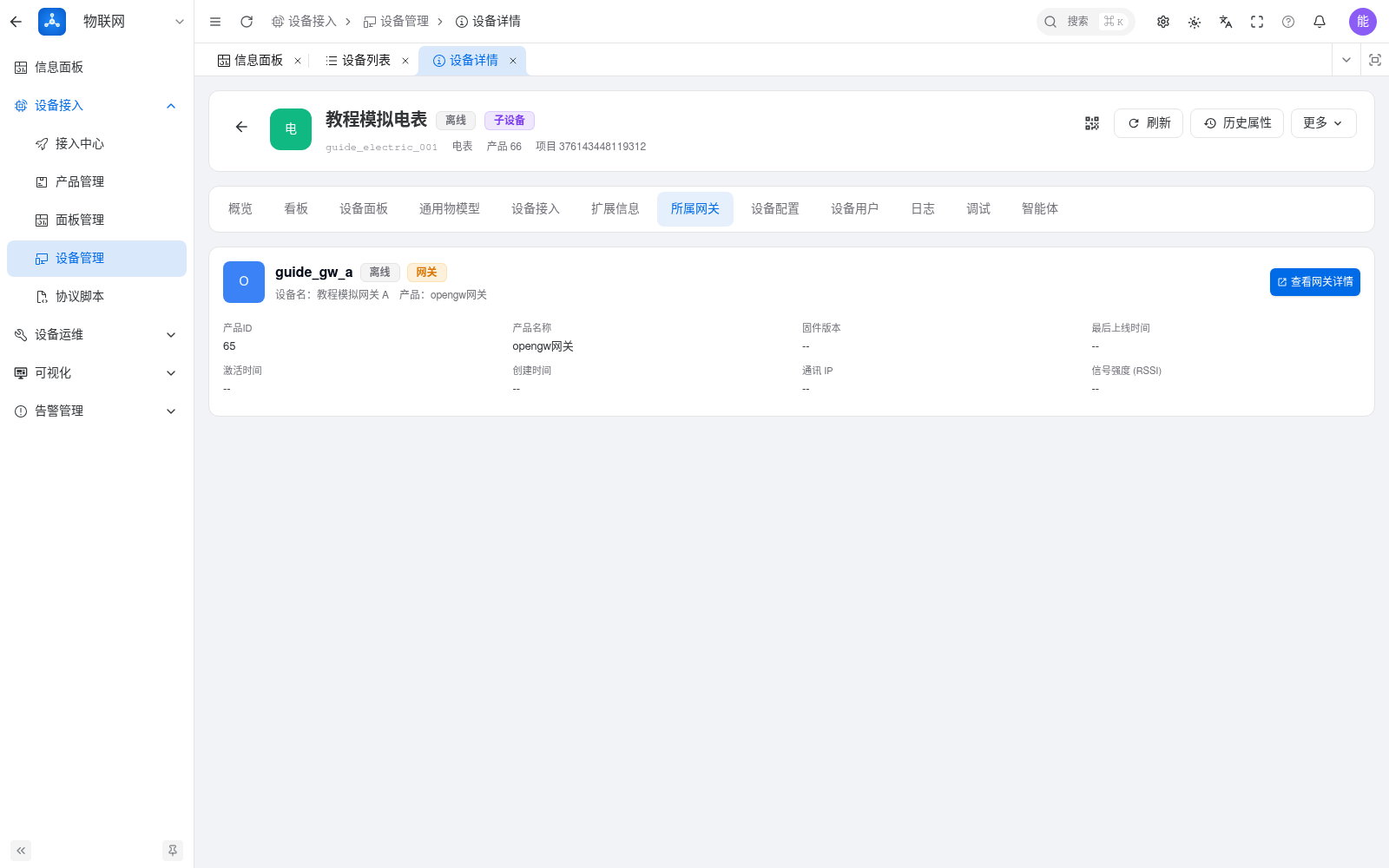

网关与子设备关系	网关详情的子设备列表，以及子设备详情的所属网关	两边指向同一对设备；只有设备记录、没有拓扑时不能算同步完成
属性与实际数据	子设备物模型、属性与属性日志	标识符、类型、单位一致，且持续收到新的数值和接收时间

五类预置产品已含计量字段，正常接入不需要再自动创建一套同名物模型。设备注册／拓扑同步、物模型定义和属性数据上报分别检查：同步了设备清单不代表已经采到数据；本地变量有值也不代表云端已接收。

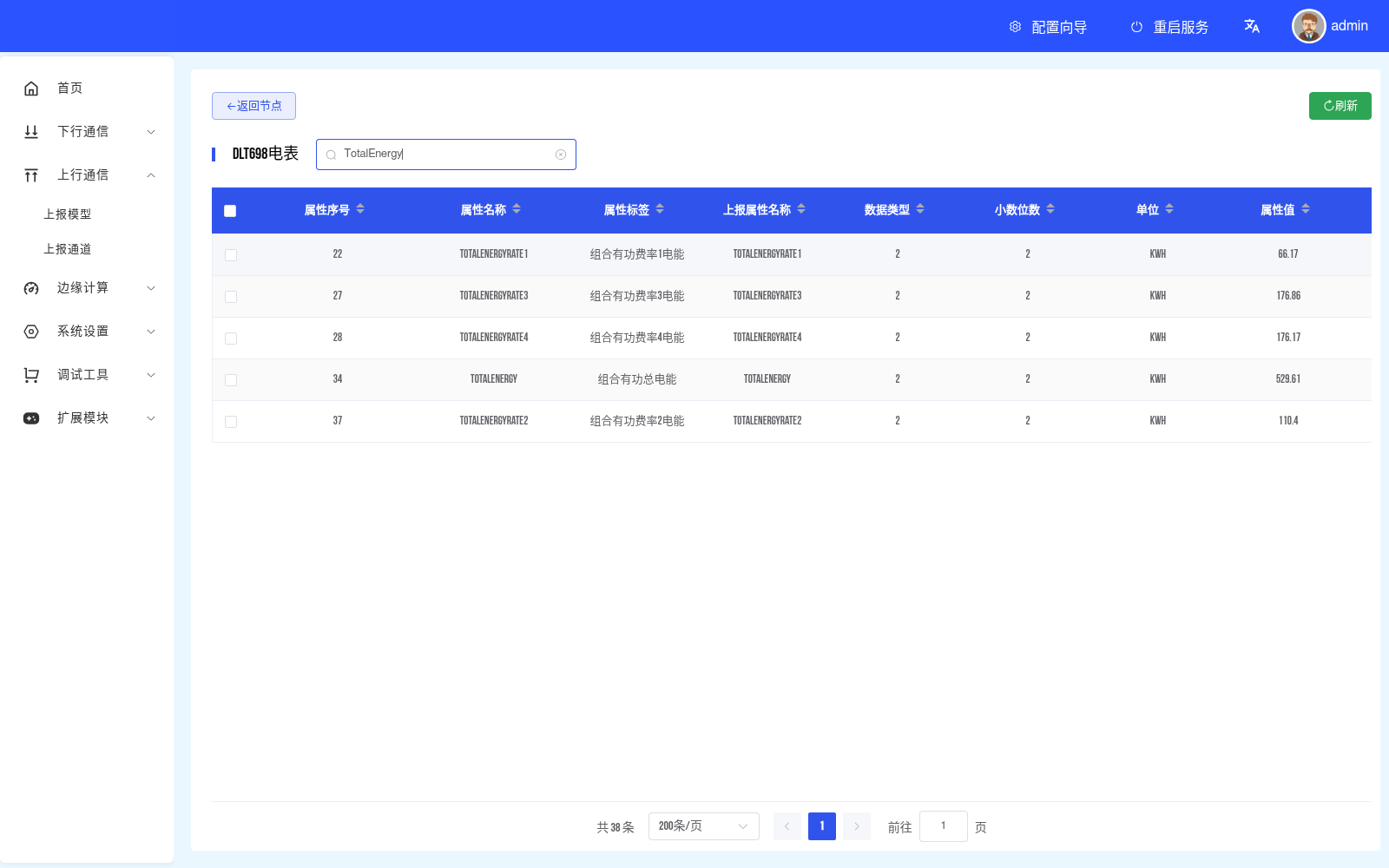

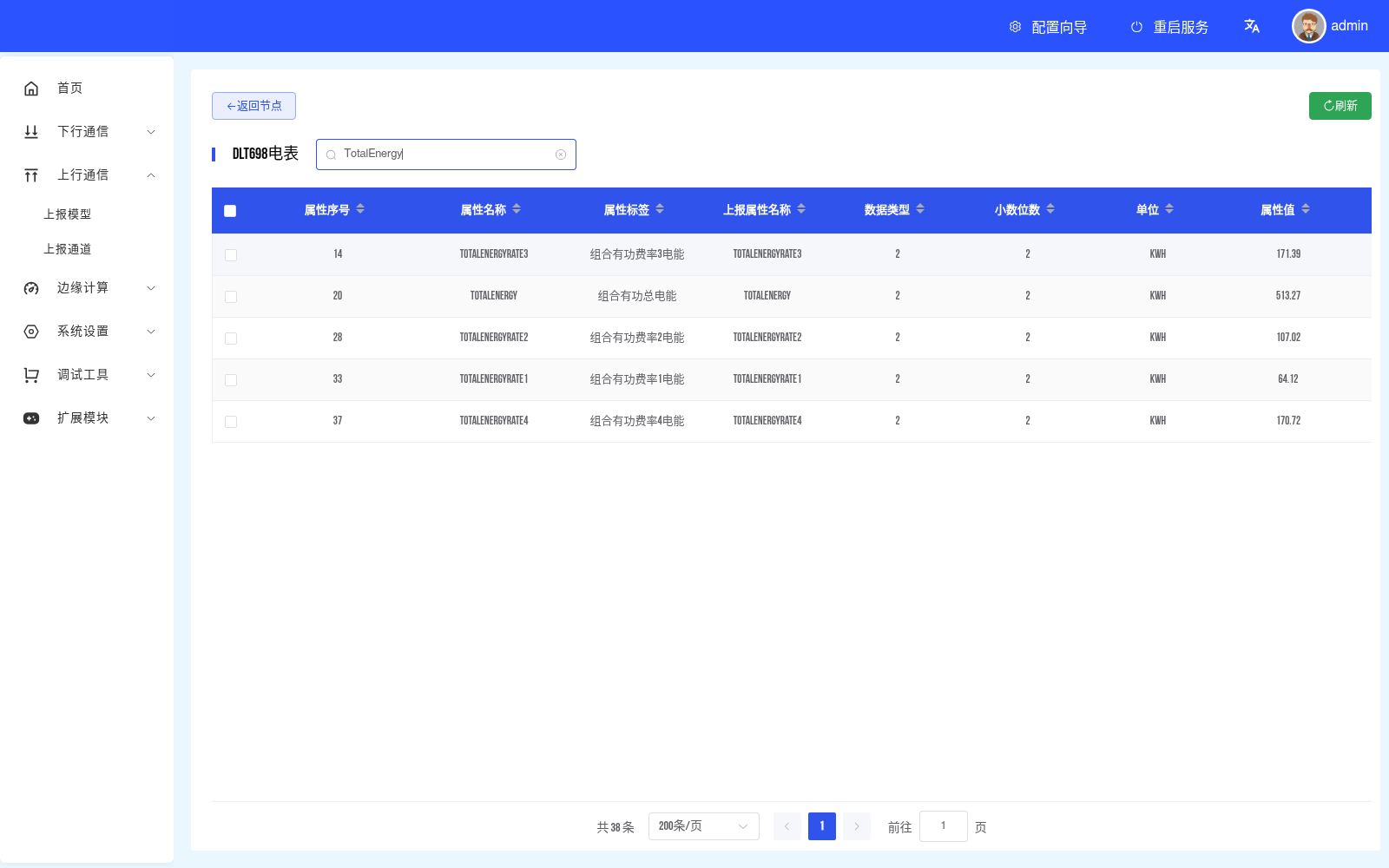

2026-10-27，只读查看已有节点的缓存值。529.61 kWh 是当时的累计电量，不能当作当天用电量，也不是本机 KVM 的模拟读数。

需要排查物模型同步时，在云端网关详情“设备接入 → 网关子设备”查看当前环境的拓扑与物模型协议说明。预置能源产品通常直接使用已有字段；非标准点位才单独核对设备物模型权限与映射，不要把网关 Excel 文件直接导入平台 JSON 入口。

重复同步、断线与归属调整

• 重试注册：持续使用同一产品＋设备标识，先检查每个子设备的返回结果，再查设备数量与拓扑；不要每次重试换编号。若设备已属于另一台网关，先核实实际归属，不用新编号绕过冲突。
• 调整项目或区域：首次自动创建设备时会按网关归属处理；已有子设备不会因再次注册就自动搬到新项目、新区域。迁移后分别核对网关、子设备、能耗查询和画面内部取数范围。
• 断线恢复：先检查通道恢复在线，再检查子设备新报文。只有网关开启并支持断线续传、且存在缓存记录时，才可能补传；不能把重新连接等同于历史数据已补齐。
• 新增或更换表计：新表使用独立设备身份并确认累计量基准；不要直接沿用旧表的历史累计值计算差值。

详细上报节点操作可对照 OpenGW 官方联犀 MQTT 转发说明。

配置能耗统计

品类、累计量与增量量

使用预置产品时，这部分配置已经准备好，直接查看上报数据并继续做能耗核验即可。 下表帮助你读懂字段，不是要求手工重建产品或配置差值脚本。能耗页面按能源品类和规定字段查询，设备别名叫“电表”并不足以被统计。

能源	品类编码	累计字段	增量字段	单位
电	dianbiao（及对应电表子品类）	TotalEnergy	TotalEnergyChange	kWh
水	shuibiao	PostiveFlux	PostiveFluxChange	m³
气	ranqibiao	TotalGas	TotalGasChange	m³
热	liangrebiao	TotalHeat	TotalHeatChange	kWh
煤	meibiao	TotalCoal	TotalCoalChange	t

预置链路会将连续上报的累计量转换为对应增量量。网关注册和属性上报正常后，直接检查字段数据；仅在出现问题时，按文末排障表核对差值处理。

补充：仅自建产品或更换网关产品时需要的配置

标准预置产品接入可以跳过此节。只有自行定义产品、替换默认网关产品或需要适配非标准字段时，才按以下步骤配置：

1. 将表产品归到对应品类，核对累计量、增量量均为数值属性且单位一致；产品实际物模型也应包含这些字段。
2. 在“物联网 → 设备接入 → 协议脚本”检查对应差值脚本；需要自建时参考协议脚本使用说明。选择上报预处理、物模型属性处理，并确认脚本支持网关 packReport 内的子设备报文。
3. 对本教程的 OpenGW 打包上报链路，脚本绑定到实际发送报文的网关产品，不是只绑定电表子产品。脚本和绑定均需启用；水、气、热、煤分别核对对应累计字段的处理。
4. 保证子设备与网关拓扑已绑定。连续上报后，查看增量字段日志，确认计算发生。只增加一个名为 TotalEnergyChange 的物模型属性不会自动产生用电量。

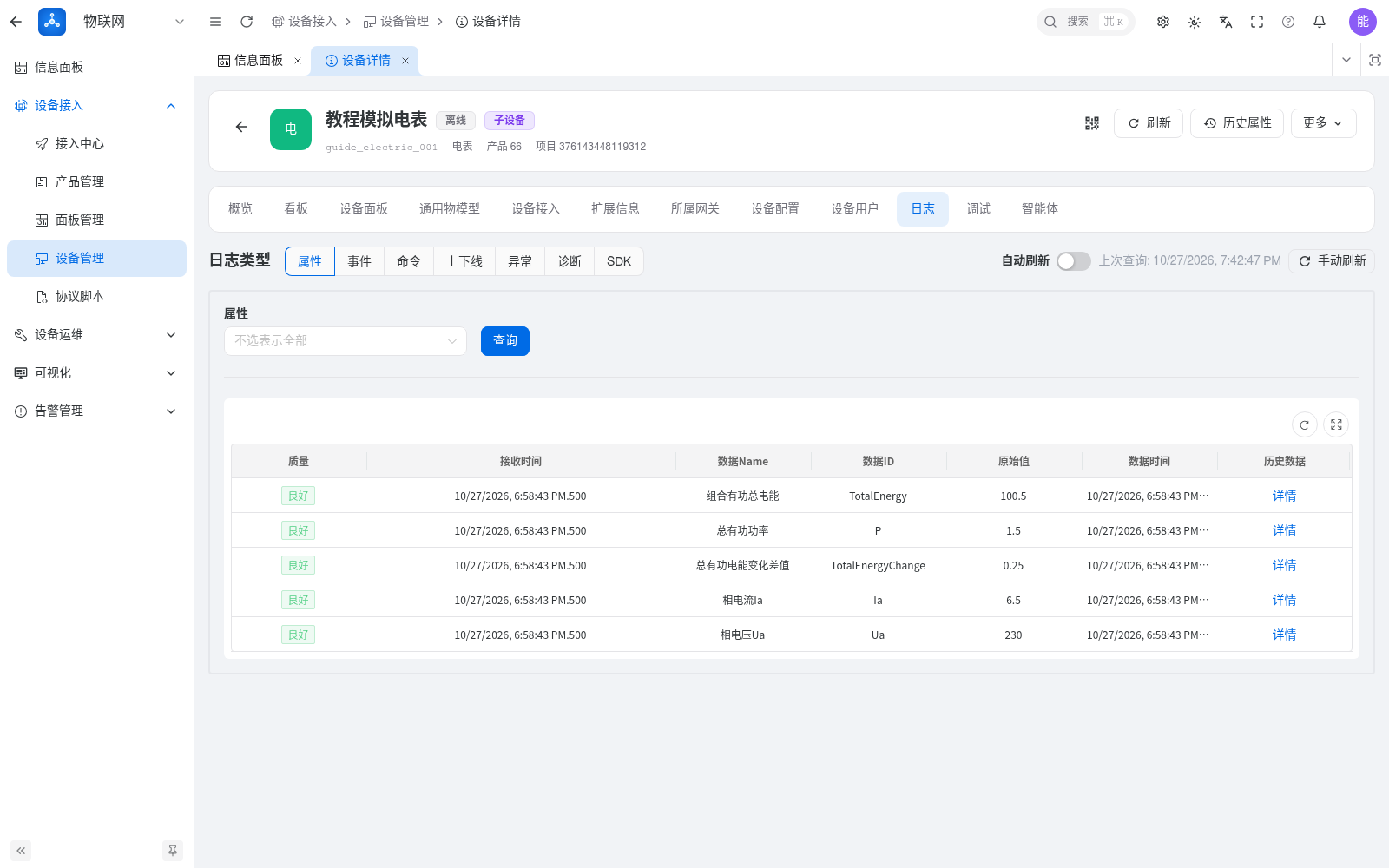

累计量 513.27 → 513.29 kWh，相邻增量为 0.02 kWh；513.29 不是当天用电量，P 也不是电量。首次采集需建立真实基准，没有变化时增量可能为 0。换表、清零或读数回退时应核对原始数据和差值处理，不能把整块表的历史累计量算成首日用量。

分时电量、尖峰平谷与电价设置

EPRate1、EPRate2、EPRate3、EPRate4 是正向分费率累计电量，不是四种电价。当前默认设置按费率 1／2／3／4 分别对应 尖／峰／平／谷；平台还预置了组合分费率累计电量 TotalEnergyRate1～4，当前电价配置及复费率报表读取这一组字段。

默认费率	时段名称	正向累计电量字段	当前设置与复费率报表读取的组合累计电量字段	单位
1	尖	EPRate1	TotalEnergyRate1	kWh
2	峰	EPRate2	TotalEnergyRate2	kWh
3	平	EPRate3	TotalEnergyRate3	kWh
4	谷	EPRate4	TotalEnergyRate4	kWh

1. 进入“能耗中心 → 预付费管理 → 系统设置”，查看“峰谷电价”；在自己的实施环境启用后，填写尖、峰、平、谷的单价（元/kWh）并保存。
2. 按表计说明书核对费率序号、时段和累计量的正向／组合口径，在网关中关联对应采集变量。这些是电表累计读数，电价设置不会修改电表自身的时段表，也不会替设备产生缺失的分时读数。
3. 连续上报后，在设备属性日志分别查询 TotalEnergyRate1～4，再到“能耗分析 → 复费率报表”选择同一项目、区域和时间范围，核对各时段用量与费用。

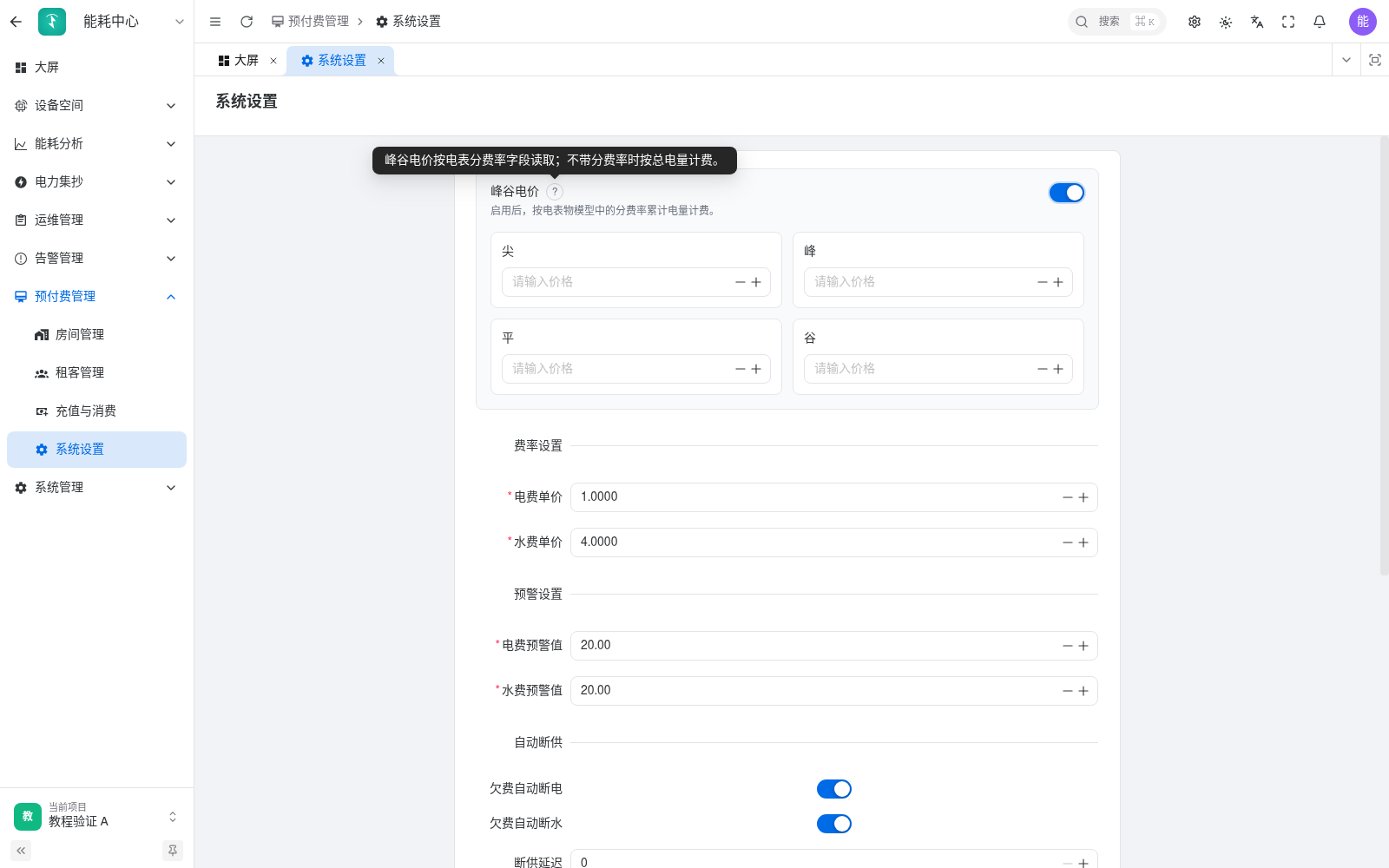

2026-10-27，本机 KVM 隔离联犀。仅在浏览器临时展开“峰谷电价”表单和提示，未填写或保存价格；退出后回读，原单一电价配置不变。截图用于定位入口，不代表已经启用分时计费。

例如某时段峰电量期初为 100 kWh、期末为 102 kWh，峰用量为 2 kWh，再乘峰单价计算该时段费用。不要把期末累计量 102 kWh 全部计入本期。只上报 EPRate1～4 不会自动填充 TotalEnergyRate1～4；也不要未经计量口径核对就将正向电量复制成组合电量。查看报表前先确认它实际查询的四个字段已有有效历史。

在能耗中心核验

1. 选择电表所属项目，进入“电力集抄 → 电力数据”。
2. 选择区域与同一设备／回路，时间覆盖实际接入时段，字段先选“总电能（TotalEnergy）”并查询。

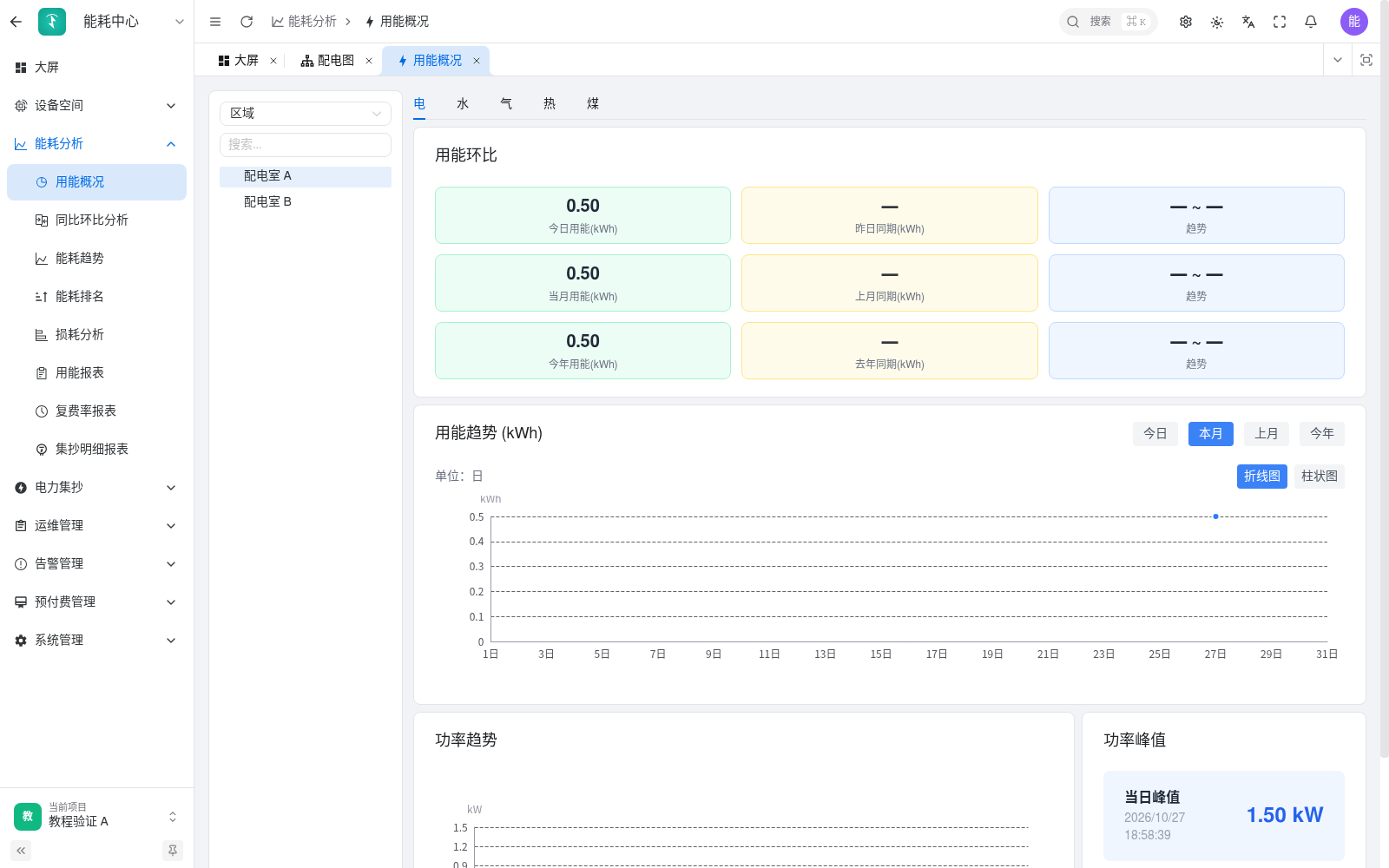

3. 再查询增量字段，核对连续上报与差值结果；进入“能耗分析 → 用能概况／能耗趋势”，选择正确能源类型、区域及时间。
4. 用能报表用于周期汇总；集抄明细结合起止累计读数核对。不同页面的字段、时间粒度与统计范围可能不同，不要求累计量表格与增量汇总逐格相等。

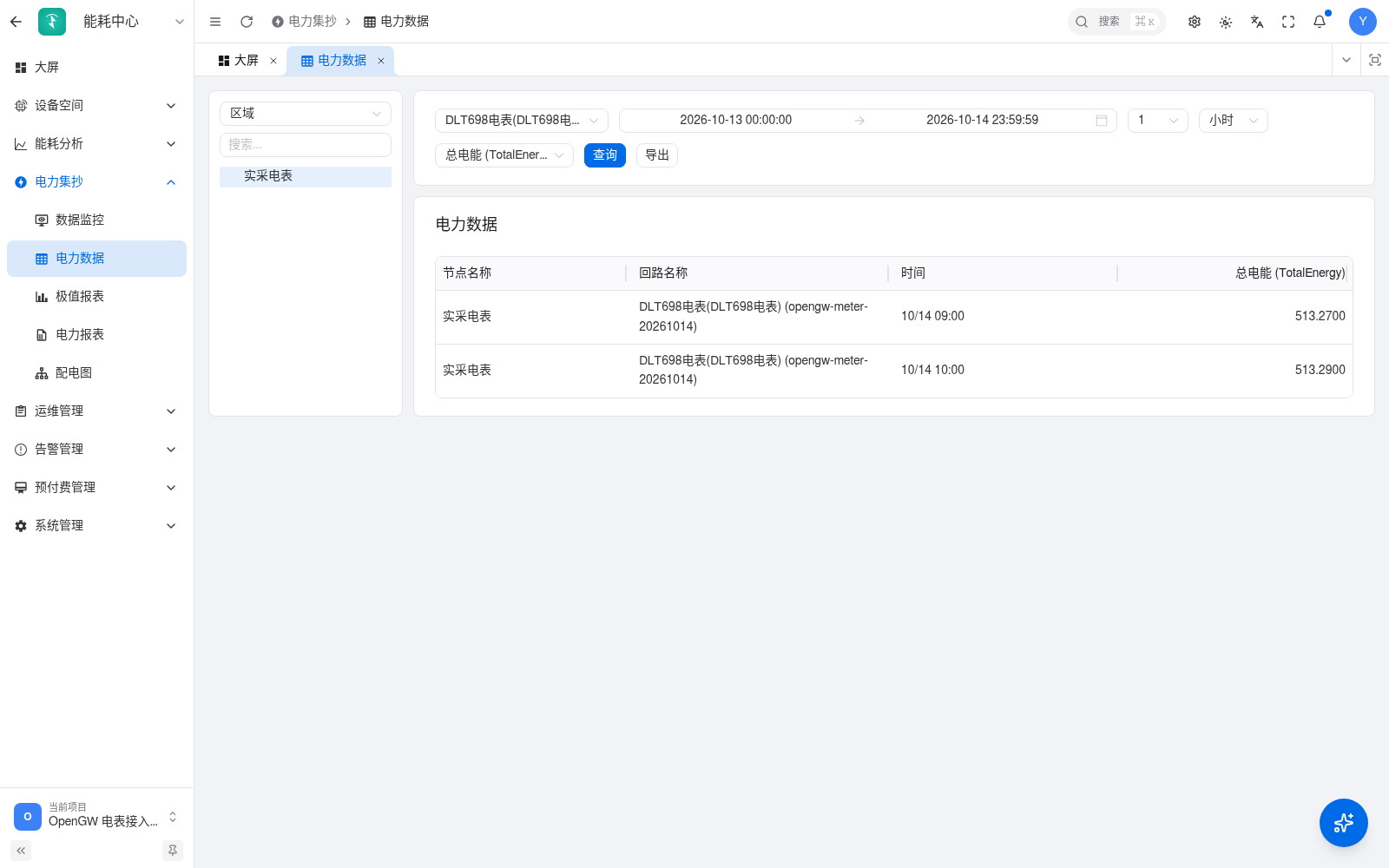

2026-10-14 历史实采：513.2700、513.2900 kWh 是累计读数。

新接入项目没有完整的昨日、上月或去年同期数据，同比环比可能为空；无需补造历史数据。总表已经覆盖下级回路时，不再把总表与全部分表相加。区域负责组织空间，计量覆盖关系仍需要根据现场总分表资料确认。更多页面用法见能耗分析与电力集抄。

让 AI 制作并绑定数据

以 WorkBuddy 为例，使用能读取文件、执行 CLI 并安装联犀 Skills 的 AI 工具。按本地 AI 安装教程安装、授权后重启工具。下面的方括号替换为自己的资料。

先查询目标与设备

按联犀本地 AI 安装教程检查 CLI 与 Skills；已有有效认证就复用。
先确认平台地址、当前企业与可访问应用，暂不修改业务数据。
目标是企业 [企业名]、项目 [项目名]、区域 [区域名]。
查询该范围的设备，整理产品标识、设备标识、区域、品类、
可用属性、单位、最新数据时间以及历史数据覆盖范围。
选定 [设备标识] 作为本次已接通的电表；重名和不确定映射单列。
请区分能源项目标识与大屏资源标识，不猜测 ID。

制作总览、孪生与配电图

使用联犀大屏可视化 Skills，为已确认项目准备三种展示内容：
1. 能源总览：实时功率、今日用电、用电趋势。
2. 数字孪生：根据所给空间资料制作可点选设备的场景。
3. 区域配电图：根据所给一次图保留电气关系，在对应回路叠加读数。
已有适用模板时可复用；没有资料时先做总览，不猜测柜列与接线。
三者最终均须能通过平台已发布的 screen 大屏资源打开；
独立 HTML、模型文件或 3D 场景包还需要完成平台支持的接入和数据桥。
创建新资源前列出名称与所属项目；不覆盖现有大屏，不修改设备归属。
先完成本地方案和预览，列出拟创建或修改的内容供我确认，不发布、不绑定业务页面。

没有图纸也可以先完成总览；2D／3D 的资料准备、授权截图及成品参考见用 WorkBuddy 制作配电室组态。不必为三种用途制作完全不同的技术系统，但每个用途应核对合适的画面、资源身份和设备范围。

给组件绑定正确的数据

示例组件	字段	取数方式	核对点
实时功率卡	P	已选电表的最新值，kW	数据时间跟随实际上报，不把缓存当持续在线
今日用电卡	TotalEnergyChange	当天范围求和，kWh	起止时间与时区一致，不对累计电量求和
用电趋势	TotalEnergyChange	选定时间按小时／天求和	历史不足显示空缺，桶粒度适合所选时间
图上电压标签	Ua 等实际存在的属性	对应设备最新值，V	图上回路与产品／设备唯一身份对应

请先输出“图上对象/组件 → 项目/区域 → 产品标识+设备标识 → 字段 → 单位”对应表。
按上表分别配置最新值、增量求和和历史趋势，明确时间范围、时区和刷新间隔。
刷新间隔与现场上报周期匹配；不要把刷新更快理解为采集更快。
聚合时只计入已确认的表计范围，避免总分表和多个画面重复计量。
无权限、无数据、过期和查询失败分开提示，不填正常数值或 0。
请验证数据绑定并提供预览，与平台设备详情和能耗查询结果逐项对照。
交付大屏资源名称与 ID、所属项目、对应表、仍待确认的映射；不交付访问密钥。

手工核对时，在大屏设计器选中组件，打开右侧“数据”，检查 IoT 数据源、产品／设备或区域、字段、时间和聚合配置。详细操作见数据绑定。把画面绑定到某区域，不会自动把所有组件的数据范围改成该区域。

保存、预览、发布

预览中抽查同一块电表的读数、单位、更新时间与趋势；再检查空数据和窗口缩放。确认要发布的资源及项目后，才让 AI 或操作人员执行保存、发布。画面需是企业下可访问且已发布的 screen 资源，系统模板本身不能直接作为业务大屏选用。

修改后先保存，再重新发布并核对发布页面。预览更新不等于发布版本已更新；不要通过重复新建同名大屏解决缓存或版本问题。发布访问仍需遵循当前平台鉴权与数据权限，不能将发布理解为所有数据都免登录。更多见预览与发布。

绑定能源总览大屏

1. 进入能耗中心，核对左下角当前项目，再打开“大屏”。
2. 默认方案中，在 1.5 秒内连续点击顶部“能源管理数据大屏”文字 5 次，打开“能源大屏配置”。当前已是自定义画面、没有标题时，按 F12 在浏览器控制台执行 ccd()；也可执行 openEnergyDashboardSetting()。
3. 选择“自定义大屏”，搜索并选中刚确认的已发布大屏。核对名称及资源 ID，不只靠相同封面判断。
4. 点击“保存”，等待页面加载，检查实际展示的画面与组件数据。
5. 更换画面时重新打开配置、选中另一个资源并保存。恢复默认时选择“默认大屏”并保存；它会恢复内置总览，不删除自定义画面。

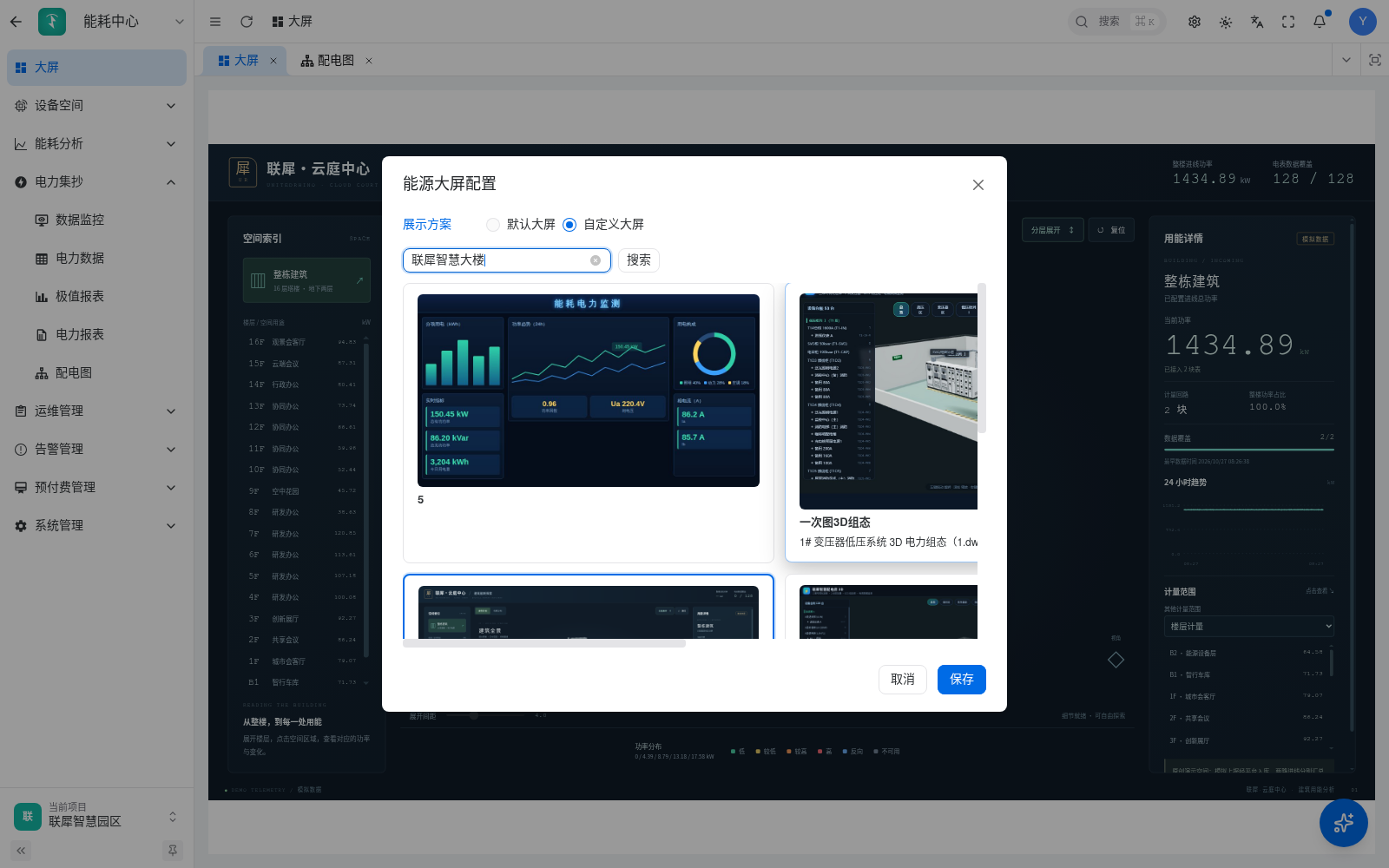

2026-10-27，SaaS 现有演示项目的只读截图；本次仅打开并取消弹窗，未保存配置。

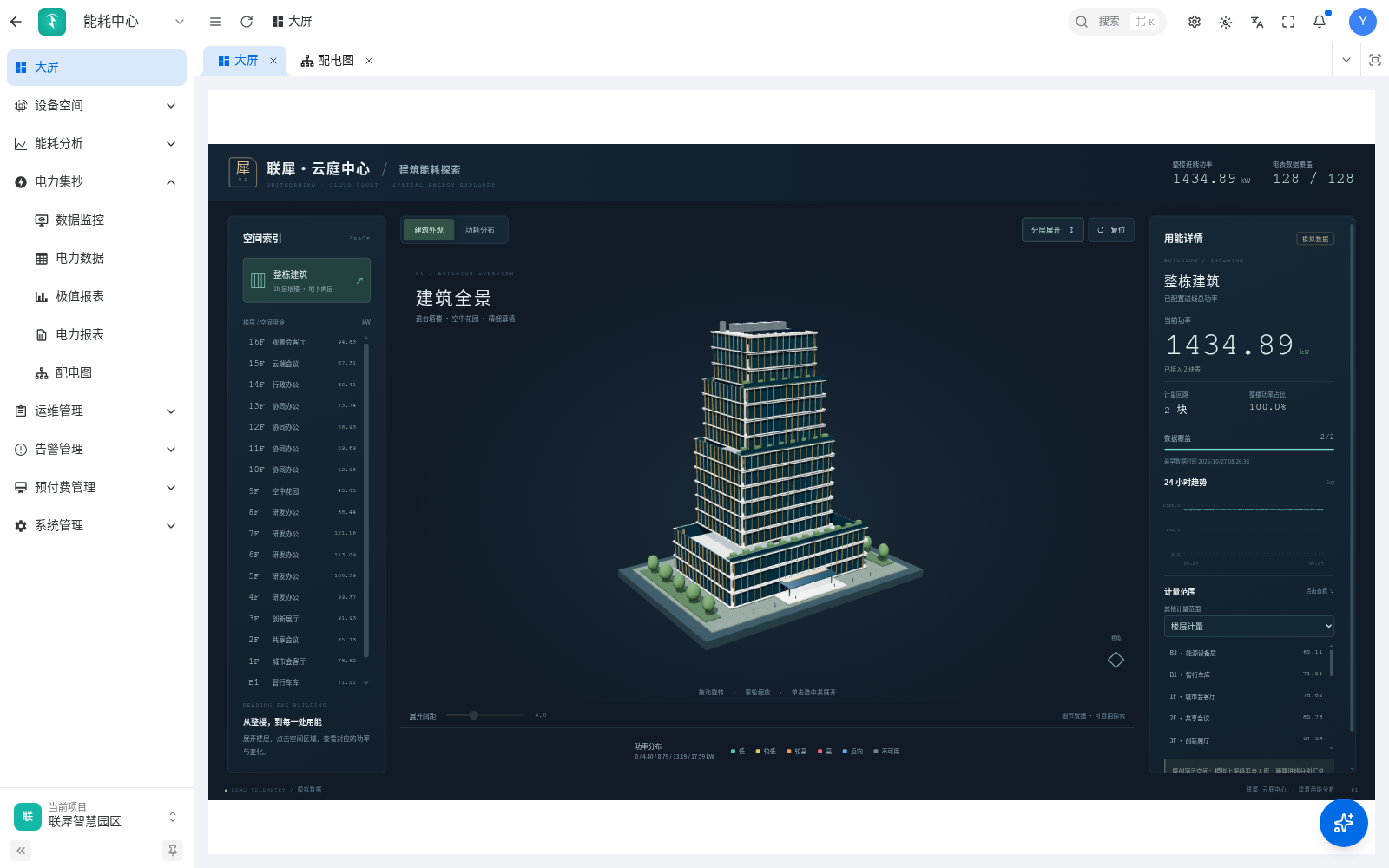

现有自定义画面，含模拟表计数据，不代表现场采集或节能成效。

配置属于当前项目；切到另一个项目时读取另一个项目自己的设置，返回原项目会读取原设置。选择同一张大屏也不会自动替换其内部设备。若加载失败回退默认大屏，先检查资源可用性与权限，不把回退当成保存成功。

绑定数字孪生

1. 确认孪生内容已接入为可打开的已发布大屏资源，并核对设备映射。独立 3D 模型或本地网页还不是可选资源。
2. 进入“电力集抄 → 配电图”，点击左侧“孪生”页签；这处是项目级绑定，不先选择某个楼层来绑定整个项目。
3. 未绑定时点击“绑定大屏”；已有绑定时在左侧卡片点击“更换绑定”。
4. 在弹窗搜索、选择目标资源，点击“确定”后即保存绑定，不需要再找另一处“保存”。右侧加载选中画面，左侧显示当前绑定名称。
5. 点选场景中的仪表，核对产品／设备身份、读数、单位、时间与趋势；场景支持的旋转、漫游等交互由画面自身提供。
6. 需要更换时重复选择；不再展示时点击“解除绑定”。该操作直接清除本项目的孪生绑定，不删除大屏或设备。操作前确认当前项目。

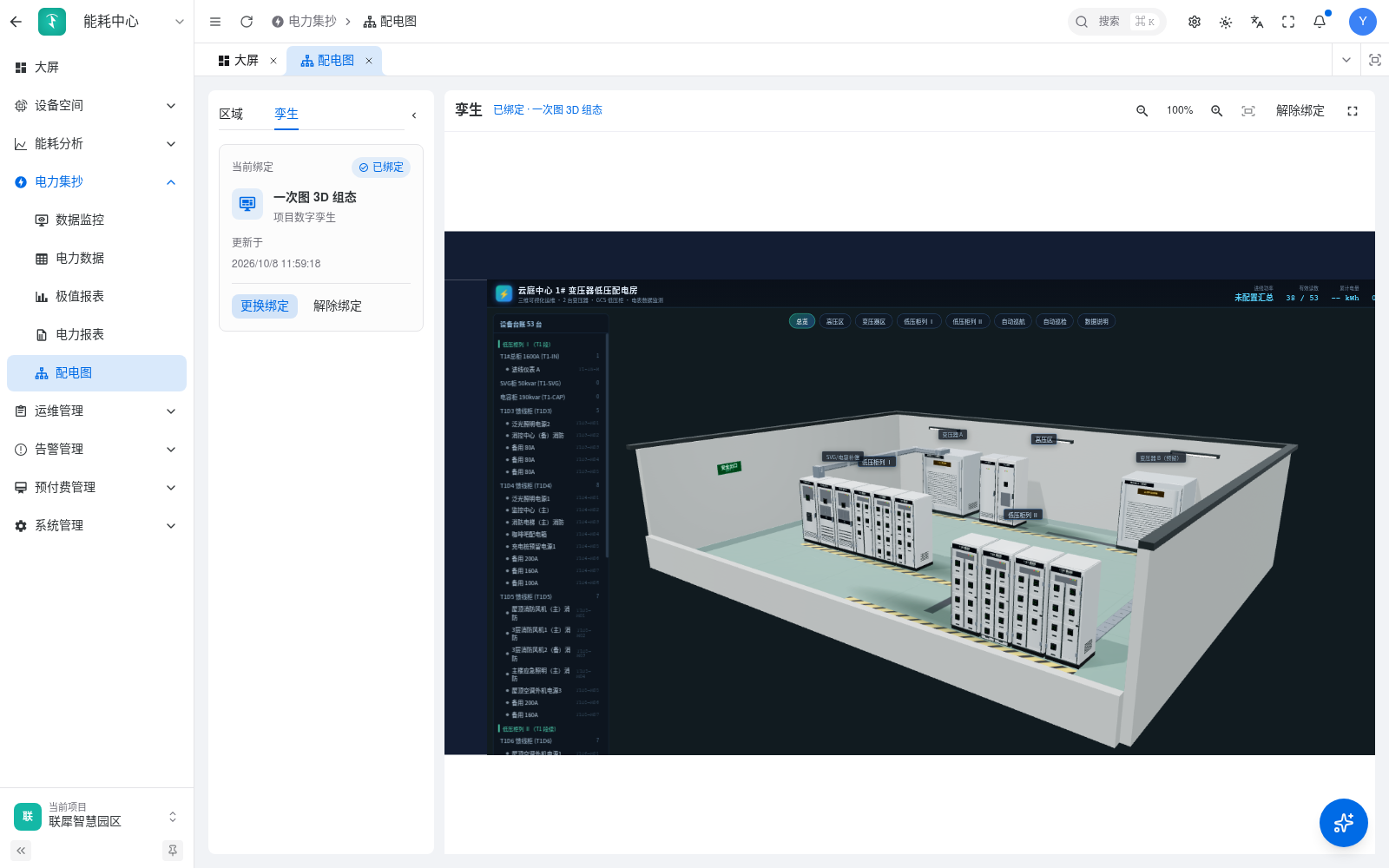

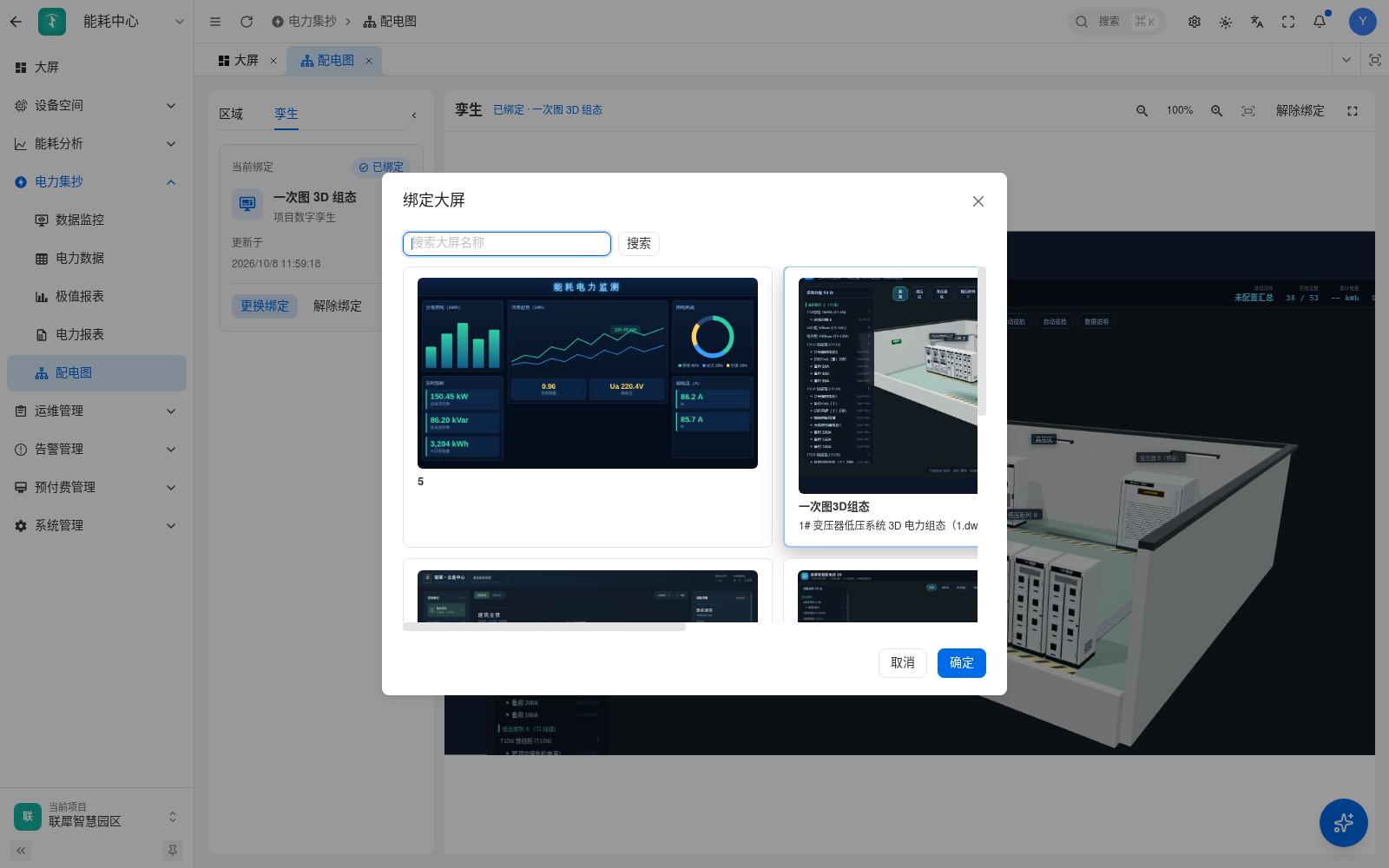

2026-10-27，SaaS 已有“联犀智慧园区”孪生配置；画面为演示场景，本次未改绑定。

本次只查看候选资源并取消，没有点击“确定”。总览设置使用“保存”，此弹窗使用“确定”。

重新进入配电图或切换项目时，该项目若已有孪生绑定，页面默认显示孪生；没有绑定则默认显示区域。本次页面内手动切换页签后，不会因后台加载完成而强制跳回孪生。孪生绑定与“大屏”菜单的总览绑定分别保存。

绑定区域配电图

1. 准备对应区域的配电画面，确认图上的回路、设备和字段映射，保存并发布为大屏资源。
2. 进入“电力集抄 → 配电图”，点击“区域”页签，在左侧搜索并选中实际区域。右侧标题应变为该区域名称；再次点击已选节点可能取消选择，若出现“请选择区域”，重新点选目标节点。
3. 未绑定时点击“绑定大屏”。当前区域页没有独立的“更换绑定”按钮；更换已有画面时，先记录原资源名称与 ID，点击“解除绑定”，再点击“绑定大屏”选择新画面。中间会短暂显示未绑定。
4. 搜索并选中该区域的画面，点击“确定”即保存。检查右侧画面和取数范围。
5. 切换其他区域，分别配置各自画面；父区域绑定不等于所有子区域自动继承。回到原区域，确认原绑定仍能打开。
6. “解除绑定”点击后直接清除当前选中区域的绑定，不删除大屏或设备，也不影响项目孪生、项目总览及其他区域；操作前确认右侧区域名称。

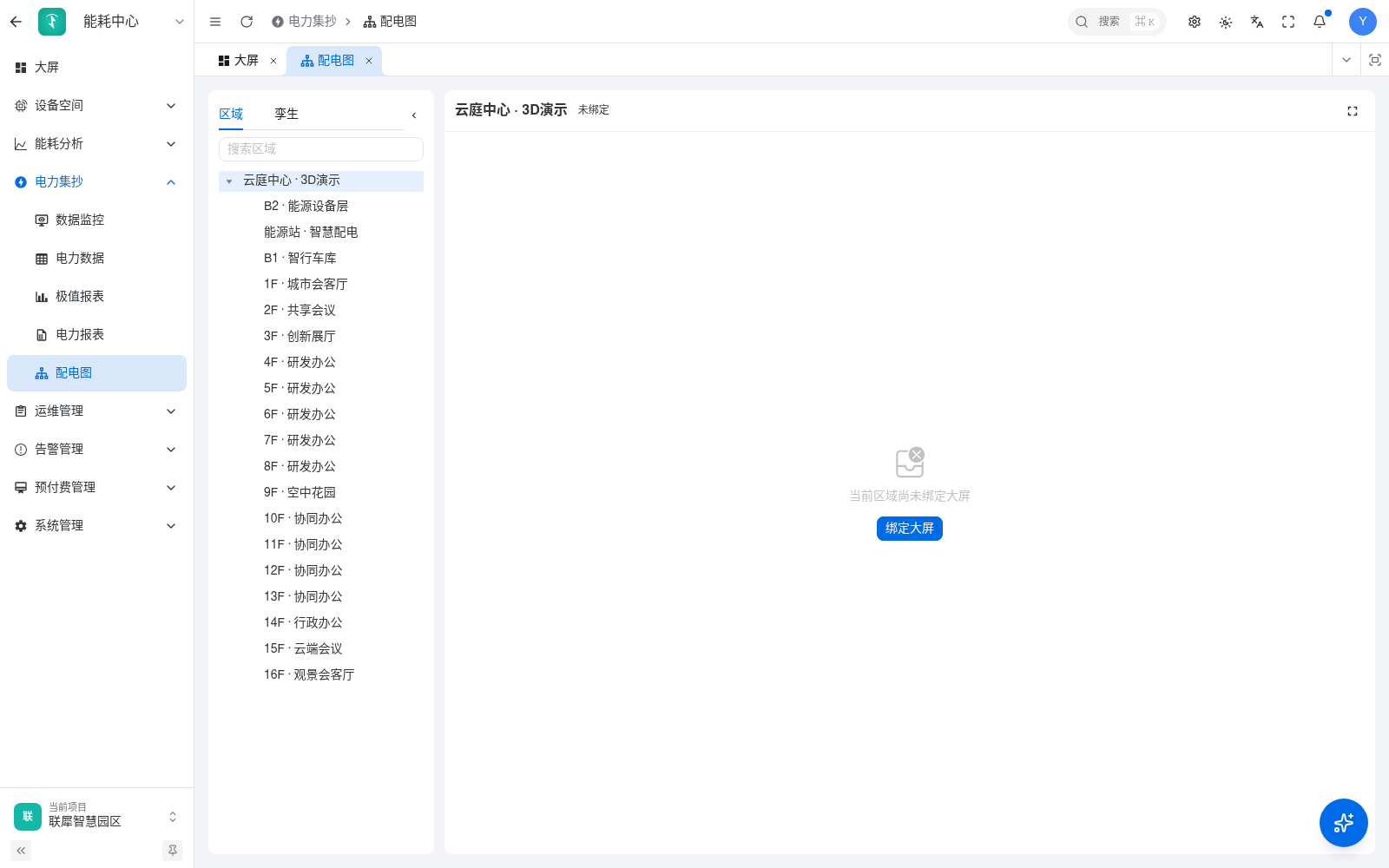

2026-10-27 的现有演示区域；未为截图补建区域或补绑画面。

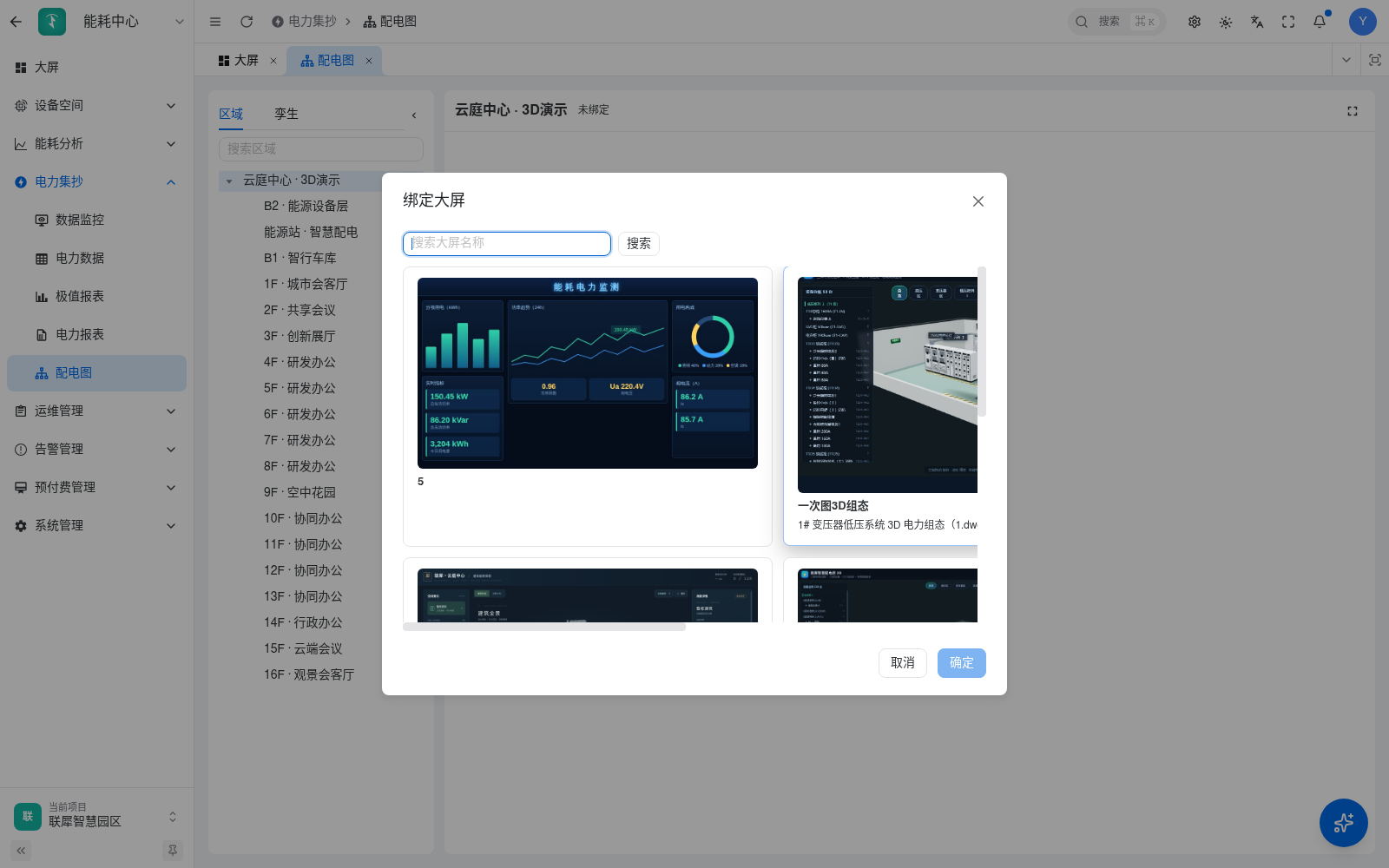

只打开弹窗后取消。实际绑定需要确认区域，再选择符合用途的资源；列表里的画面不一定都是配电图。

查看时用工具栏“放大／缩小”“重置缩放”“全屏”，放大到 100% 以上后可拖拽平移，也可收起左侧区域面板。复位回到适配容器的 100%，不是把原画布按物理像素铺满；比例不同会有留白。画面自身的 3D 摄像机复位与外层画布缩放复位是不同操作。

一次图与配电图的关系

一次图是一种电气关系表达方式，区域配电图是本教程实际承载和绑定画面的业务入口。旧说明中的“能耗分析 → 一次图”不应理解为另一套已完成的绑定入口：当前能耗应用未提供该独立菜单，相关历史页面仍为空状态。需要使用 2D 一次图时，先制作成可用的大屏，再按本节绑定到对应区域；3D 配电室可按上一节绑定到项目孪生。

取消发布与解除绑定的区别

当前实现中，取消发布会使资源从已发布候选列表隐藏；资源仍在且账号有权限时，已有绑定仍会读取此前的发布快照。要停止某个业务入口的展示，应在该入口解除绑定或恢复默认，不把取消发布当作解绑。保存编辑内容也不会覆盖发布快照，改完需再次发布，并重新打开或刷新业务页面。

排障与交付检查

现象	按顺序检查
注册返回“只允许管理员操作”（100012）	本次隔离验收发现平台自动注册内部权限校验会阻塞合法网关，已在验证版修复；请平台管理员确认已包含该修复。不要向网关连接身份中填写用户管理员令牌，换编号或重导模型也不能修复平台权限问题
注册后没有子设备／拓扑	节点产品 ID 与设备 ID、动态注册权限、逐设备注册结果、所属网关；同名显示名不代表同一设备
网关有读数，物联网没有	通道在线、上报节点启用、子设备身份与拓扑、属性拼写／类型／单位、云端接收时间
能查累计量，用能统计为空	产品品类、增量属性、网关产品上的差值脚本及启用绑定、连续上报、首次基准、查询时间
当日数据落到昨日同期	核对浏览器与平台日统计时区。本次 UTC 浏览器曾出现此现象，按平台业务时区 UTC+8 核对后恢复正确；不要改设备采集时间或补造历史
统计明显偏大	累计字段是否误求和、倍率是否重复、总分表是否重复、首报是否误作增量
大屏候选列表为空	当前项目、企业与权限、资源类型为 screen、是否已发布、搜索条件；有模板但无业务大屏时先从模板创建
有数据，但图上没数据	对照图上对象的产品＋设备身份、字段、单位、时间和权限；更换展示绑定不修复组件绑定
切换区域仍是原来的设备	检查当前区域绑定的大屏，以及其组件是否仍固定为原设备；页面切换不自动改写取数配置
配电图显示“请选择区域”	检查左侧是否仍选中区域；再次点击已选节点可能取消选择，重新点选目标区域
资源不存在或没有权限	先核对资源和权限，在孪生／区域页使用“重新绑定”恢复；总览可能回退默认，回退不等于已改写保存的配置
编辑器改了，展示页没变	同一资源 ID、是否保存并重新发布、发布版本是否更新，再刷新业务页面
进入配电图先看到孪生	当前项目已有孪生绑定，属于默认展示规则；需要区域时点击“区域”页签
图纸或 3D 文件不在候选列表	先完成平台支持的场景接入与大屏资源创建，单独文件／模板不等于已发布 screen

交付前逐项核对：

• 从网关变量到平台日志、能耗查询、图上对象，始终是同一台设备。
• 功率与电量、累计量与区间用量分清；单位、时区、时间范围及聚合一致。
• 设备离线、数据过期、无权限、无数据不会被正常读数或 0 掩盖。
• 总览、项目孪生、区域配电图分别检查当前绑定；不要以一处成功代替三处验收。
• 保存资源名称与 ID、所属项目、区域绑定清单、组件设备对应表、发布版本和未确认事项。

本次隔离验证与适用边界

2026-10-27，新建本机 KVM 部署联犀，使用普通企业账号、预置五类产品和真实 MQTT 连接，模拟网关注册、拓扑与累计量上报。以下读数为模拟量，不是现场实采；远端 OpenGW 仅只读查看，没有改接测试平台。 平台注册权限阻塞修复后，下列链路通过验证。

本机隔离平台的五类子设备。测试客户端已关闭，所以显示离线；不是通过手工创建五台子设备代替网关注册。产品与设备编号以自己的环境为准。

同一电表最新 TotalEnergy=100.5、TotalEnergyChange=0.25，单位来自产品物模型 kWh。网关上报累计量，增量数值由已启用并绑定的差值脚本计算。

类型	三次上报的累计量	最新增量	后两次增量合计	单位
电	100 → 100.25 → 100.5	0.25	0.5	kWh
水	200 → 200.5 → 201	0.5	1	m³
气	300 → 300.75 → 301.5	0.75	1.5	m³
热	400 → 401 → 402	1	2	kWh
煤	500 → 501.25 → 502.5	1.25	2.5	t

在“能耗分析 → 用能概况”选择同一区域，按平台业务时区核对，今日电／水／气／热／煤分别为 0.50 kWh、1.00 m³、1.50 m³、2.00 kWh、2.50 t，与上表区间增量合计一致；昨日同期没有历史，显示缺数，不把累计量当作用量。

本机隔离模拟数据，浏览器与平台统计日界均按 UTC+8 核对。累计电量 100.5 kWh 对应本次两次变化产生的用电量 0.5 kWh，不应混用。

重复注册未产生重复身份；首次创建继承网关项目与区域；网关更换区域后重复注册不迁移已有子设备；另一网关不能重复认领已有子设备。子设备的“所属网关”也已从浏览器核对。

本机隔离验证，模拟电表关联到本轮模拟网关 A，不代表远端现场设备。

总览大屏、项目孪生、区域配电图已分别验证保存、解除、恢复和更换流程；另验证项目切换、区域切换、空列表、坏引用提示与恢复、发布快照更新，以及放大、平移、复位和全屏。画面组件读取同一模拟电表，业务入口切换不会改写组件内的设备身份。

这是核对累计量 100.5 kWh 的极简测试画面，不是 AI 设计成果；本次孪生入口复用二维画面验证绑定机制，没有把它描述成 3D 场景制作或漫游验收。

验证层次	本次结果
v2 五份文件、字段与单位说明、下载及 ZIP	通过；表头与当前 OpenGW 只读导出文件一致
平台 MQTT 注册、拓扑、归属、冲突、五类差值	通过；使用模拟累计量
五类能耗概况	通过；浏览器按平台业务时区 UTC+8 核对当日用量，跨时区浏览器自动适配不在本轮修复范围
三类绑定与浏览器使用	通过；配置写入仅发生在本机隔离平台
网关实际上传／导入五份 XLSX	未执行，远端网关保持只读
五类现场表计采集	未执行；历史电表记录单独注明来源
WorkBuddy 在线生成、3D 制作与漫游	未执行；本次未为新 KVM 配置模型服务凭据

素材与验证说明

素材	来源与范围
OpenGW 联犀通道、节点身份、注册入口与变量截图	2026-10-27 用户提供的 OpenGW V1.19.2 后台，只读查看；编辑弹窗截图后取消，未注册、同步、重载或控制
网关注册、上报与电力数据截图	OpenGW 接入，2026-10-14 同一电表的历史实采记录
物联网预置产品列表，以及总览、孪生、区域和选择弹窗	2026-10-27 SaaS 现有演示项目，只读查看与截图，未保存、发布、解绑、导入或控制设备
AI 操作方法	整合既有 OpenGW、能源 AI 与 WorkBuddy 公众号存稿，按当前配置流程重写；配电室材料见WorkBuddy 教程
五类下载模板	按当前 OpenGW 实际导出的 11 列上报格式与默认物模型逐项核对，分别排除对应差值字段；实际导入状态见模板说明
尖峰平谷设置截图	2026-10-27 本机 KVM 隔离联犀，临时展开表单、未保存；字段映射与当前设置和复费率报表实现核对
默认电表完整列表、累计与增量字段定义	2026-10-27 本机 KVM 隔离联犀，默认导入的 36 项属性；只读切换页签和筛选，未新增、导入、修改或删除物模型
KVM 子设备、所属网关、日志与极简画面	2026-10-27 本机隔离联犀，真实 MQTT 协议、模拟读数；不代表现场实采，未改 SaaS 演示数据或远端通道

截图中的计量值只说明当时界面；演示模拟数据、历史实采和本教程配置步骤分别标注，不将其拼成同一次完整实施实录。

更新日志

2026/10/27 13:18

查看所有更新日志

• bf77e-docs(能耗管理): 完整接入教程、默认模板与三类画面绑定于 2026/10/27

贡献者: 杨磊

上一页能耗中心

下一页设备空间
