IEC104协议接入

约 2106 字大约 7 分钟

设备接入第三方协议IEC104电力规约

2026-08-20

简介

IEC104（IEC 60870-5-104）是电力行业应用最广泛的远动通信协议之一，联犀平台通过 iec104 协议网关接入各类电力设备（测控装置、综自装置、RTU、站控前置机）。

与 Modbus 等"从站轮询"模式不同，IEC104 协议服务作为主站（Client）主动通过 TCP 连接从站（Server），连接成功后发送总召唤（Interrogation），从站应答全部遥信、遥测、累积量数据；此后从站可自发上报变化量（Spontaneous），协议服务被动接收解析。

核心能力：平台提供产品级「点位映射表」与设备级「连接参数配置」，将 IEC104 信息对象地址（IOA）与物模型属性一一对应，无需编写任何代码即可完成电力设备接入、数据采集与遥控/遥调下行。

应用场景

  • 电力设备采集：测控装置、综自装置、RTU、站控前置机等 IEC104 从站设备的遥信/遥测/累积量数据采集
  • 主站主动连接：协议服务作为主站主动 TCP 连接从站，每设备一个独立连接（现场设备通常各占独立 IP:端口）
  • 总召唤 + 变化量上报：连接后总召唤全量数据，此后被动接收自发上报变化量，亦可按采集周期重复召唤防漏报
  • 遥控/遥调下行：支持单点/双点遥控命令与设定值遥调命令
  • 自动重连：断线自动重连并上报设备在线/离线状态

前置条件

  1. 协议容器已部署：protocol-iec104 容器运行正常
  2. 设备可达：IEC104 从站设备的 TCP 端口可被协议容器访问
  3. 产品已创建：产品传输协议选择 MQTT，协议类型选择 iec104

产品配置

1. 创建产品

创建产品时选择协议 iec104（传输协议 MQTT），创建后进入产品详情。

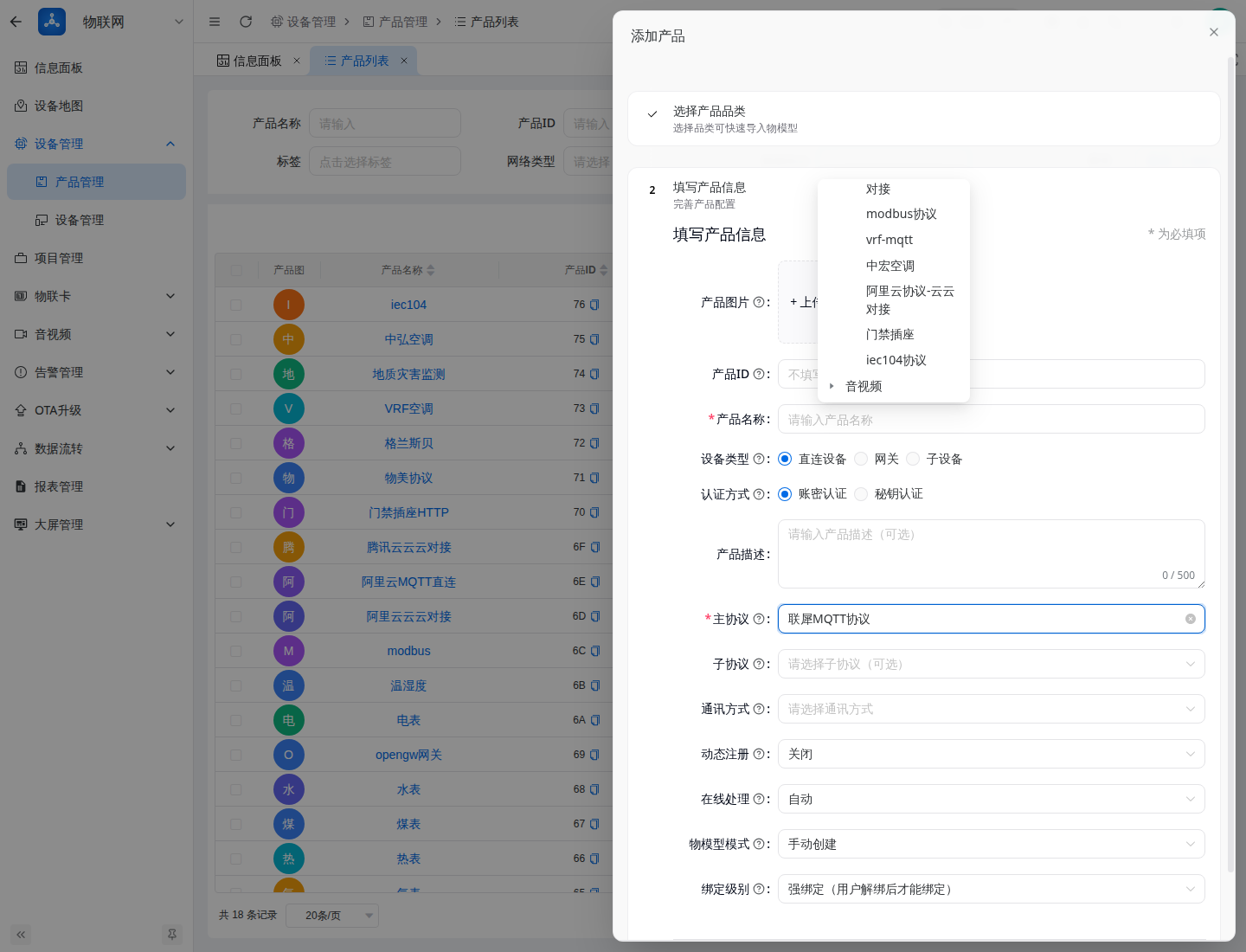

选择 IEC104 协议

2. 物模型配置

配置产品的物模型属性（如电压、电能、开关状态等），每个属性对应一个 IEC104 信息对象地址（IOA）。

3. 点位映射（重点）

进入产品详情「设备接入」Tab，打开点位映射表，以物模型属性为准，逐行配置 IEC104 点位参数：

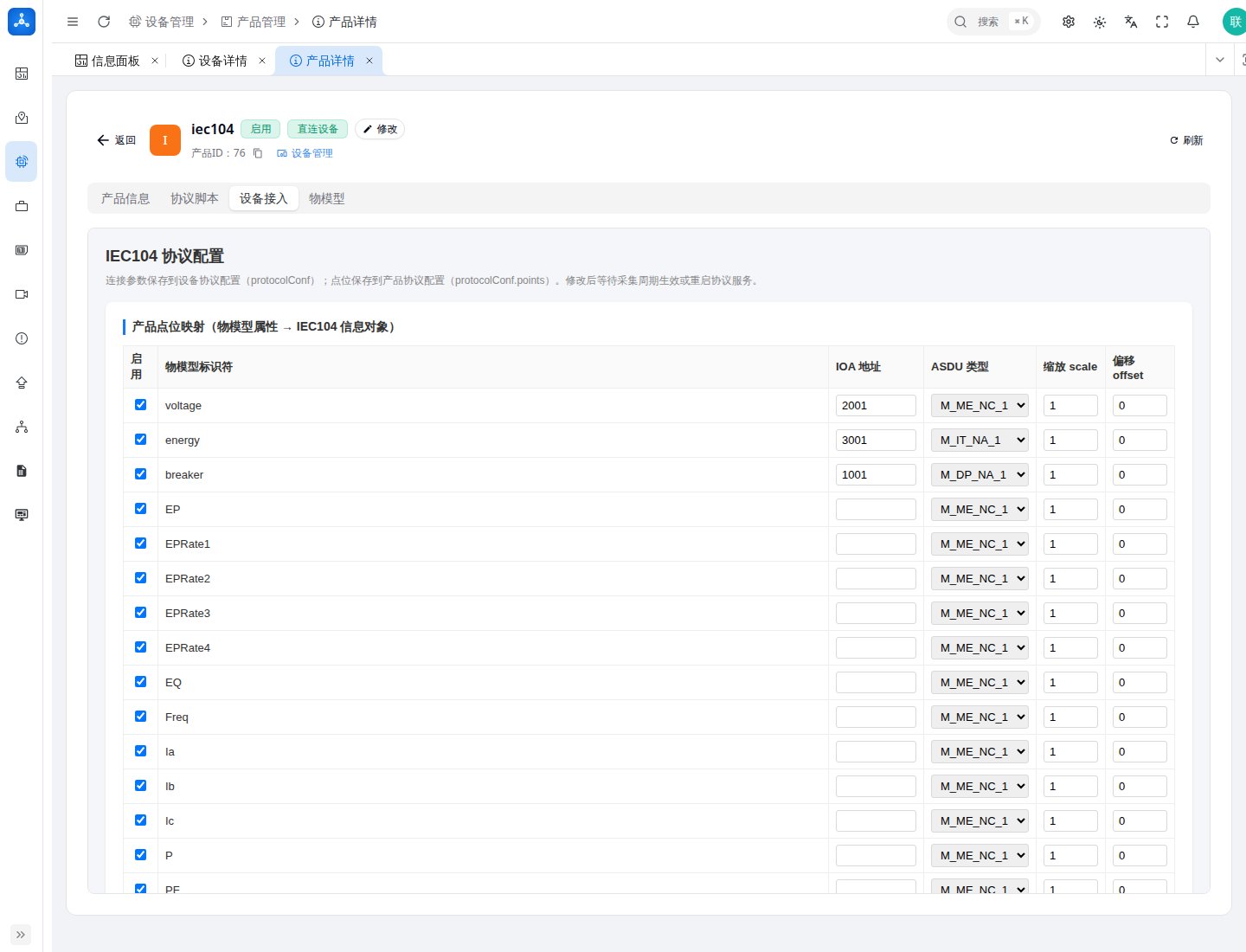

产品点位映射

字段说明
identifier物模型属性标识符（只读，来自物模型）
ioaIEC104 信息对象地址（InfoObjAddr，1..3 字节）
typeIdASDU 类型标识（下拉选择），决定原始值解码方式
scale线性换算系数：上报值 = 原始值 × scale + offset（默认 1）
offset线性换算偏移：上报值 = 原始值 × scale + offset（默认 0）

typeId 类型标识下拉包含：M_SP_NA_1（单点遥信）、M_DP_NA_1（双点遥信）、M_ME_NA_1（规一化遥测）、M_ME_NB_1（标度化遥测）、M_ME_NC_1（短浮点遥测）、M_IT_NA_1（累积量）等。

TypeID 与物模型值对应：

TypeID原始值上报物模型值下行命令
M_SP_NA_1（单点遥信）boolboolC_SC_NA_1 单点遥控
M_DP_NA_1（双点遥信）0/1/2/3int（0=不确定 1=合 2=分 3=中间态）C_DC_NA_1 双点遥控
M_ME_NA_1（规一化遥测）int16（-32768..32767）float（/32768 × scale + offset）C_SE_NA_1 规一化设定值
M_ME_NB_1（标度化遥测）int16float（× scale + offset）C_SE_NB_1 标度化设定值
M_ME_NC_1（短浮点遥测）float32float（× scale + offset）C_SE_NC_1 短浮点设定值
M_IT_NA_1（累积量）int32int不支持下行
M_BO_NA_1（32位比特串）uint32int不支持下行

品质处理：品质描述词含无效/非当前标志时丢弃该点；累积量无效或溢出时丢弃。

保存点位时写入产品协议配置 protocolConf.points；未配置的点位走旧版物模型扩展配置（extendConfig）回退读取。

设备接入

1. 创建设备

在产品下创建设备，进入设备详情「设备接入」Tab。配置页会自动读取设备信息并填充连接参数，可直接编辑或使用默认值：

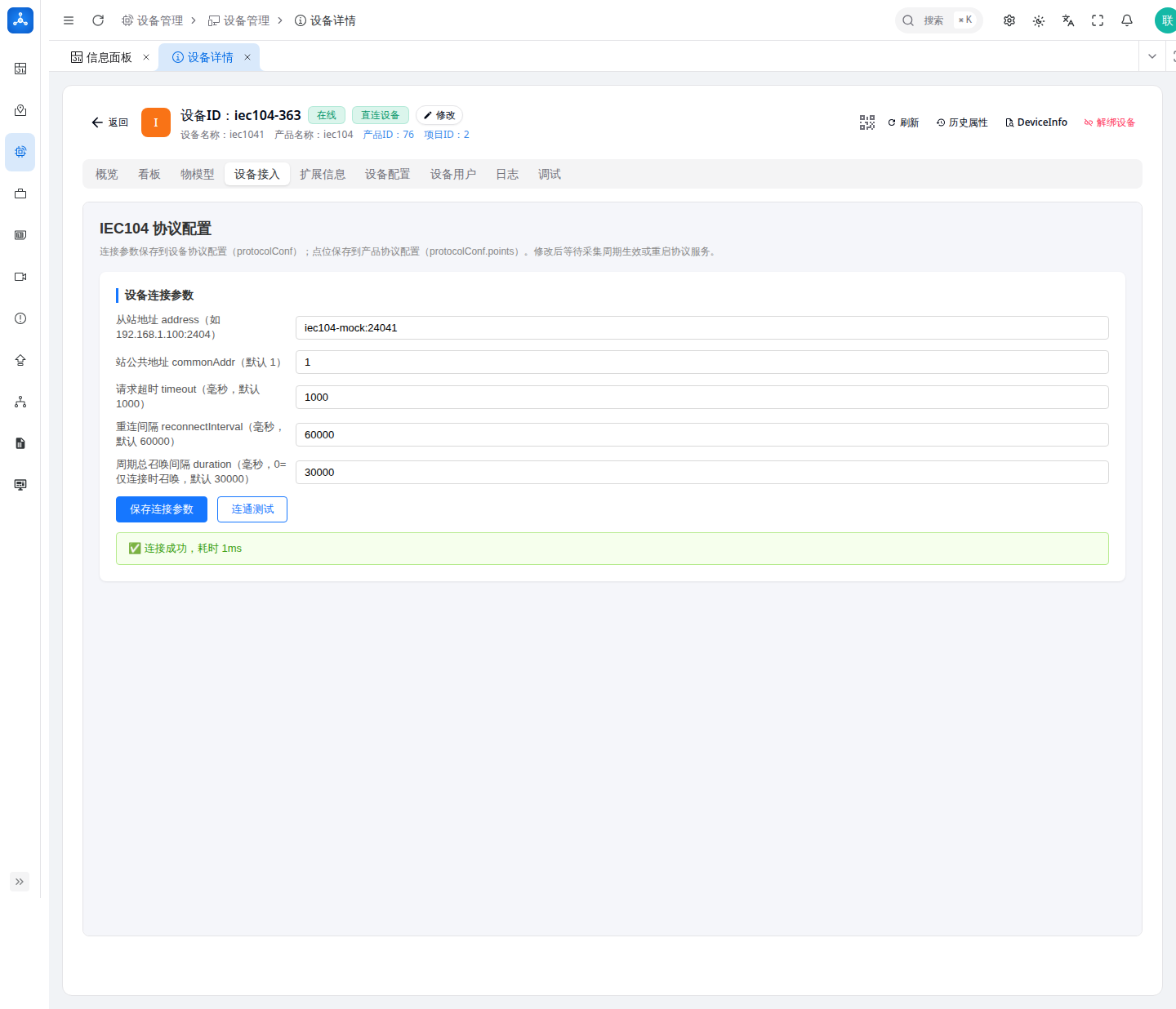

设备接入配置

2. 连接参数

参数说明默认值
address从站地址 ip:端口（协议服务主动 TCP 连接的从站）端口默认 24041
commonAddr站公共地址（Common Address）1
timeout请求超时（毫秒）1000
reconnectInterval断线重连间隔（毫秒）60000
duration周期总召唤间隔（毫秒，0=仅连接时召唤一次）30000

3. 连通测试

配置页提供「连通测试」按钮，以当前表单参数对从站发起 TCP 拨号并完成 STARTDT 服务激活，验证连接可用性。测试通过后提示「连接成功」及耗时：

设备接入配置-连通测试

连通测试走协议自有接口（__action=ping），需协议容器已部署且从站可达。

数据验证

真实链路验证结论

联犀平台接入 iec104 协议后，验证流程与结果如下：

  1. mock 从站启动：IEC104 模拟从站监听 24041 端口，配置遥信/遥测/累积量数据
  2. 协议服务连接：协议容器作为主站主动连接从站，设备显示在线
  3. 总召唤上报：连接后总召唤，从站应答，物模型属性出现数据（电压 220.5、电能 123456、开关状态 2）

设备物模型数据页可见实时属性值：

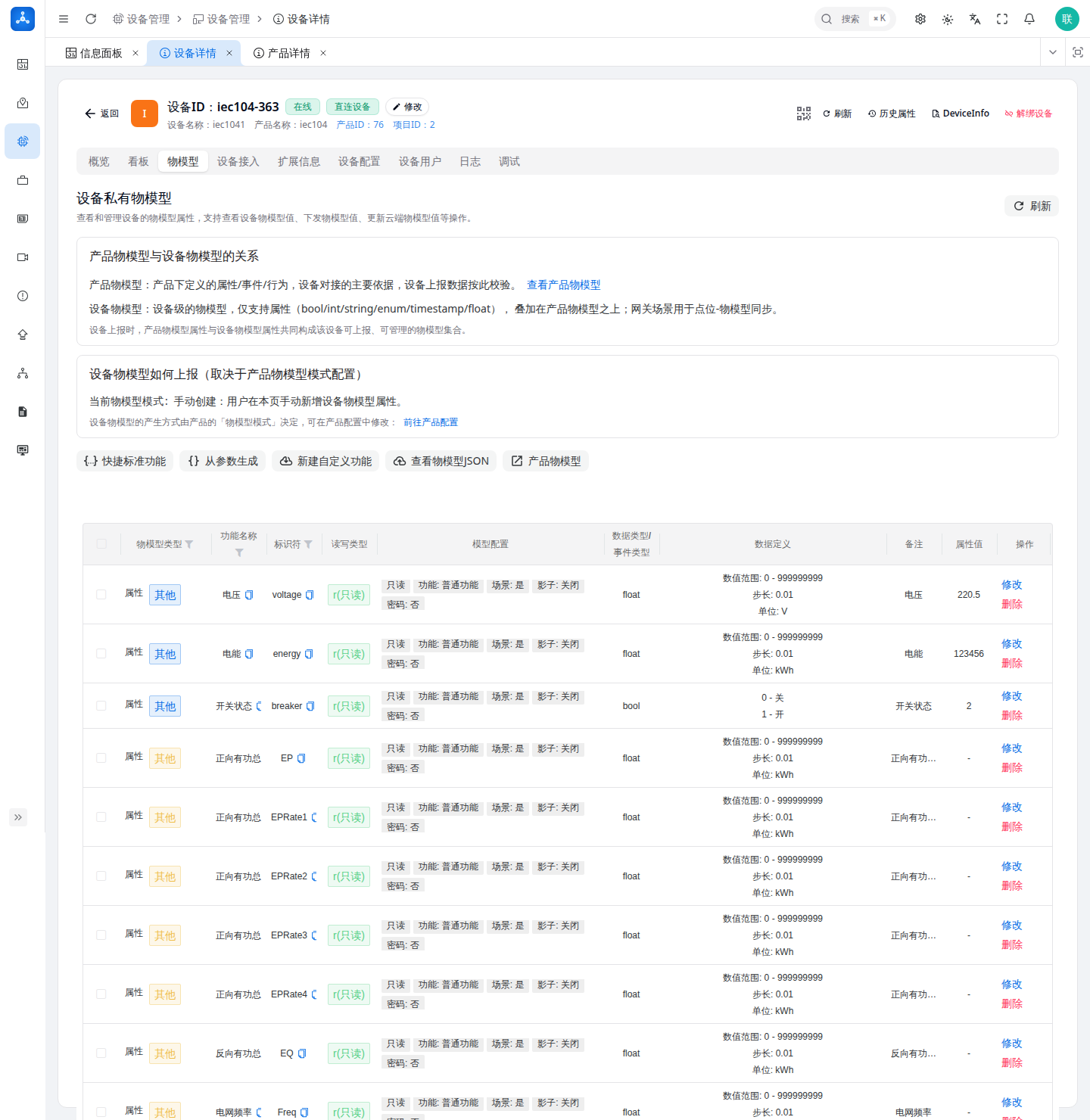

设备物模型数据

测试项状态详情
设备连接✅ 在线协议服务主动 TCP 连接 mock 从站成功
总召唤上报✅ 成功遥测/累积量/遥信数据解析上报
物模型数据✅ 可见电压 220.5 / 电能 123456 / 开关状态 2

遥控/遥调下行

平台通过物模型服务/属性下发控制指令，协议服务按点位 typeId 选择对应命令类型并编码发送：

  • 遥控：单点命令（C_SC_NA_1）、双点命令（C_DC_NA_1）
  • 遥调：设定值命令（C_SE_NA_1 / C_SE_NB_1 / C_SE_NC_1，与遥测 typeId 对应）
  • 累积量/比特串点位不支持下行

技术方案

接入架构

IEC104 从站 ──TCP/104──> protocol-iec104 容器 ──FastEvent──> 联犀平台
(RTU/测控/前置)  主站连接    - 总召唤/自发上报解析  DevPubMsg     dmsvr
                            - 遥控/遥调下行        ◄──下行订阅──  物模型/属性/状态
  1. 协议服务按 ProtocolCode 拉取设备列表，逐设备建立 TCP 连接（每设备一个连接）
  2. 连接成功后发送总召唤（Interrogation），STARTDT 激活后再召唤一次确保从站就绪
  3. 从站应答/自发上报 → 按 ASDU typeId 解码信息对象，按 IOA 查点位映射 → 组 map[identifier]value
  4. 属性通过 DevPubMsg 上报平台，设备在线/离线状态同步上报
  5. 可选周期总召唤（duration 配置，防漏报兜底），断线后按 reconnectInterval 自动重连

数据流

  • 上行（采集）：总召唤 + 自发上报 → ASDU 解码 → 点位映射 → 属性上报
  • 下行（控制）：平台控制指令 → 按点位 typeId 选命令类型 → 发送 C_SC/C_DC/C_SE_* 命令

部署说明

IEC104 协议默认不预装，由 scripts/add-protocol.sh iec104 按需加载/下线。部署片段为 deploy/compose/parts/protocol/iec104.yml：

# 协议片段：iec104（默认不预装，由 scripts/add-protocol.sh 按需加载/下线）
services:
  protocol-iec104:
    image: docker.unitedrhino.com/proto/iec104:${PROTO_IMAGE_TAG}
    container_name: protocol-iec104
    hostname: protocol-iec104
    restart: unless-stopped
    environment:
      confSuffix: Docker
    ports:
      - "9357:9357"
    networks:
      - saas_prod
  • 镜像：docker.unitedrhino.com/proto/iec104
  • 协议服务端口：9357（配置页 Web 服务，平台以 iframe 渲染）
  • 协议代码：iec104，实现位于 backend/protocol/iec104/（CoreProtocol 设备直连类型）

注意事项

  • 一个 ASDU 只包含一种类型，点位 typeId 必须与从站实际发送类型一致（由工程配置保证）
  • 规一化（M_ME_NA）原始值是 -1..1 定点数，需配置 scale 换算为物模型量程
  • 累积量（M_IT）只响应计数器召唤（cause=10），不响应总召唤
  • 双点遥信（M_DP）建议物模型配 enum(int)，映射 0/1/2/3 状态
  • 周期总召唤间隔受 IEC104 规范约束（防召唤风暴），默认 30s，请勿配置过小
  • 品质位无效/非当前的数据会被丢弃，属正常行为
